關於標準匯入檔案 (AutoCAD Mechanical)

標準匯入 (*.tit) 檔案是一個文字檔，其中包含圖框和標題欄框資訊，可透過 AMTITLE 指令將它們匯入其中。

*.tit 檔案可讓您預先定義並自動點選圖框、比例與標題欄框屬性，而無需在執行 AMTITLE 指令時手動選取這些設定。

以下範例展示了檔案結構。

檔案的前兩行必須包含下列各項：

• 第一行：比例係數，例如 1:2
• 第二行：用於圖框的 .dwg 檔，例如 iso_a2x4.dwg

使用剩餘的行 (可選)，將屬性從圖面標題欄框對映到適當的關聯文字，例如:

• 第三行：("GEN-TITLE-DWG" "Crane_0A2")
• 第四行：(“GEN-TITLE-NAME” “Autodesk”)

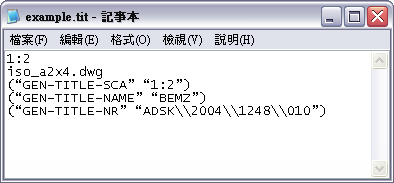

該文字檔案可如下所示：

註:

• 如果規格遺失，則屬性將保持空白。
• 檔案不能包括空行。
• 如果您要將引號加入至標題欄框，例如要標記英吋值，則為得到 "USC 3/4”，您可以寫入"USC 3/4\”。
