關於指定中心線外偏位量 (AutoCAD Mechanical)

中心線外偏位量因製圖標準的不同而異。

此外，孔的某些大小還需要外偏位量與其直徑成比例。因此，當您在內容編輯器中繪製中心線時，必須規劃外偏位量，以便 AutoCAD Mechanical 可在插入時動態地控制其長度。

若要讓 AutoCAD Mechanical 可控制外偏位量長度，您必須使用名為 OVERSHOOT 的變數在尺度上約束外偏位量。在插入時，AutoCAD Mechanical 會動態地為 OVERSHOOT 指定值。下面所描述的工作流程展示了如何約束圖中的槽。

	工作	註解
1.	在參數管理員中建立名為 OVERSHOOT 的使用者參數	以後，您可以使用此變數來約束外偏位量。
2.	使用 POINT 指令在圓與中心線的交點處插入一個點。	使用該點來啟用物件鎖點，可協助您精確放置尺度約束。
3.	以幾何方式約束幾何圖形，包括點	約束點可確保點保持固定並且外偏位量向外延伸。

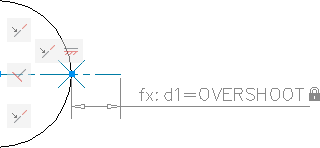

4.	將尺度約束套用至外偏位量並將其指定給 OVERSHOOT 變數	插入繪製區中後，AutoCAD Mechanical 會根據孔的標準和直徑，為 OVERSHOOT 變數指定值。
