使用一般註解

使用「一般註解」指令，將標註、孔註記和表面加工符號加入至 3D 模型。

在您開始之前，請在「文件設定」的「標準」頁籤設定單位。然後，在「註解」的「作用中的標準」下拉式清單選取所需的標準。

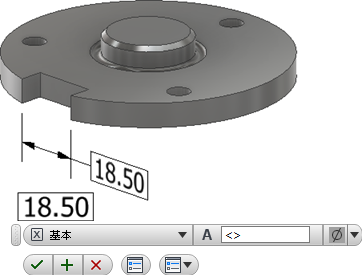

加入或編輯標註

1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「標註」 。
2. 選取要標註的幾何圖形。
3. (可選) 執行以下作業之一，然後按一下以放置標註：
   • 在關聯式功能表中按一下「選取註解平面」，或使用 Shift 快速鍵，然後選取一個替用註解平面。
   • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
4. 按一下小工具列中的下拉式清單，然後選取標註型式，例如，「基本」。



5. 可選擇性地，執行以下任一作業：
   • 將游標放置在值方塊中，然後為值加入字首或字尾。
   • 若要存取更多選項，請在小工具列中按一下「編輯標註」以顯示對話方塊，然後進行任何必要的變更。
6. 按一下「確定」以加入標註。
7. 編輯標註：
   • 在畫面或瀏覽器中選取標註，按一下滑鼠右鍵，然後在關聯式功能表中選取「編輯」。
   • 在畫面或瀏覽器中按兩下標註。

   變更所需的標註值，然後按一下「確定」。

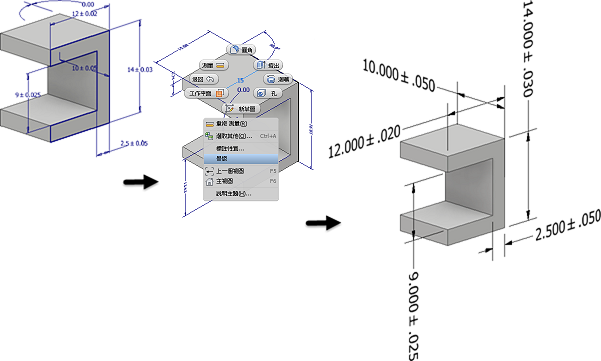

萃取既有標註

在以模型為基礎的定義中包括既有標註：

1. 在瀏覽器中的特徵上按一下右鍵，然後選取「展示標註」。
2. 按一下任何可見標註，然後在關聯式功能表中選取「晉級」，以建立 3D 註解。

   如果模型標註包括公差資訊，該資訊也會包括在晉級的標註中。

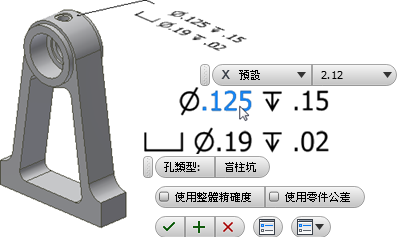

加入或編輯孔/螺紋註記

1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「孔/螺紋註記」 。
2. 選取孔特徵。
3. (可選) 執行以下作業之一，然後按一下以放置孔註記：
   • 在關聯式功能表中按一下「與幾何圖形對齊」，然後選取邊或軸線以定位文字。
   • 在關聯式功能表中按一下「選取註解平面」，或使用 Shift 快速鍵，然後選取一個替用註解平面。
   • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
4. 可選擇性地，執行以下任一作業：
   • 啟用「使用整體精確度」勾選方塊，或清除該勾選方塊。然後，按下拉式清單值來變更精確度。
   • 啟用「使用零件公差」勾選方塊，或清除該勾選方塊。然後，按下拉式清單值來變更公差。
   • 若要存取更多選項，請在小工具列按一下「編輯孔註記」，以顯示對話方塊。然後進行任何必要的變更。



5. 按一下「確定」以加入孔/螺紋註記。
6. 編輯孔/螺紋註記：
   • 在畫面或瀏覽器中選取孔/螺紋註記，按一下滑鼠右鍵。然後，在關聯式功能表中選取「編輯」。
   • 在畫面或瀏覽器中，按兩下孔/螺紋註記。

   變更所需的值，然後按一下「確定」。

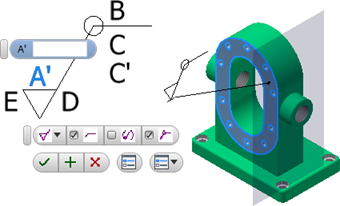

加入或編輯表面加工符號

依預設，會使用單一線段引線建立表面加工註解。若要建立更多引線線段，請啟動該指令，按一下右鍵，然後按一下「單一線段引線」以取消選取該選項。

1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「表面加工」 。
2. 選取模型面。
3. (可選) 執行以下作業之一，然後按一下以放置表面加工註解：
   • 在關聯式功能表中按一下「與幾何圖形對齊」，然後選取邊或軸線以定位文字。
   • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
4. 可選擇性地，執行以下任一作業：
   • 按下拉式清單並選取所需的表面加工符號。
   • 按一下「基線」、「大部分」或「全周」旁邊的勾選方塊，以修改符號。
   • 若要存取更多選項，請在小工具列按一下「編輯表面加工符號」，以顯示對話方塊。然後進行任何必要的變更。



5. 按一下某個字母以啟用值方塊，加入所需的完成值。然後，按一下「確定」以建立符號。
6. 編輯表面加工符號：
   • 在畫面或瀏覽器中選取表面加工註解，按一下滑鼠右鍵。然後，在關聯式功能表中選取「編輯」。
   • 在畫面或瀏覽器中，按兩下表面加工註解。

   變更所需的值，然後按一下「確定」。
