在模型中測量距離、長度、角度、迴路或面積

使用測量工具面板執行所有測量工作流程。

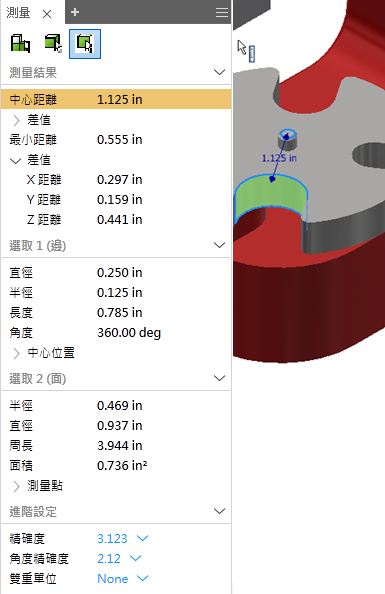

測量概述

在測量工具面板中，您可以：

• 指定雙重單位和精確度值。如果在檔案中定義了一個或多個使用者座標系統 (UCS)，您可以指定要使用的 UCS。如果您變更值，結果會更新。
• 在組合檔中，選擇選取優先度：「元件」、「零件」或「邊」和「面」(在 Inventor LT 中不可用)。
• 對於距離差值，在「最小距離」、「中心到中心」和「最大距離」之間切換。
• 在測量工具面板中，複製一個值或所有值。

在圖形視窗中︰

• 您選取要測量的幾何圖形將在圖形視窗中保持亮顯。
• 測量選集 1 和選集 2 會在圖形視窗中顯示不同的顏色。
  註: 您可以使用「應用程式選項」「顏色」頁籤，從「色彩計畫」清單中選取一個色彩計畫，來變更所亮顯選集的顏色。

註: 若要重新啟動測量選取，請按一下圖形視窗中的任意位置。

測量線性距離、長度、角度、迴路或面積

有關每個選取的資訊會顯示在「測量工具」面板和圖形視窗中。測量工具面板可展示您的選集對應的所有可能的值，以及兩個選集的結果。在測量工具面板中按一下某個值時，選集和測量會顯示在圖形視窗中。 在功能區上，按一下「工具」頁籤 「測量」面板 「測量」。或者，按一下標記功能表中的「測量」。 僅在 Inventor 組合中，如果需要，選取一個選取優先度：「元件」、「零件」或「邊」和「面」。 選取「進階設定」下拉箭頭，然後設定雙重單位和精確度值。如果可以，選取要使用的使用者座標系統 (UCS)。 在圖形視窗中，點選要測量的幾何圖形： 邊長：點選邊。 圓柱面或圓的直徑：將游標懸停在圓柱面或圓上，直到直徑線出現，然後點選它。 圓柱面或弧的半徑：將游標懸停在圓柱面或圓上，直到半徑線出現，然後點選它。 某個點相對於原點的位置：點選該點。螢幕上即顯示該點相對於作用中座標系統的每條軸線的位置。 兩點之間的距離：點選第一點，再點選第二點。選取第二點時，即會顯示該點相對於原點的位置，以及相對於第一點的位置差。 以下任意 2 個幾何圖形之間的距離：直線/軸線、弧/圓、雲形線和任何類型的曲面：點選第一個幾何圖形，然後點選第二個幾何圖形。 組合中兩個元件之間的距離 (在 Inventor LT 中不可用) 選取第一個元件，再選取第二個元件。此時將顯示最小距離值。兩個元件間的最小距離可以是邊、面或頂點 註: 變更優先度還會變更您可以執行的最小距離測量之類型，如元件之間或零件之間的最小距離。該指令預設為「選取面與邊」優先度。在組合中使用「元件優先度」時，只能選取元件 (而不能選取面) 做為有效選取。在完成第一個選取後變更選取優先度，會重置指令。 弧長：選取一段弧。 角度：使用下列方法之一： 選取兩條直線、邊或面。 選取兩個點，然後在按住 Shift 的同時選取角度的第三個點。 選取弧或圓。 選取一條直線或軸線，然後選取一個平物面。 面積和迴路：選取要測量的連續封閉面域。 若要複製一個值或所有值：在值上按一下右鍵，然後從關聯式功能表中選取「複製」或「全部複製」。 註: 選取以下至少一種類型的幾何圖形時，「最小距離」和「中心距離」會同時顯示： 弧/圓 橢圓 圓柱/圓錐/圓環 圓球 在相同平面上選取以下 2 種類型的幾何圖形時，會顯示最大距離： 頂點 直線 弧 圓

使用「測量」在對話方塊中輸入值

在大多數對話方塊中，您可以使用「測量」指令輸入值。

1. 在對話方塊中，於需要輸入值的方塊 (例如，「擠出」對話方塊中的「推拔」或「距離」) 的下拉式清單上，按一下「測量」。
2. 在圖形視窗中，點選要測量的幾何圖形。

   此時會顯示測量值。
