繪製 3D 曲線

在零件面上繪製螺旋、剪影、相交曲線或曲線。也可以從複合體中的相交曲線產生線材。

繪製螺旋曲線

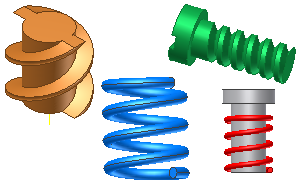

「螺旋曲線」工具可建立 3D 螺旋造型，如彈簧和螺紋。螺旋曲線可以與其他草圖圖元接合，以建立複雜掃掠路徑。

註: 2D「螺旋」指令與「螺旋曲線」的不同之處在於，它需要封閉的 2D 草圖輪廓和軸線，才能建立特徵。

在作用中的 3D 草圖中，按一下「3D 草圖」頁籤「繪製」面板「螺旋曲線」。
在「螺旋曲線」對話方塊的「螺旋造型」頁籤中，選擇一種類型：
- 節距與迴轉。根據指定的節距與迴轉圈數，建立螺旋曲線。
- 迴轉與高度。根據指定的迴轉圈數與高度，建立螺旋曲線。
- 節距與高度。根據指定的節距與高度，建立螺旋曲線。
- 螺旋。根據指定的迴轉圈數，建立螺旋曲線。
針對您指定的造型類型輸入值：
- 直徑 (可選)。螺旋曲線的直徑。Inventor 會自動根據高度、節距與迴轉計算直徑。直徑上的點投影至起點平面上 (正垂於中心線)。
- 高度。螺旋曲線的高度。
- 節距。每個迴轉的高程增益。
- 迴轉。迴轉圈數必須大於零，但可以包括部分迴轉 (例如 1.5 圈)。如果指定，迴轉圈數包括終止條件。
- 推拔。所有造型類型 (「螺旋」除外) 的推拔角度 (如果需要)。
按一下「旋轉」選項：順時鐘或逆時鐘。
在「螺旋曲線」對話方塊的「螺旋線端點」頁籤中，指定曲線的起點與終點條件：
自然

曲線完成轉移所經過的距離 (以度為單位，通常小於一圈迴轉)。以下範例展示頂端採用自然端點，底端採用四分之一圈的轉移 (90 度)，且沒有平頭角度：

平直

曲線在無節距 (平直) 轉移之後的延伸距離 (以度為單位)。提供從迴轉螺旋曲線端點到平直端點的轉移。以下範例展示了與上圖顯示的「轉移角度」相同的螺旋曲線，但指定了半圈 (180 度) 的平頭角度：
在圖形視窗中，按一下以定義曲線的起點，然後按一下以定義終點。

在面上繪製曲線

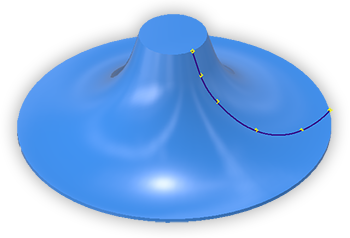

「面上的曲線」會根據您的輸入，直接在零件面上建立插補雲形線。您可以在同一薄殼上跨多個面繪製雲形線。

註: 「面上的曲線」最適用於相切面以及角度較平緩的面。隨著面之間的角度增加，「面上的曲線」工具可能無法產生令人滿意的結果。

在作用中的 3D 草圖中，在面上加入草圖點或工作點，並加入標註以固定其位置。
註: 此步驟是可選的。但是，為了獲得可預測的更新結果，我們建議您使用此程序來加入和定位點。
按一下「3D 草圖」頁籤「繪製」面板「面上的曲線」
在圖形區域中，在零件面上使用既有點繪製曲線，或按一下以設定雲形線的第一點。
註: 在兩個或兩個以上本體之間存在多個圖元重疊的情況下，建議您隱藏所有不應包括在「面上的曲線」中的本體。
繼續按一下，在所需位置加入點。
若要封閉迴路並建立週期性雲形線，請按一下起點。若要在建立後封閉雲形線，請在端點上按一下右鍵並選擇「封閉雲形線」。

用於在面上建立曲線的有效輸入包括：

點 - 2D 草圖、3D 草圖、雲形線控制點或工作點。重合約束會套用至選取的點和建立的曲線。面必須可見。點必須與用來繪製的面重合。
邊 - 重合約束會套用至選取的邊和建立的曲線。邊必須是薄殼的一部分。不支援跨越多個本體。

在面上編輯曲線

可使用插補雲形線編輯技術，來修改雲形線。

您也可以移除曲線與面的關聯。在「面上的曲線」瀏覽器節點上按一下右鍵，然後按一下「中斷連結」。將移除對中點的約束。端點會保留至面或曲線的約束。必須手動移除這些約束。

如果雲形線的點也用於其他幾何圖形 (例如，曲線端點或孔中心)，則會保留這些約束。

繪製稜線

「稜線」工具會沿著方向向量所定義的本體邊，建立關聯式 3D 曲線。視覺化照射在物件上的光束。稜線在輕鑄造樑落下陰影開始的地方產生。稜線通常用於確定自然分模線。

在作用中的 3D 草圖中，按一下「3D 草圖」頁籤「繪製」面板「稜線」。
對話方塊中的「本體」選取器處於作用中狀態。在圖形視窗中，選取本體。
對話方塊中的選取器會變更為「方向」。選取工作平面、平物面、邊或軸線，以指定拔模方向。
或者，您可以執行以下作業，以在產生稜線時排除幾何圖形：
- 在對話方塊中選擇「面」，然後在圖形視窗中，選取在產生曲線時要排除的面。
- 勾選「排除直面」選項。
- 勾選「排除內部面」選項。
按一下「確定」建立曲線。
Inventor 會沿著曲面的外側邊界產生關聯式曲線。忽略位於拔模方向的面。
如有必要，請加入直線或雲形線，以建立封閉邊界。
若要使用稜線分割物件，請從封閉草圖中產生邊界補面曲面。選取邊界曲面做為「分割工具」。如果邊界曲面未分割實體，則請延伸曲面。
若要停用關聯性，請在瀏覽器中選取稜線，按一下右鍵，然後從關聯式功能表中選擇「中斷連結」。
