以陣列排列零件特徵

沿一條路徑建立矩形、環形和鏡射陣列。

以矩形或其他陣列排列零件特徵或本體

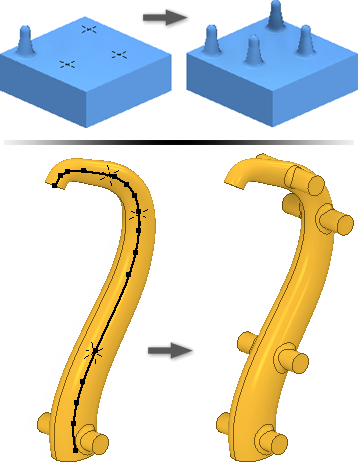

「矩形陣列」工具可複製特徵或本體，並以矩形陣列排列結果 (可以沿路徑排列，也可以從原始特徵向兩邊排列)。

1. 按一下「3D 模型」頁籤 「陣列」面板 「矩形陣列」 。
2. 在「矩形陣列」對話方塊中，指定您要陣列的特徵：
   • 陣列個別特徵 。陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
   • 陣列實體 。陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用 (在 Inventor LT 中不可用)。
3. 在圖形視窗或瀏覽器中，選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
4. 在多重本體零件中，使用「實體」選取器 選擇實體本體以接受陣列。
5. 指定以下各項，以列和欄陣列對齊選取的特徵：
   註: 如果選取工作平面或平物面，則平面的法線方向即為線性方向。

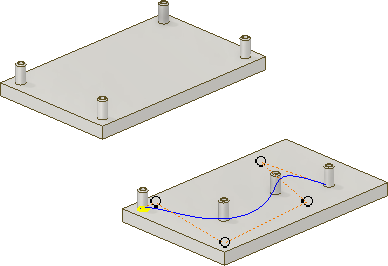

   • 路徑 。選取加入複本的方向。方向箭頭從選取點開始。路徑可以是 2D 或 3D 直線、弧、雲形線、修剪的橢圓或邊。路徑可以是開放迴路，也可以是封閉迴路。
   • 翻轉 。反向複本的方向。如果選取「中間平面」並且複本計數為偶數，則指示哪一側取得額外的複本。
   • 中間平面 。建立在原始特徵的兩側分佈複本的陣列。對於矩形陣列，您可以針對每個方向 (方向 1、方向 2) 獨立地使用「中間平面」。
   • 計數 。指定欄或線性路徑中複本的數量。必須大於零。
   • 長度 。指定複本的間距或距離，或欄/列跨越的距離。可以輸入負值以在相反方向建立陣列。
   • 距離、間距或曲線長度。指定如何測量長度：欄或列的總距離、複本間距，或者平均地排佈到所選曲線的長度。必須大於零。
6. 如果陣列實體，請選擇一個作業：
   • 接合 。將陣列貼附至選取的實體本體。將實體做為單一統一本體進行陣列。
   • 建立新本體 。建立由多個個別實體本體組成的陣列。
7. 按一下「更多」，以設定陣列特徵的方向起點、計算方式和方位：
   方向 1 和方向 2

   • 開始。設定兩個方向上的第一個複本的起點。如果適當，陣列可以用任何可選取的點為起點。按一下「開始」，然後按一下路徑上的一點，以指示一欄或兩欄的起點。如果路徑是封閉迴路，則需要一個起點。
   計算

   • 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
   • 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化」方式時，可用於相同特徵。
   • 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的陣列。

   註: 以「最佳化」或「相同」方式建立的陣列會比「調整」方式所建立的陣列計算得快。如果「調整」遇到平物面，陣列會終止。結果會產生大小和造型與原始特徵不同的特徵。
   方位

   • 相同。陣列中每個複本的定位方式都和選取的第一個特徵之定位方式相同。
   • 「方向 1」或「方向 2」。指定哪個方向控制陣列特徵的位置。旋轉每個複本，使其基於選取的第一個特徵將方位保持為路徑的 2D 相切向量。角度隨該陣列中的每個複本而增大。若要取得最佳結果，請將第一個複本置於路徑的起點。
8. 按一下「確定」。

以環形陣列排列零件特徵或本體

「環形陣列」指令會將所選特徵或本體的複本排列成弧形或環形陣列。複製一個或多個特徵或本體，然後按照特定的數量和間距、以弧形或環形排列產生的複本。

1. 按一下「3D 模型」頁籤 「陣列」面板 「環形陣列」 。
2. 在「環形陣列」對話方塊中，指定您要陣列的特徵：
   • 陣列個別特徵 。陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
   • 陣列實體 。陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用 (在 Inventor LT 中不可用)。
3. 在圖形視窗或瀏覽器中，選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
4. 在多重本體零件中，使用「實體」選取器 選擇實體本體以接受陣列。
5. 按一下「旋轉軸線」選取器 ，並選取要圍繞其重複複本的軸線 (角度的軸心點)。軸線可以位於非特徵陣列所在的平面上。按一下「翻轉」可反轉陣列的方向。
6. 指定放置選項：
   • 計數 。指定陣列中的複本數目。
   • 角度 。複本之間的角度間距取決於定位方式。如果您選取「增量」定位，角度會指定複本之間的角度間距。如果您選擇「均分」定位，角度會指定陣列所佔據的總面積。輸入負值可在相反方向上建立陣列。
   • 中間平面 。在原始特徵 (通常在居中位置建立) 的兩側分佈特徵複本。複本計數為偶數時，使用「翻轉」決定哪一側取得額外的複本。
7. 如果陣列實體，請選擇一個作業：
   • 接合 。將陣列貼附至選取的實體本體。將實體做為單一統一本體進行陣列。
   • 建立新本體 。建立由多個個別實體本體組成的陣列。

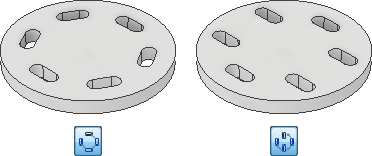

8. 選取以下其中一個方位選項：
   • 如果您希望本體或特徵集在圍繞軸線移動時變更方位，請選取「旋轉」。
   • 如果您希望本體或特徵集在圍繞軸線移動時的方位與父系選集相同，請選取「固定」。

     或者，選取「基準點」，然後選取頂點或點以重新定義固定的陣列基準點。

9. 按一下「更多」，以設定陣列特徵的計算和定位方式：
   建立方式

   • 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
   • 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化方式」時，用於相同特徵。
   • 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的陣列。
   定位方式

   • 增量。定義特徵之間的間距。您要指定陣列和角度中的複本數目。陣列所佔據的總面積由計算而得。
   • 擬合。使用一個角度來定義陣列特徵所涵蓋的總面積。您可以指定複本的數目和總角度。複本的間距由計算而得。如果設計可能會變更，則使用「均分」定位，因為複本的間距會隨著設計意圖而更新。
10. 按一下「確定」。

在草圖點上排列零件特徵或本體的陣列

「草圖驅動式陣列」指令會在 2D 或 3D 草圖點上排列特徵或本體的複本。該指令會複製一個或多個特徵或本體，然後以草圖點定義的陣列排列產生的複本。

1. 在模型上的 2D 或 3D 草圖中建立草圖點，並以所需陣列排列它們。
2. 按一下「3D 模型」頁籤 「陣列」面板 「草圖驅動式」 。
3. 在「草圖驅動式陣列」對話方塊中，指定您要排列陣列的特徵：
   • 陣列個別特徵 。陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
   • 陣列實體 。陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用 (在 Inventor LT 中不可用)。
4. 在圖形視窗或瀏覽器中，選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
5. 在多重本體零件中，使用「實體」選取器 選擇實體本體以接受陣列。
6. 如果有多個草圖或草圖不可見，請選取要使用的草圖。
7. (可選) 執行以下作業：
   • 選取「基準點」，然後點選一個新參考點做為陣列基準點。
   • 選取「面」，然後點選一個面，以指定陣列的面法線方向。
8. 按一下「更多」，以設定陣列特徵的計算和定位方式：
   建立方式

   • 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
   • 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化方式」時，用於相同特徵。
   • 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。
9. 按一下「確定」。

以鏡射陣列排列零件特徵或本體

「鏡射」指令在平面中相等距離處，製作一個或多個特徵、整個實體或新本體的反向複本。使用工作平面或既有的平物面做為鏡射平面。

1. 請執行下列其中一項動作：
   • 在零件檔中，按一下「3D 模型」頁籤 「陣列」面板 「鏡射」 。
   • 在組合檔中 (在 Inventor LT 中不可用)，按一下「組合」頁籤 「陣列」面板 「鏡射」 。
2. 在「鏡射」對話方塊中，指定您要鏡射的特徵：
   • 鏡射個別特徵 。選取要鏡射的實體特徵、工作特徵和曲面特徵。如果選取的特徵有從屬特徵，也會自動選取從屬特徵。在組合中，僅能鏡射草繪式特徵。您無法鏡射：
     • 組合工作特徵 (在 Inventor LT 中不可用)。
     • 使用多條邊定義的單一板金凸緣和輪廓線凸緣特徵 (在 Inventor LT 中不可用)。
     • 在整個本體上執行作業的特徵 (所有圓角、所有外圓角、薄殼)。
     • 基於相交作業結果的特徵。
   • 鏡射實體 。選取零件本體。可讓您選擇性地在選集中包括工作特徵和曲面特徵。
3. 在圖形視窗或瀏覽器中，選取要鏡射的一個或多個特徵。
4. 在「鏡射」對話方塊中，按一下「鏡射平面」，然後選取工作平面或平物面做為鏡射平面。使用「組合」頁籤上的「鏡射元件」(在 Inventor LT 中不可用)。
5. 在多重本體零件中，選取「實體」，然後選擇實體本體以接受鏡射特徵。
6. 如果鏡射實體，請選擇一個作業，並決定是否要移除原始特徵：
   • 接合 。將特徵接合至所選本體。
   • 新實體 。在多重本體零件中建立本體。
   • 移除原有樣式。移除原有本體。僅鏡射複本保留在零件檔中。用於塑型左向版本和右向版本的零件。
7. 按一下「更多」，以指定鏡射特徵的計算方式：
   • 最佳化。透過鏡射特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但是存在一些限制，例如不能建立重疊複本或與原始特徵面之外的面相交的複本。可加快鏡射計算。
   • 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用最佳化方式時，可對相同特徵使用「相同」。計算速度要快於使用「調整」方式的計算速度。
   • 調整。透過鏡射特徵並分別計算每個鏡射複本的實際範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間可能會比較長。透過允許鏡射複本根據特徵實際範圍或終止條件 (例如終止於模型面上的鏡射特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的鏡射。
8. 按一下「確定」。
   提示: 若要從鏡射中移除參與件，請展開瀏覽器中的特徵，按一下右鍵，然後選擇「移除參與件」。

展示如何建立矩形陣列

展示如何沿路徑建立陣列

展示如何建立環形陣列

展示如何建立增量環形陣列

展示如何根據模型調整特徵陣列

展示如何在父特徵周圍平均分佈陣列複本

展示如何鏡射零件特徵和本體

控制陣列中的特徵可見性

暫時抑制陣列中工作、實體或曲面特徵的顯示。在您還原特徵之前，它們會維持抑制狀態。

• 請執行下列任一動作：
  • 若要抑制或還原陣列中實體特徵之所有複本的可見性，請在瀏覽器中選取該陣列圖示，按一下右鍵，然後選擇「抑制特徵」或「取消抑制特徵」。
  • 若要抑制或還原陣列中實體特徵之個別複本的可見性，請展開瀏覽器中的陣列圖示，選取複本，按一下右鍵，然後選擇「抑制」或「取消抑制」。
    註: 注意事項：單獨抑制的複本必須單獨還原。
  • 若要隱藏或還原所有陣列複本中所有工作特徵或曲面特徵的可見性，請選取瀏覽器中的陣列圖示，按一下右鍵，然後選擇「隱藏所有工作特徵」、「展示所有工作特徵」、「隱藏所有曲面」或「展示所有曲面」。
  • 若要隱藏或還原陣列複本中個別工作特徵或曲面特徵的可見性，請展開瀏覽器中的陣列圖示，選取複本，按一下右鍵，然後打開或關閉「可見性」選項。

控制陣列中曲面特徵的不透明度

建立曲面時，曲面是透明的，且顏色與工作平面相同。使用「透明度」選項，將曲面設為不透明。

• 執行下列任一操作：
  • 若要控制所有陣列複本中所有曲面特徵的不透明度，請選取瀏覽器中的陣列圖示，按一下右鍵，然後選擇「所有曲面均不透明」或「所有曲面均透明」。
  • 若要控制陣列複本中個別特徵的不透明度，請展開瀏覽器中的陣列圖示，然後展開複本圖示。選取特徵，按一下右鍵，然後打開或關閉「透明」選項。
