使用文字和引線

使用文字指令，將引線文字和註記文字加入至 3D 模型。

加入或編輯帶有文字的引線

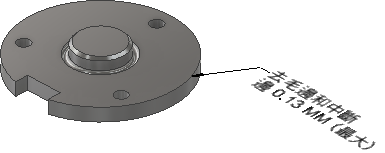

依預設，會使用單一線段引線建立引線文字。若要建立更多引線線段，請啟動該指令，按一下右鍵，然後按一下「單一線段引線」以取消選取該選項。

1. 在功能區上，按一下「註解」頁籤 「註記」面板 「引線文字」 。
2. 在幾何圖形上選取錨定點。
3. 或者，按一下右鍵並執行以下任何作業：
   • 在關聯式功能表中按一下「與幾何圖形對齊」，然後選取邊或軸線以定位文字。
   • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
4. 按一下以放置引線端點。
5. 在「設定文字格式」對話方塊中加入所需的文字，然後按一下「確定」或「套用」來建立文字。



6. 若要編輯引線文字，請執行下列其中一項作業：
   • 在畫面或瀏覽器中選取引線，按一下滑鼠右鍵，然後在關聯式功能表中選取「編輯」。
   • 在畫面或瀏覽器中按兩下引線。

   變更所需的值，然後按一下「確定」。

加入一般註記

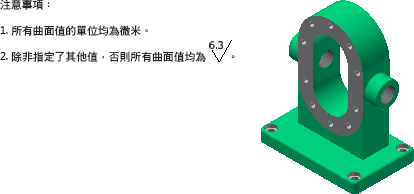

1. 在功能區上，按一下「註解」頁籤 「註記」面板 「一般註記」 。
2. 在畫面中選取要放置註記的象限。
3. 在「設定文字格式」對話方塊中加入所需的文字，然後按一下「確定」或「套用」來建立文字。註記會正垂於視圖顯示。



提示: 若要變更註記文字的大小，請在「應用程式選項」>「一般」頁籤中設定註解比例。

加入一般輪廓註記

「一般輪廓註記」為透過公差特徵註解未識別的面加入控制。

1. 在零件功能區上，按一下「註解」頁籤 「註記」面板 「一般輪廓註記」 。
2. 在畫面中選取要放置註記的象限。
3. 在註記文字中，選取 <<GENERAL_PROFILE_TOL>>，然後按一下 「插入/編輯註解」圖示，以指定公差值。
4. 設定公差值，在「設定文字格式」對話方塊中加入所需的文字，然後按一下「確定」或「套用」來建立文字。

   註記會正垂於視圖顯示。

編輯註記

編輯一般註記或一般輪廓註記：

1. 在瀏覽器中找到註記，按一下右鍵，然後選取「編輯」。
2. 變更所需的值，然後按一下「確定」。
提示: 如果您將 QAT 中的選取篩選設定為「選取註解」，可以在畫面中按兩下註記進行編輯。
