對結果進行後處理

1. 結果會自動載入至 Autodesk Nastran In-CAD。
2. 現在您可以查看各種複合結果。
   1. COMP MAX PLY FAILURE INDEX

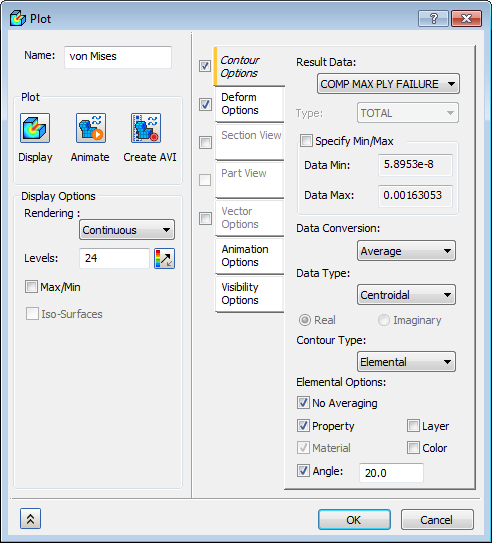

      1. 在「結果」中的「von Mises」上按一下滑鼠右鍵，選擇「編輯」。
      2. 對「輪廓選項」下的「結果資料」選取 COMP MAX PLY FAIL INDEX。確保已選取「變形」和「輪廓」。
      3. 將「資料類型」下拉式清單變更為「形心」，將 「輪廓類型」下拉式清單變更為「元素」，並勾選「無平均」勾選方塊。
      4. 不勾選「顯示選項」下的「最大/最小」。



      5. 按一下「顯示」。
      6. 按一下「確定」。

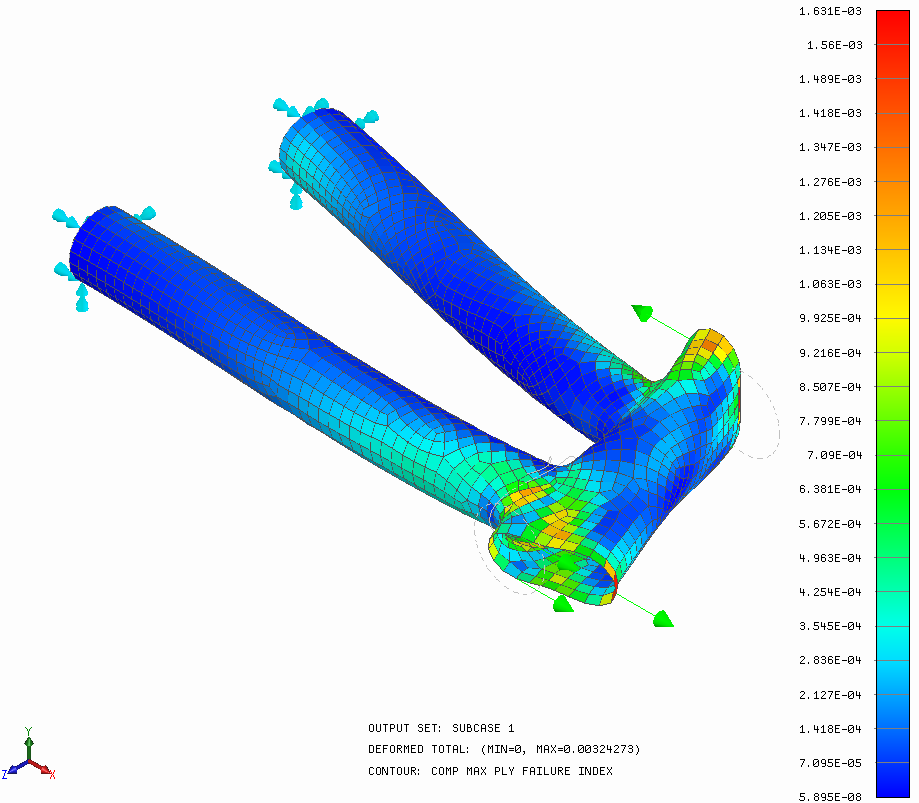

         結果輸出向量會展示每個元素的最大發生失效索引 (使用 Hill 複合失效理論計算)。當失效索引超過 1.0 時，即可預測到第一層的失效，即表示至少有一層發生失效。若失效索引小於 1.0，則表示預測不會發生任何失效。

   2. COMP MAX FAILURE INDEX PLY

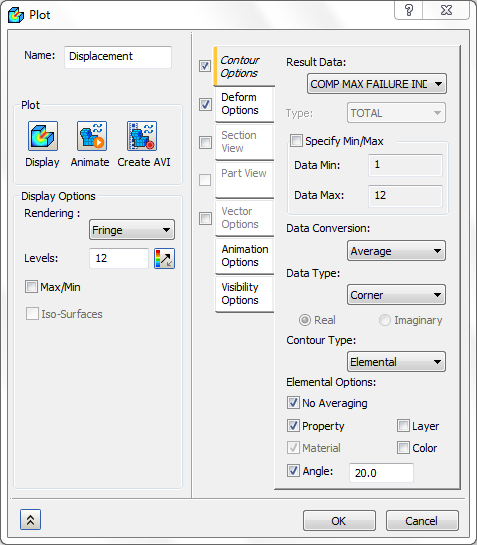

      1. 在「位移」上按一下滑鼠右鍵，然後選取「編輯」。
      2. 將「結果資料」變更為 COMP MAX FAILURE INDEX PLY。
      3. 將「圖層」從 24 變更為 12。
      4. 將「彩現」變更為「紋理」。
      5. 不勾選「顯示選項」下的「最大/最小」。



      6. 按一下「顯示」。
      7. 按一下「確定」。

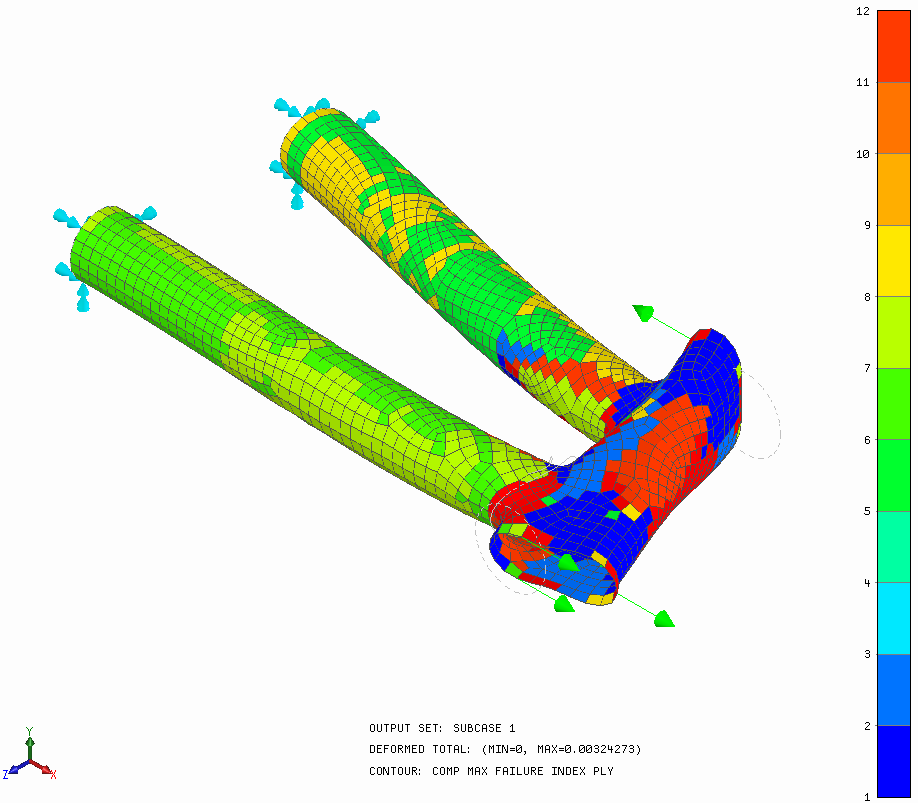

         COMP MAX FAILURE INDEX PLY 表示哪個層最重要並且具有最高失效索引。

   3. COMP PLY 1 NORMAL-1
      1. 在「位移」上按一下滑鼠右鍵，然後選取「編輯」。
      2. 將「結果資料」變更為「COMP PLY 1 NORMAL-1 STRESS」。
      3. 將「圖層」 從 12 變更為 24，並從「彩現」變更為「連續」。
      4. 按一下「顯示」。
      5. 按一下「確定」。

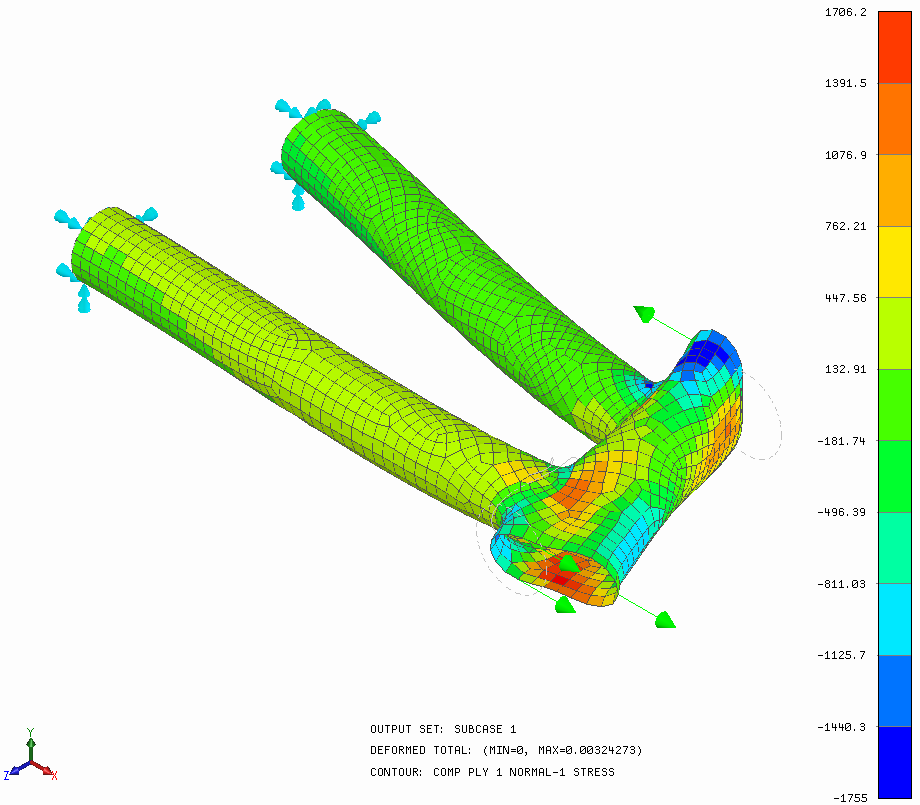

         COMP PLY 1 NORMAL–1 STRESS 就是沿著層 1 纖維方向的應力。 COMP PLY 1 NORMAL–2 STRESS 就是層 1 橫向纖維方向中的應力。

「在腳踏車架剖面中使用複合材料」到此結束。

以下是所涵蓋之主要主題的摘要：

• 使用複合材料執行分析。
• 如何設置一個層壓板物理性質。
• 如何規劃材料方位。
• 如何使用薄殼塑型。
• 如何萃取最大失效索引。
• 如何萃取發生最大失效索引的層。
• 如何解譯層法向應力。
