定義網格

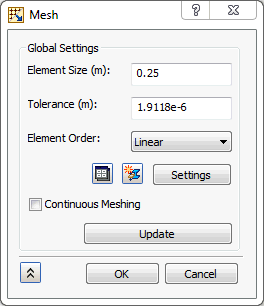

1. 在「網格模型」上按一下滑鼠右鍵，然後選取「編輯」。
2. 將「元素大小」輸入為 0.25 (m)。
3. 將「元素順序」變更為「線性」。
4. 不勾選「連續建立網格」，因為網格是實體網格。





5. 按一下「更新」按鈕以建立幾何圖形網格。
6. 按一下「確定」。

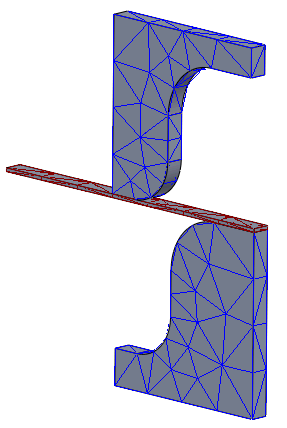

7. 請注意，網格粗糙。因此，若要在沖孔和鑄模與圖紙之間開發適當的接觸元素，您必須在邊緣上建立網格控制。
8. 在「模型」上按一下滑鼠右鍵，然後選取「加入網格控制」。

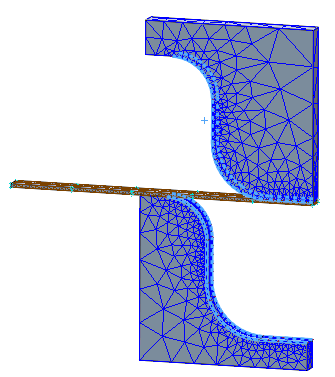

9. 按一下「選取的邊」選取方塊，以從頂點資料移出焦點，並選取兩側的邊，如以下影像所示。



10. 對「元素數目」輸入 20。
11. 按一下 「新建」按鈕。

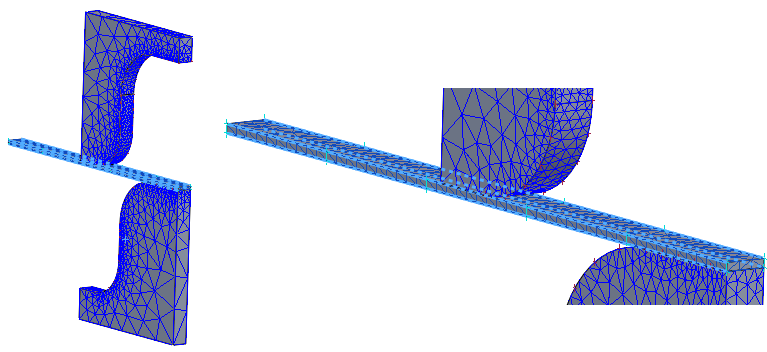

12. 選取圖紙樓板的四個側邊，如以下影像所示。



13. 對「元素數目」輸入 50。
14. 按一下「確定」。

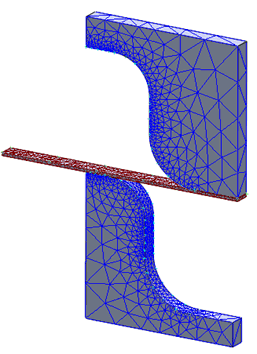

15. 在「網格模型」上按一下滑鼠右鍵，然後選取「更新所有網格」。
