對結果進行後處理

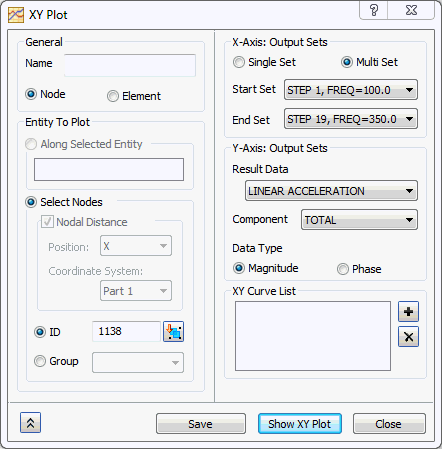

1. 在「XY 出圖」上按一下滑鼠右鍵，然後選取「新建」。

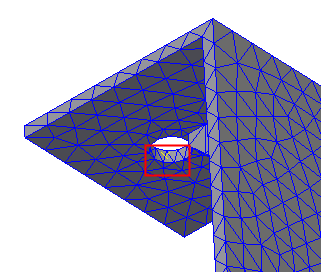

2. 按一下支架頂部的節點 (具有孔的一側)。ID 應出現在輸入方塊中。



3. 確保將「起始集」設定為 STEP 1，並將「結束集」設定為 STEP 19。
4. 從「結果資料」下拉式功能表中選取「線性加速度」。
5. 從「分量」下拉式功能表中選取「總計」。

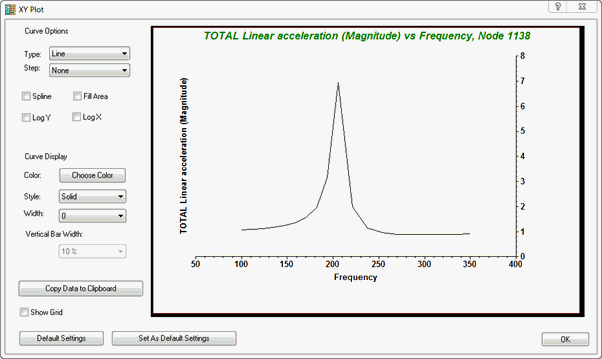

6. 按一下「展示 XY 出圖」按鈕。您的結果應該看起來如下圖所示。



   請注意緊接在 200 Hz 之後的大峰值。此峰值與正規模態分析結果的 ~ 214 Hz 一致。

「支架的模態頻率響應」到此結束。

以下是所涵蓋之主要主題的摘要：

• 建立模態頻率響應分析。
• 套用頻率相依負載。
• 將阻尼套用至結構。
• 為模態頻率響應解析在目標模式之間定義一個叢集。
• 使用直接方法建立基準運動問題。
