套用負載

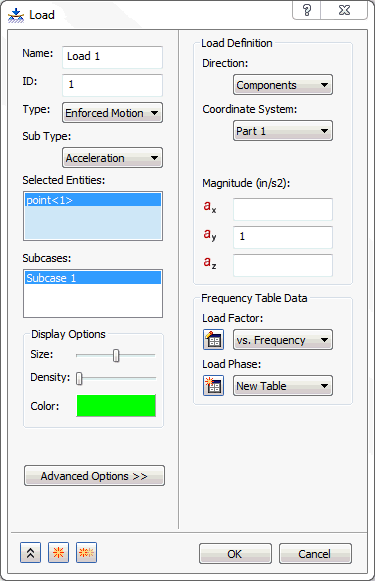

1. 在「負載」上按一下滑鼠右鍵，然後選取「新建」。
2. 在「類型」下拉式功能表中選取「強制運動」，然後在「強制運動類型」下拉式功能表中選取「加速度」。

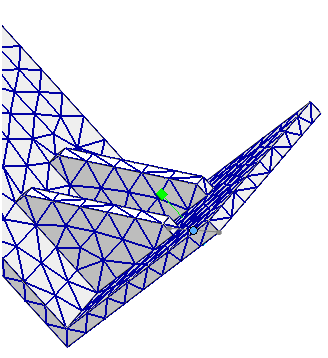

3. 在結構底部按一下約束點。
4. 在「負載定義」下的 ay 方塊中，鍵入 1.0。
5. 在 「頻率表格資料」區段下，按一下「負載係數」下拉式清單旁邊的「新表格」按鈕。

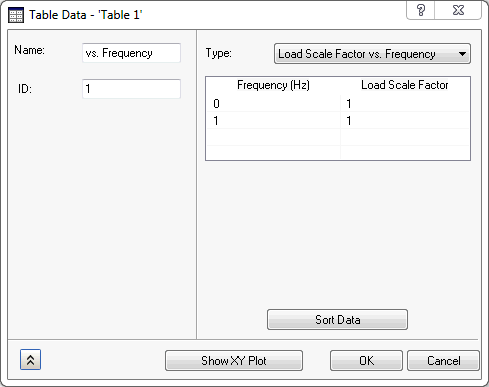

6. 定義如下圖所示的表格，在儲存格內按兩下即可。請注意，這些值會依循目標頻率。將「名稱」變更為「vs. 頻率」。



7. 從下拉式功能表中選擇「負載比例係數與頻率」。

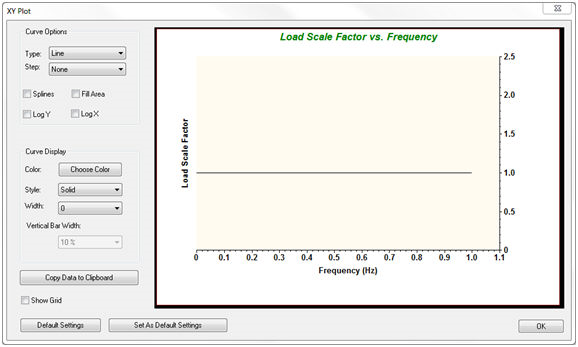

8. 按一下「展示 XY 出圖」按鈕，以查看出圖。它應該看起來如下圖所示。







9. 按一下「XY 出圖」對話方塊上的「確定」。
10. 按一下「表格資料–表格 1」對話方塊上的「確定」。
11. 按一下「負載」對話方塊上的「確定」。

使用強制運動負載 (位移、速度和加速度) 時，需要強制的方向必須受到約束。這可能看起來有點奇怪，但只要記住，強制運動是受約束運動。
