對結果進行後處理

1. 結果會自動載入至 Autodesk Nastran In-CAD。
2. 在「結果」上按一下滑鼠右鍵，然後選擇「編輯」。

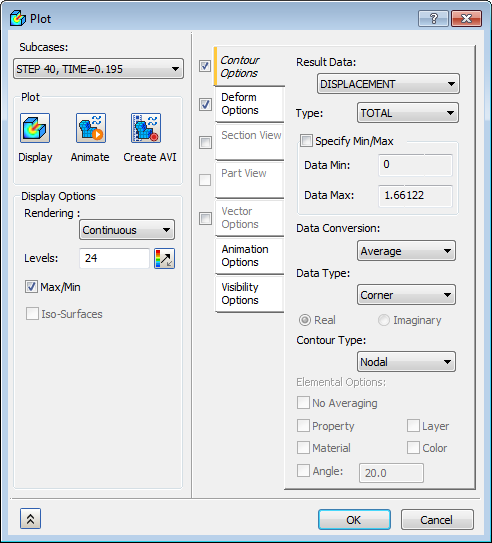

3. 選取「子案例」清單中的 STEP 40, Time=0.195，並確保已選取「變形選項」和「輪廓選項」勾選方塊。



4. 對「輪廓選項」下的「結果資料」選取 DISPLACEMENT。確保已在「顯示選項」下勾選「最大/最小」。按一下「出圖」下的「顯示」，然後按一下「確定」以顯示結果。

   可能需要編輯「預設設定」、「顯示選項」，以展示「輪廓上的最大/最小資料」。

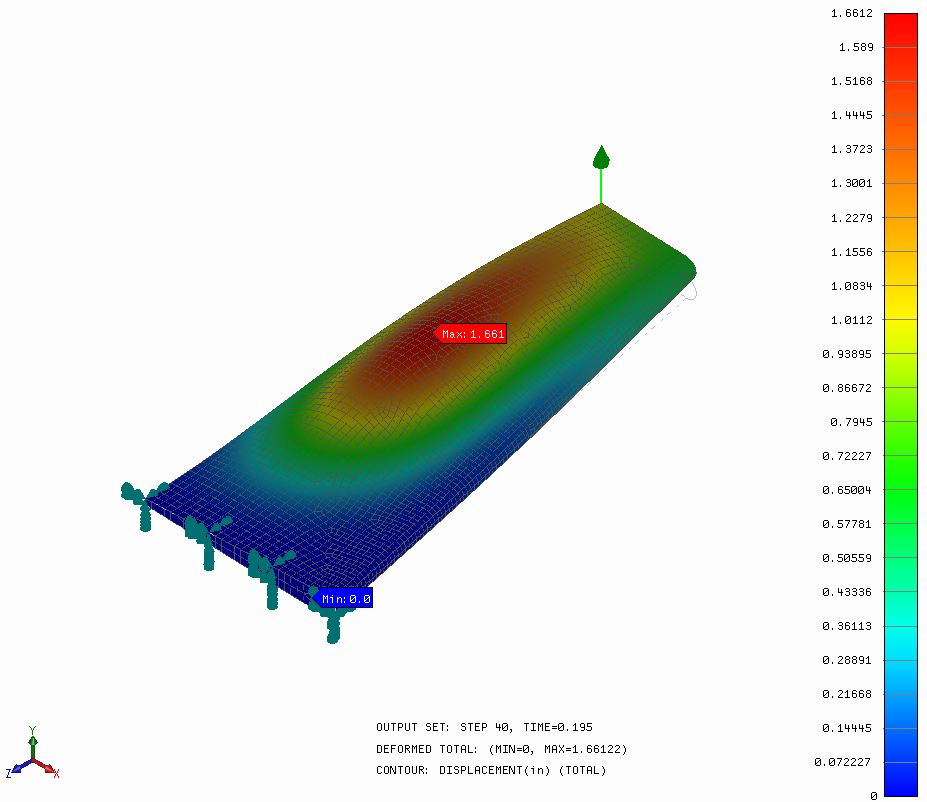

5. 結果應類似於以下影像。

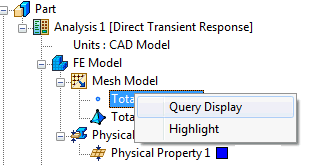

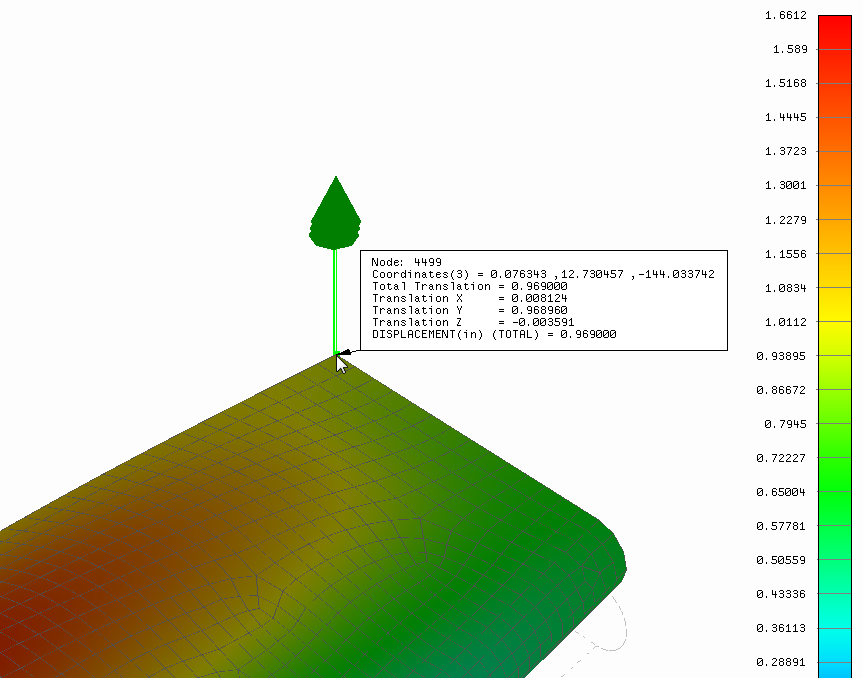

6. 在樹狀目錄的「總節點」上按一下滑鼠右鍵，然後選取「查詢顯示」。這將允許您將滑鼠移至個別節點上，以查看其資訊。



7. 移動滑鼠，以亮顯具有負載的節點。寫下節點 ID；它將在稍後用來製作該特定節點的位移的 XY 出圖。



   此節點 ID 可能不同於自學課程中展示的節點 ID。

8. 在樹狀目錄的「總節點」上按一下滑鼠右鍵，然後選取「查詢顯示」。這將停用「查詢顯示」。
9. 在「結果」上按一下滑鼠右鍵，然後選擇「編輯」。

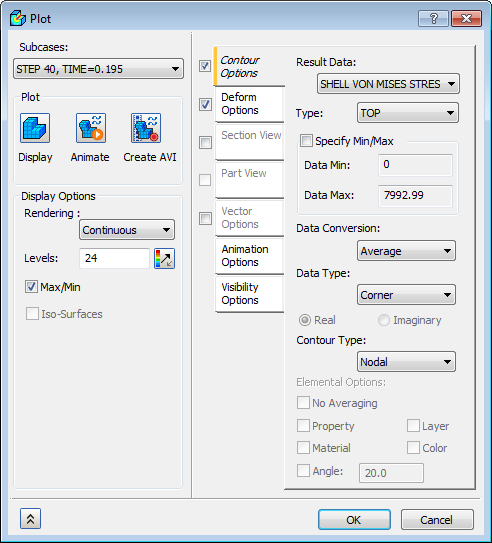

10. 對「輪廓選項」下的「結果資料」選取 SHELL MAX VON MISES 1/2。按一下「顯示」，然後按一下「確定」以顯示結果。

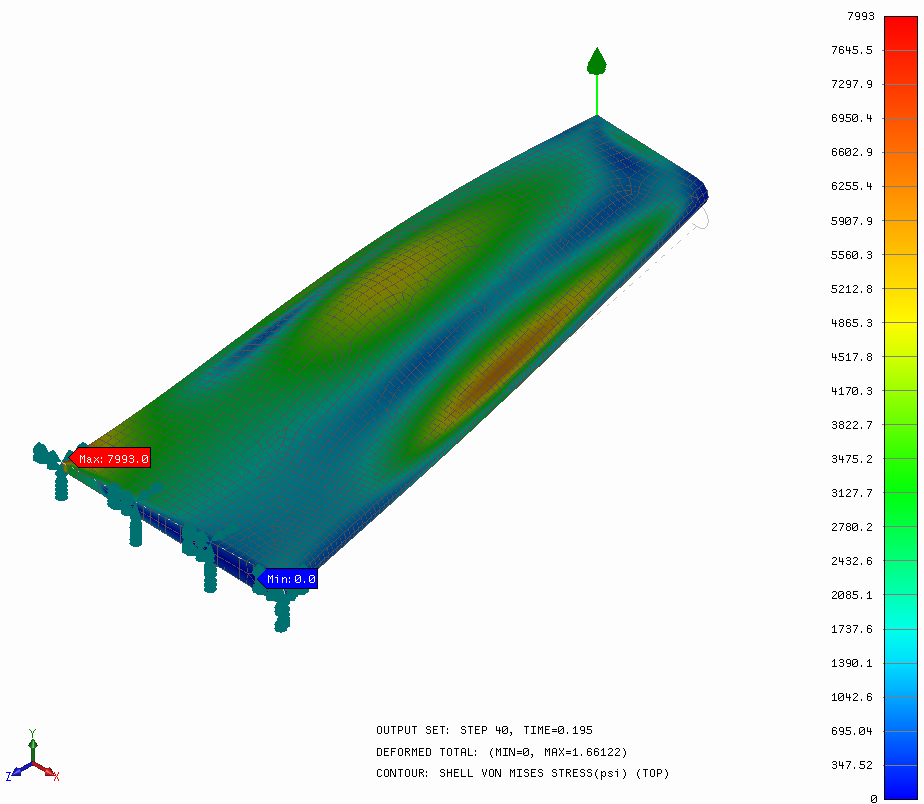

11. 結果應類似於以下影像。

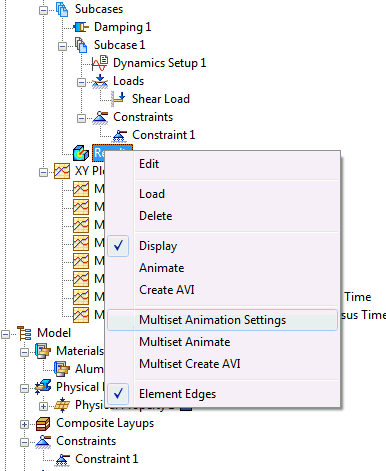

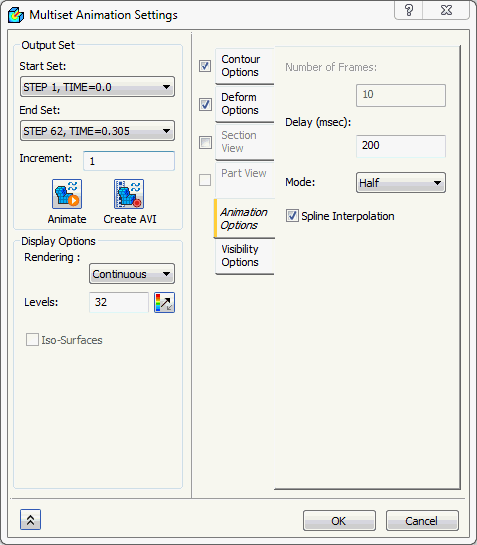

12. 在「結果」上按一下滑鼠右鍵，然後選取「多組動畫設定」。



13. 將「結束集」設定為 STEP 62, TIME=0.305。僅勾選「變形選項」勾選方塊，並不勾選所有其他選項。
14. 將「模式」設定變更為「一半」。



15. 按一下「動畫」按鈕。這將會載入動畫。查看完動畫後，請按一下「確定」。

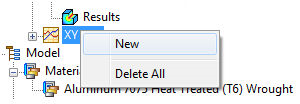

16. 在「XY 出圖」上按一下滑鼠右鍵，然後選取「新建」。

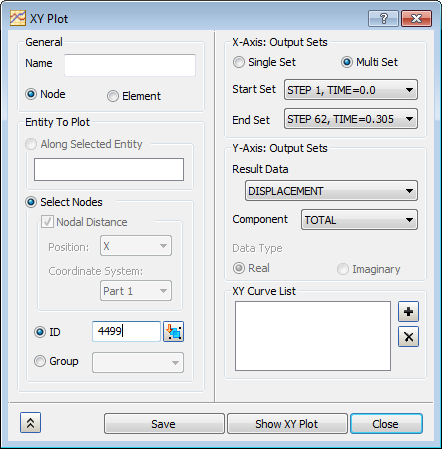

17. 對於「圖元至出圖」，確保已選取「節點」，並在 「ID」 下，鍵入先前找到的節點 ID。
18. 對於「輸出集」，確保已對「起始集」選取 STEP 1, TIME=0.0，並對「結束集」選取 STEP 62, TIME=0.305。
19. 對於「輸出向量」，確保已對「結果資料」選取 DISPLACEMENT，並對「分量」選取 TOTAL。

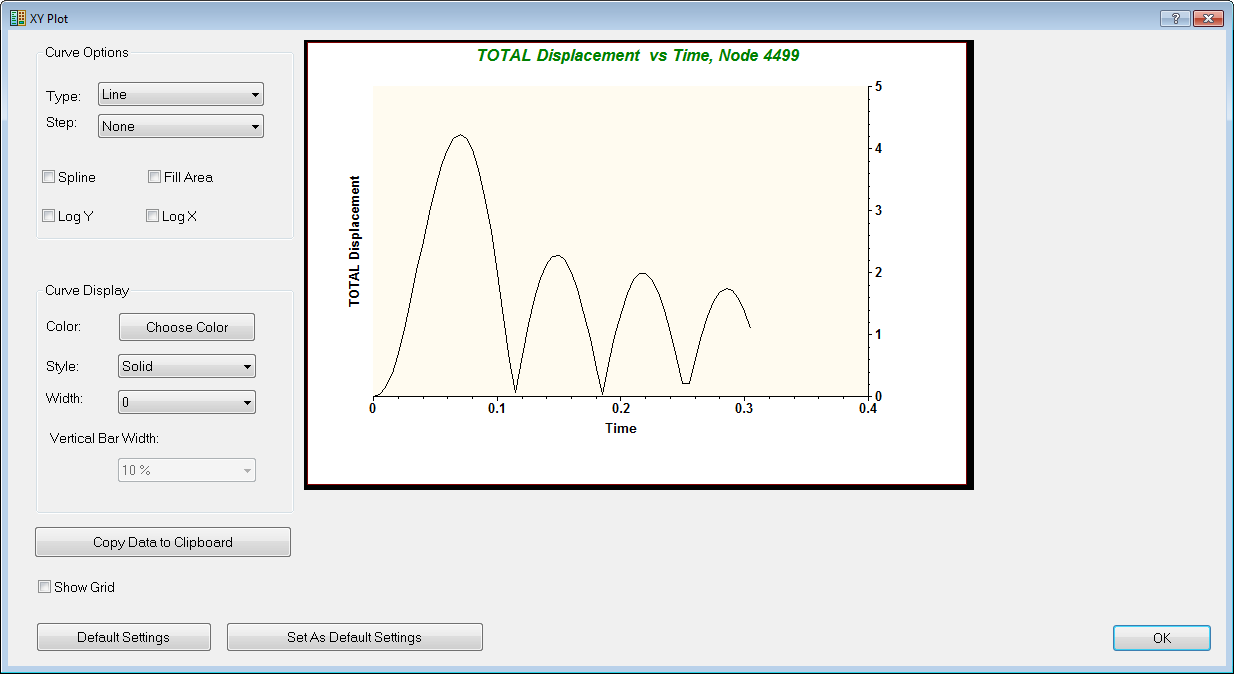

20. 按一下「展示 XY 出圖」按鈕。「XY 出圖」對話方塊即會出現。





21. 按一下「XY 出圖」對話方塊上的「確定」。

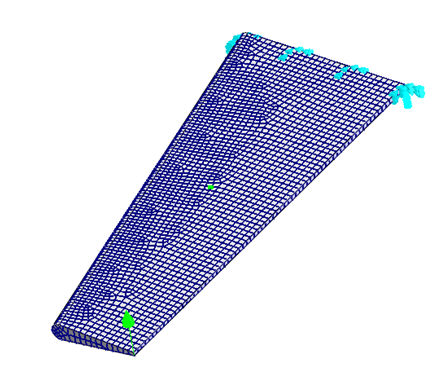

22. 現在，按一下「ID」輸入方塊欄位，並在側翼的中心跨距中選取節點輸出。新 ID 應會出現，隨後模型上有一個綠色方形，指出已選取節點。



23. 將「分量」從 TOTAL 變更為 TY。

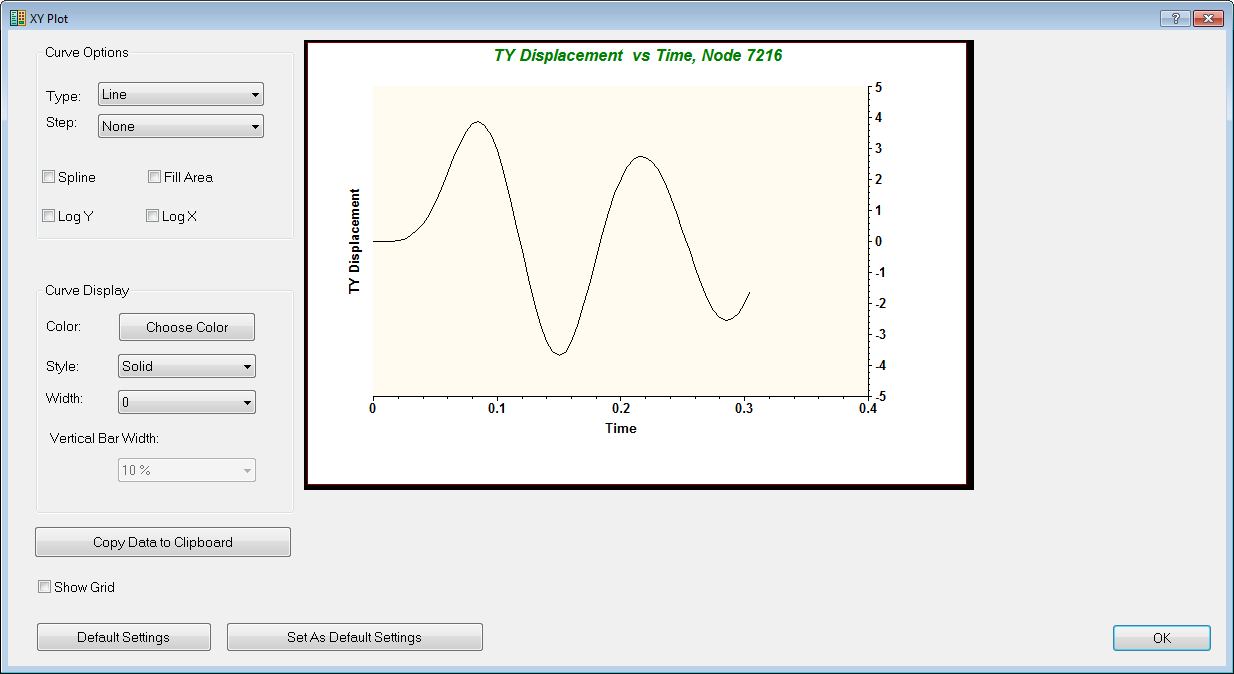

24. 按一下「展示 XY 出圖」。



    您可以檢視其他節點數量 (例如加速度、速度和力)。

「側翼的直接暫態響應」到此結束。

以下是所涵蓋之主要主題的摘要：

• 建立要用於暫態載入的表格。
• 直接暫態分析設置，包括結構阻尼和時間步長。
• 使用節點查詢顯示特徵。
• 建立總位移的 XY 出圖。
