模態頻率響應解析需要模態資訊來解析的運動的方程式。
- 在樹狀檢視中，於「模態設置 1」上按一下滑鼠右鍵，然後選取「編輯」。
- 對「模式數」鍵入 40。
- 按一下「確定」接受變更。

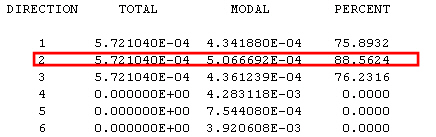

您已定義 40 個模式，以取得足夠的資訊來獲得正確的解答。您可以執行正規模態分析，並查看 Autodesk Nastran 輸出檔案 (*.OUT) 中的「百分比模態質量」表格以取得此資訊。具有 40 個模式的表格如下圖所示。
請注意，在兩個方向中有 88%。我們希望在此方向中能高於 80%，因為這是我們提供基座激振的方向。您可以使用任何文字編輯器 (例如「記事本」) 來檢視此輸出 (*.out) 檔案。
