執行分析

1. 若要執行分析，請對零件樹的「分析」節點按一下右鍵，然後選取「在 Nastran 中解析」。
2. 解析完成後，您會看到樹狀中已加入新元素。
   • 在「子案例」下，有四個不同的「結果」：

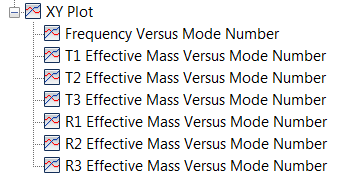

   • 在零件樹底端，有七個「XY 出圖」：

   • 靠近模型樹底端，有四個「出圖樣板」：


     其中每一個樣板可以拖放至子案例以建立新的輪廓出圖。您可以在樣板上按一下滑鼠右鍵以編輯設定。

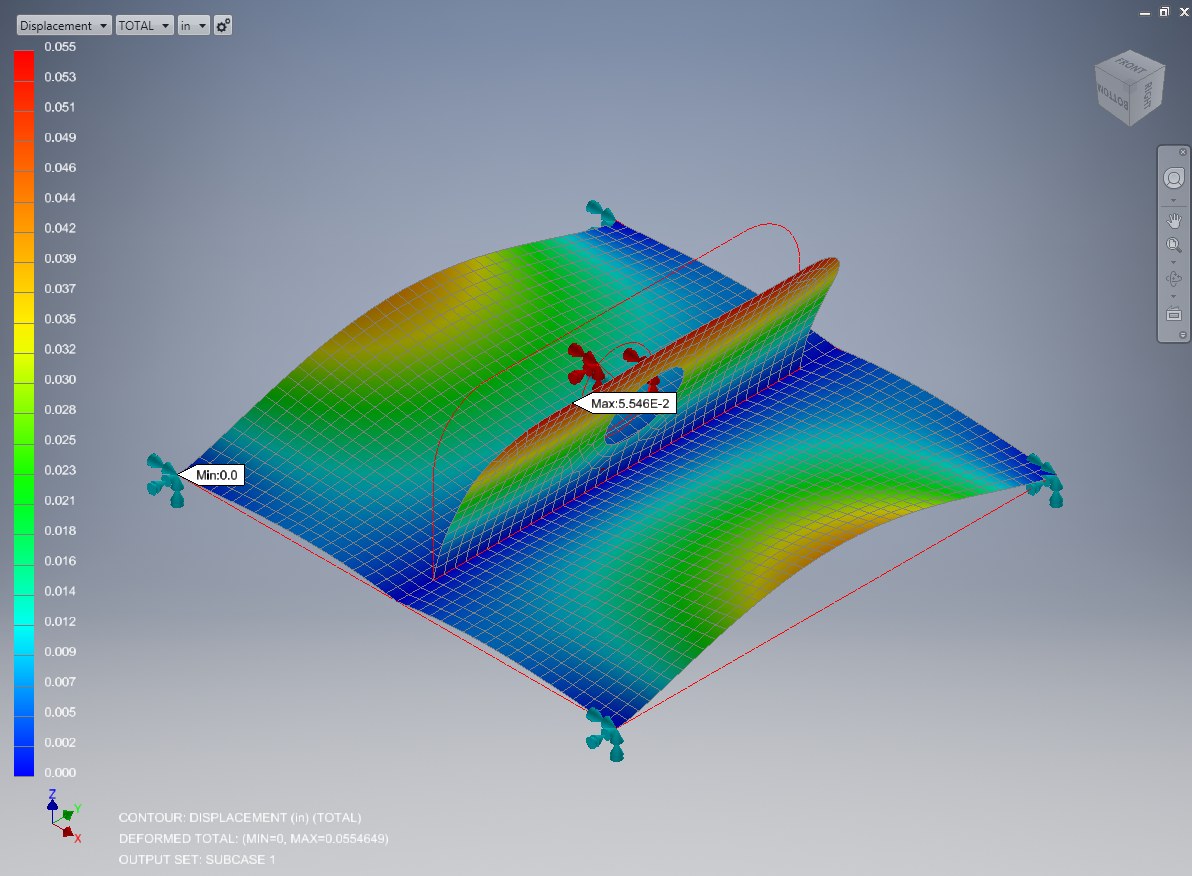

3. 在零件樹的「結果」下按兩下「位移」，以查看變形後幾何圖形上總位移的輪廓線。


   請注意，最小位移點和最大位移點會清楚地標示。
