- 結果會自動載入至 Autodesk Nastran In-CAD。
- 您現在將會看到各種增量的結果。

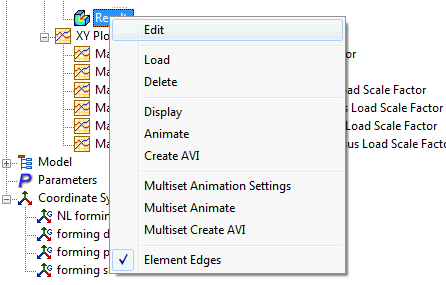

- 在「結果」上按一下滑鼠右鍵，然後選擇「編輯」。

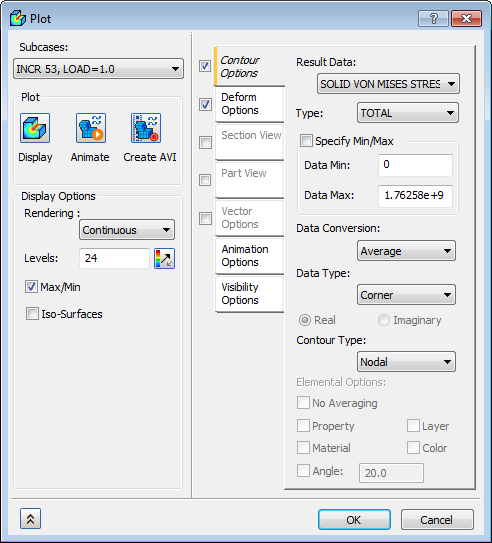

- 在「子案例」下拉式功能表中，選取 INCR 53, LOAD=1.0。勾選「變形選項」和「輪廓選項」。
- 將「變形比例」設定為「實際」，然後按一下「全部隱藏」按鈕，以隱藏所有符號。
- 選取「實體 von Mises 應力」作為「輪廓選項」下的「結果資料」、不勾選「顯示選項」下的「最大值/最小值」，然後按一下
「顯示」按鈕。然後按一下「確定」以顯示結果。
- 在「網格控制」上按一下滑鼠右鍵，然後選取「全部隱藏」。

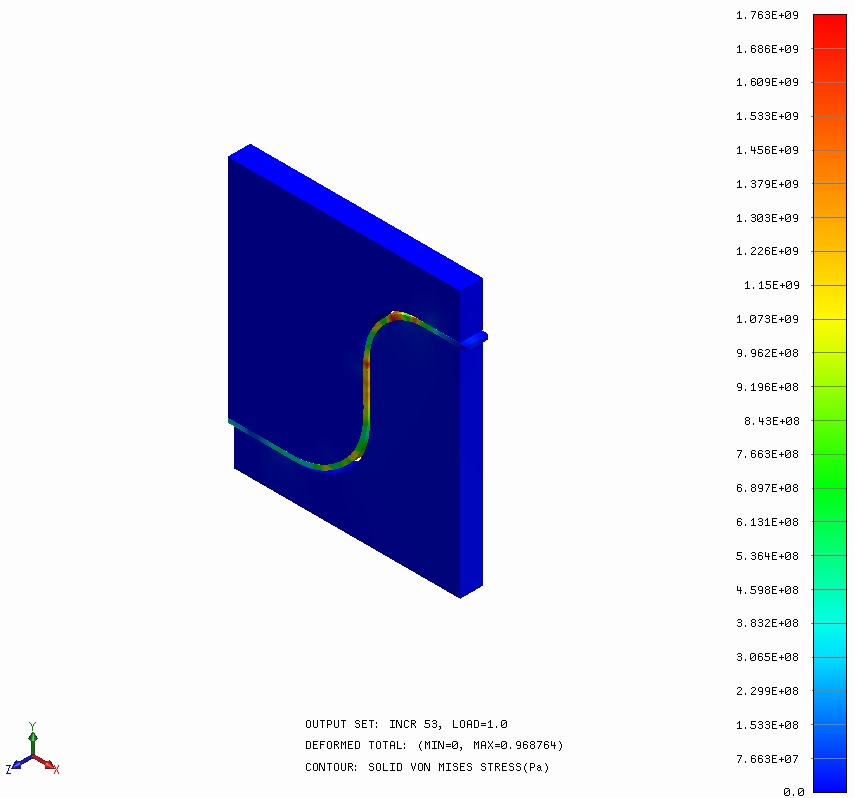

- 結果應該看起來與下圖類似。
- 變形出圖展示圖紙已彎曲，並遵循鑄模和沖孔的造型。
- 在「XY 出圖」上按一下滑鼠右鍵，然後選取「新建」。

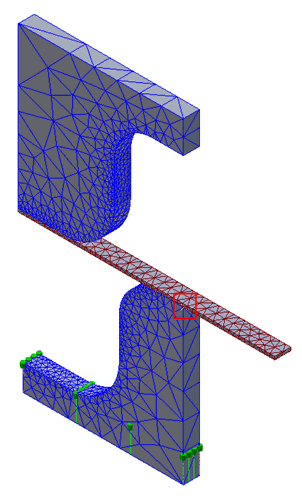

- 選取圖紙彎曲位置中的節點，如下面出圖所示 (即 2175)，然後按一下「展示 XY 出圖」。

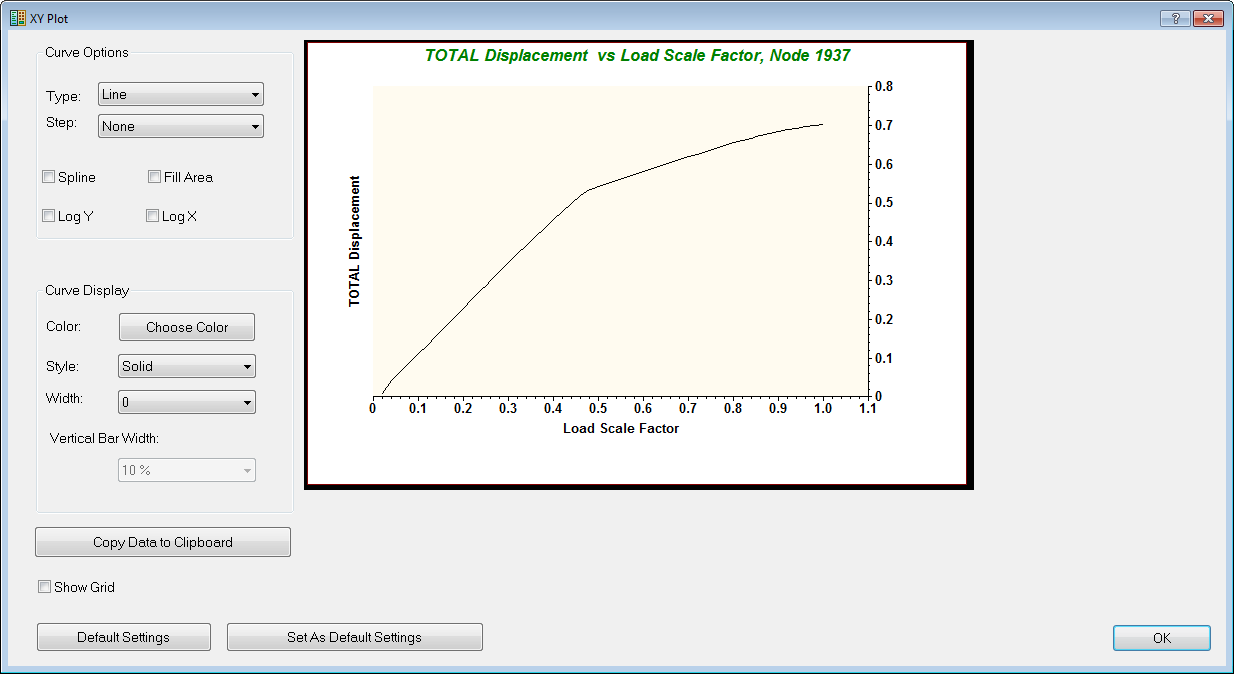

- 出圖會大約展示雙線性曲線，例如彈塑性行為會在變形出圖中擷取。
