瞭解標準和自訂鋼框架族群之間的差異。
鋼樑、支撐和柱之間放置結構連結是連結中的元素中的數項參數的從屬。在「類型性質」對話方塊中的「結構剖面幾何圖形」群組參數列示這些從屬參數。在大多數情況下，所需的參數都已經可以在 Revit 資源庫獲取。在自訂框架元素中，用於連結的幾何圖形參數可能不存在，而且必須產生。由於在產生連結時結構剖面參數的重要性，Revit 必須瞭解族群是標準族群還是自訂族群。
- 標準結構鋼元素。鋼框架元素中的「區段造型」類型性質說明了區段造型。一組已定義的結構區段幾何圖形參數存在於該元素。
- 自訂鋼元素。鋼框架元素的區段造型類型性質尚未定義。尚未定義產生鋼連接所需的幾何圖形參數。

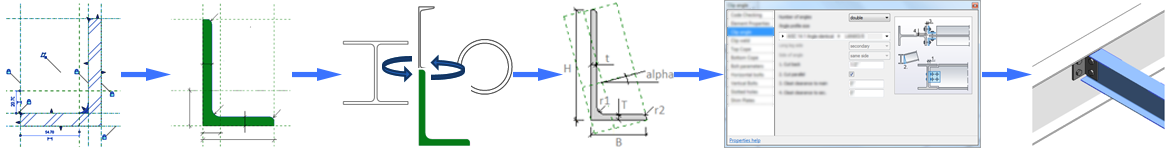

在某些情況下，自訂鋼元素的族群在族群幾何圖形的定義良好的情況下仍可能接受連接。Revit 會分析該族群並嘗試識別其區段造型。識別方法會檢查族群幾何圖形，並嘗試將該區段與常用鋼區段造型匹配。
匹配後，Revit 會從定義的族群幾何圖形產生必要的結構區段幾何圖形。然後，鋼連接利用 Revit API 傳遞的參數執行產生。以下造型都支援進行匹配 (如果其「剖面造型」參數設定為「未定義」)。
| 剖面類型符號 | 剖面名稱 | 造型 |
|---|---|---|
| I | 雙 T 形 |
|
| C | 槽形 - 冷成型 |
|
| U | 槽形 |
|
| W | 角度 |
|

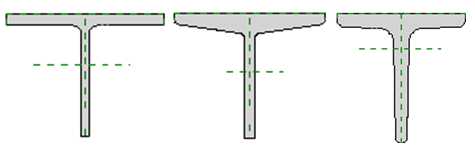

| T | T 接頭 |
|
| H | 矩形管 |
|
| S | 圓棒鋼 |
|
| R | 直立線 |
|
| CEx | 槽形帶摺疊 - 冷成型 |
|
