使用偏移工具移動或複製元素

使用「偏移」工具可複製選取的元素 (例如模型線、細部線、牆或樑)，或平行於選取的元素將元素移動指定的距離。

可以對單一元素或屬於同一族群的元素鏈套用該工具。您可以透過拖曳選取的元素或輸入值來指定偏移距離。

偏移元素或元素的複本

1. 按一下「修改」頁籤 「修改」面板 (偏移)。
2. 在選項列上，選取指定偏移距離的方式：

   如果要…	則…
   將選取的元素拖曳所需的距離	選取「圖形」。
   輸入偏移距離的值	選取「數字」。在「偏移」框中輸入正數。

3. 如果要建立並偏移所選元素的複本，請在選項列上選取「複製」。如果在上一步已選取「圖形」，則在移動游標時按 Ctrl 可具有同樣的效果。
4. 選取要偏移的元素或鏈。

   如果已使用「數字」選項指定偏移距離，則在游標所在的一側距亮顯元素該距離的位置將展示預覽線，如下所示。

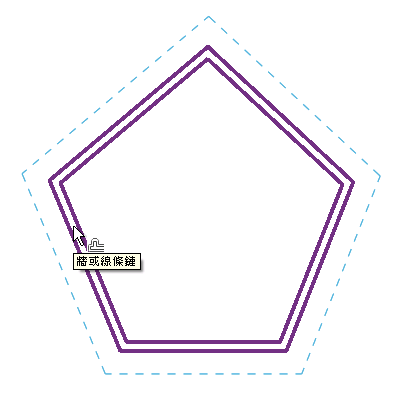

   游標位於牆的外面

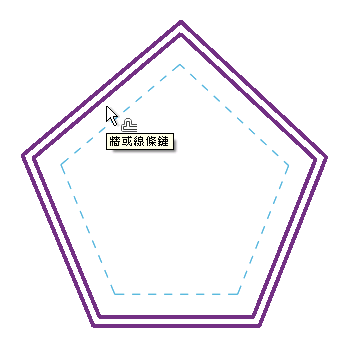

   游標位於牆的內面

5. 根據需要移動游標，以在所需的偏移位置顯示預覽線，然後按一下以將元素或鏈移至該位置，或將複本置於該位置。或者，如果選取「圖形」選項，請點選亮顯元素，然後拖曳它到所需距離，再按一下。開始拖曳後，將會顯示暫時性標註，您可以輸入特定的偏移距離。
