透過指定座標重新定位模型

透過指定模型中所選參考的座標，調整模型的位置。

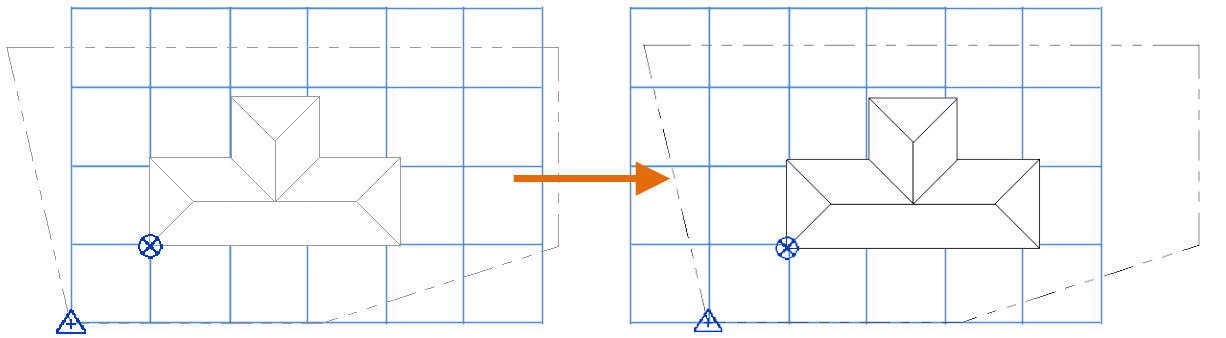

若要使用「指定點的座標」工具，請在模型中選取參考點，並為其指定一組新座標。整個模型、測量點與專案基準點都會移動，以維持彼此的鄰近狀態。其座標可能會變更，以反映模型的新位置。

若以下任何條件為真，請使用「指定點的座標」工具：

• 測量人員或土木工程師已向您提供工址特定位置的一組座標。
• 您使用「報告共用座標」工具識別模型中參考的座標，並希望使用這些座標重新定位模型。

使用此工具時，可以指定「北/南」 (北距)、「東/西」 (東距)、「高程」與「專案北與正北夾角」的值。

透過指定座標重新定位模型

1. 可選：在目前視圖中顯示專案基準點與測量點。
2. 按一下「管理」頁籤 「專案位置」面板 「座標」下拉式清單 (指定點的座標)。
3. 將游標放置於模型的參考點上。

   參考點可以是元素的交點，例如 2 面牆的角點。在某些類型的視圖中，您可以使用邊作為參考。

   將游標移至有效參考點上方時，會顯示藍色圓點或線。


4. 按一下參考。

   對話方塊會顯示參考的座標。根據視圖的類型及所選參考而定，該座標可能包括「北/南」、「東/西」、「高程」與「專案北與正北夾角」。

5. 輸入所選參考的值。
   註: 輸入座標所使用的單位與為 Revit 指定的長度專案單位相符。作為替代方案，請輸入具有單位指標 (例如 m 表示公尺) 的座標，Revit 會將該值自動轉化為正確的專案單位。
6. 按一下「確定」。

根據指定的參考座標，測量點與專案基準點的座標會相應變更。您在目前視圖中可能不會看到任何變更。檢查測量點與專案基準點的值以確認結果。

• 若在指定點的座標時固定測量點與專案基準點，則測量點不會變更，但專案基準點會更新以反映變更。
• 若在指定點的座標時取消固定測量點與專案基準點，則測量點值會更新以反映變更，但專案基準點不會變更。
