當您將幾何圖形匯入或連結到目前的 Revit 模型，請使用相關「匯入或連結」對話方塊的「定位」選項，以指定如何相對於主體模型來放置引入的幾何圖形。
請選擇最符合您情況和工作流程的一個選項。
- 自動定位選項會根據一組規則，將引入的幾何圖形放置在主體模型中。 如果您知道主體模型以及所匯入或連結檔案中的座標位置，請使用「自動定位」來精確放置引入的幾何圖形。這些選項可簡化該程序並避免手動放置期間可能發生的錯誤。
- 手動定位選項可讓您根據所匯入或連結檔案中定義的特定點，來放置引入的幾何圖形。 這些選項可讓您直接控制引入之幾何圖形在主體模型中的放置。
自動 - 中心到中心
選取此選項以將引入之幾何圖形的中心放置在主體 Revit 模型的中心位置。
對於引入的幾何圖形和主體模型，透過尋找幾何圖形周圍的邊界框中心來計算幾何中心。

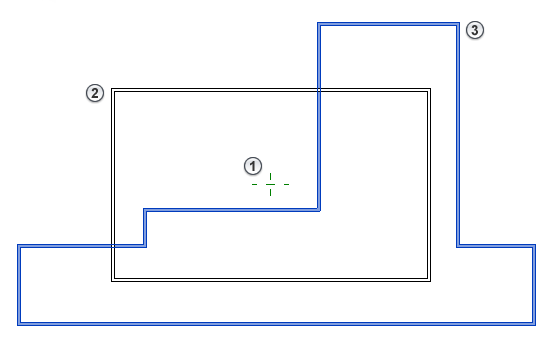

在以下範例中，
引入的幾何圖形
的中心點會放置在主體模型
的中心點位置。
當您不確定引入之幾何圖形中的原點時，請使用「自動 - 中心到中心」。 此選項會確保將它定位在主體模型幾何圖形附近。
如果您需要重新匯入某個檔案或將多個檔案匯入到主體模型中，請勿使用「自動 - 中心到中心」。 此選項可根據匯入或連結檔案時的幾何圖形來決定中心點。如果所引入檔案或主體模型的幾何實際範圍發生變更，則所計算的中心點也會變更。多個檔案可能無法正確對齊，因此將需要手動調整。
自動 - 原點到原點
選取此選項以將引入之幾何圖形的原點放置在 Revit 主體模型的原點。
- 在 Revit 模型中，原點也稱為內部原點。當您第一次建立 Revit 專案時，專案基準點與內部原點相對應。 但是，可以移動專案基準點，使其不再與內部原點相對應。
- 在 CAD 檔案中，原點 (0,0,0) 指的是世界座標系統 (WCS)。

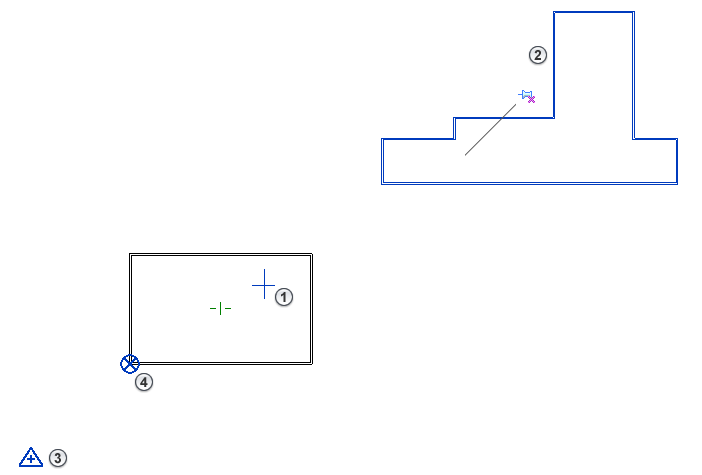

在以下範例中，會將所引入幾何圖形的 WCS 原點放置在 Revit 主體模型的內部原點位置。 在主體模型中， 會展示測量點，並且
會展示已從內部原點移開的專案基準點。
當您需要使用一般點來協調多個匯入或連結的位置時，請使用「自動 - 原點到原點」。 主體模型和所引入幾何圖形的原點都將保持固定，而不考慮每個檔案中的幾何圖形為何。
但是，所引入幾何圖形的原點可能與主體模型的幾何圖形有一大段距離。使用「縮放全部至佈滿」，以協助定位與其原點有一大段距離的幾何圖形。
當所引入幾何圖形與原點的距離超過 20 英哩 (32 公里) 時，請勿使用「自動 - 原點到原點」。 在此情況下，請使用「自動 - 中心到中心」或其他定位選項。
自動 - 根據共用座標
選取此選項以根據Revit將所引入的幾何圖形放置在主體 Revit 模型中。
如果引入的幾何圖形是 Revit 連結，並且不與主體模型共用座標系統，則連結將使用「中心到中心」定位方式。
如果您要連結 DWG 檔案，可以使用此定位選項建立與 Revit 模型共用的座標。請參閱〈使用格線座標連結 DWG 檔案〉。
如果引入的幾何圖形是 CAD 檔案，並且不與主體模型共用座標系統，則會將所引入幾何圖形的原點 (世界座標系統) 與主體檔案的共用座標對齊，以放置引入的幾何圖形。
當使用來自不同來源的多個連結時，請與專案團隊的所有成員協調共用位置。 此策略可提供最可靠的定位模型結果，並確保所連結的幾何圖形與主體模型對齊。
自動 - 專案基準點至專案基準點
選取此選項以將所連結 Revit 模型的Revit與主體 Revit 模型的專案基準點對齊。
此定位選項僅影響連結模型的初始位置。如果主體模型的專案基準點發生變更，則連結模型不會反映該變更。若要重新定位連結模型，請選取該連結模型，按一下滑鼠右鍵，然後按一下「重新定位至專案基準點」。
使用「自動 - 專案基準點到專案基準點」來協調來自不同領域的 Revit 模型，如結構工程、MEP 工程和建築，或者協調某個校園內的多個建築。 您可以將每個模型中的專案基準點定位在常見位置 (例如格線交點)。當您連結模型時，幾何圖形將對齊。請參閱〈連結模型〉和〈共用定位〉。
手動 - 原點
選取此選項以在目前的視圖中顯示引入的幾何圖形，同時將游標放置在匯入或連結的世界原點處。
- 移動游標以調整引入之幾何圖形的位置。
- 在視圖中按一下，以將幾何圖形放置在主體 Revit 模型中。
手動 - 中心點
選取此選項以在目前的視圖中顯示引入的幾何圖形，同時將游標放置在匯入或連結的幾何中心。
- 移動游標以調整引入之幾何圖形的位置。
- 在視圖中按一下，以將幾何圖形放置在主體 Revit 模型中。
放置於
選取所引入幾何圖形的樓層。它的原點將被放置在主體 Revit 模型中的此樓層處。
轉向至視圖
當「正北」與「專案北」在主體 Revit 模型中未對齊時，請使用此選項來定位視圖中的 CAD 檔案。
如果將視圖設定為「正北」，並且「正北」的方位遠離「專案北」，請清除此選項以將引入的幾何圖形與「專案北」對齊。
如果「正北」與「專案北」已在視圖中對齊，則此選項不會影響定位。
