新增功能

請參閱 Autodesk Revit 2018中的新增功能。星號 指示最新更新中的新功能或增強功能。(更新功能適用於 學生 和 Autodesk 訂戶)。

---

Revit Roadmaps 的重點。

建立 建築和結構的 Autodesk Revit 2018.1 內容 扶手：主體層的草圖編輯 傾斜製造管多點佈線 自由形式的鋼筋 多層樓梯 明細表模型群組與 Revit 連結 自訂空間與建築類型 控制室外空氣需求 控制電路路徑	最佳化 解析管連接 封閉迴路循環管分析 管流動與壓降在背景中計算	連接 改善 FormIt 匯入的保真度 預鑄零件和組合 使用地理參考定位模型 使用 NWD 協調模型 匯入的混凝土元素的鋼筋放置 自訂框架元素
現代化 已更新的圖形和硬體選項 3D 視圖中圖形鋼筋的約束 從下拉式功能表建立參考平面子品類 用於與中央同步的進度指示器 參數工具提示 超過 100 個新鋼連接	增強 用于明細表的瀏覽器組織 快速輸入特殊字元 為匯入的 3D 造型新增標籤 所匯入 3D 造型之切割邊緣的標註 加入 MEP 接頭至匯入的 3D 造型 族群約束驗證	自動 Dynamo 播放器支援腳本輸入

增強功能與變更的完整清單

公模仁

• 用于明細表的瀏覽器組織：为支援您的工作方式，可自訂專案瀏覽器以篩選、分组和排序明細表以及視圖和圖紙。可根據其性質或自訂參數，為明細表/數量最多定義 3 個層級的篩選、6 個層級的組成群組和排序準則。請參閱組織專案瀏覽器。
• 已更新的圖形和硬體選項：「選項」對話方塊上的「圖形」頁籤會重新組織，以清楚地瞭解與圖形選項有關的影響。新的「硬體」頁籤提供了更多有關您硬體設置的有意義的資訊。請參閱〈「選項」對話方塊：「圖形」頁籤〉和〈「選項」對話方塊：「硬體」頁籤〉。

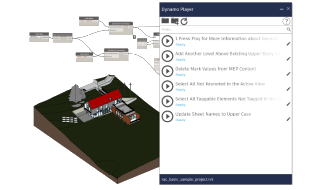

• Dynamo 播放器支援腳本輸入：使 Revit 設計師和工程師能夠在 Dynamo 播放器介面內為 Dynamo 播放器 提供值，擴展了腳本的功能。Revit 使用者可以快速變更輸入值，以便為目前的模型調整腳本。請參閱「關於 Dynamo 腳本需要輸入」和「在 Dynamo 播放器中為腳本提供輸入」。
• 明細表模型群組與 RVT 連結：為了更好記錄模型，您可以在建立明細表時選取「模型群組」或「RVT 連結」作為品類。請參閱〈工作流程：選取明細表的欄位〉。
• 將參數加入至模型群組、RVT 連結以及明細表：若要支援在模型中組織其他資料，您可以從「專案參數」對話方塊中為其中一個新品類建立自訂參數。自訂參數還可以與整體參數建立關聯 (如果適用)。請參閱〈建立專案參數〉。
• 參考平面的子品類：使用「子品類」工具可以加入子品類至參考平面。請參閱 〈建立參考平面子品類〉。
• 文字註釋中的符號：透過將符號和特殊字元加入至文字註解來增強註解，而無需中斷工作流程。 從關聯式功能表上的常用符號清單中選取，或鍵入包括符號的 Unicode 十進位值的鍵序列。對於很少使用的符號，請從 Revit 內存取 Windows® Character Map®，然後將符號複製並貼到文字註釋中。 請參閱 〈將符號或特殊字元加入文字註釋〉。
• 標示中的 RTF 文字：為了在文件中產生一致性更高的圖面，標示現在使用 RTF 文字以更好地符合文字註記。
• 「檔案」頁籤：「檔案」頁籤已取代應用程式功能表。請參閱〈「檔案」頁籤〉。

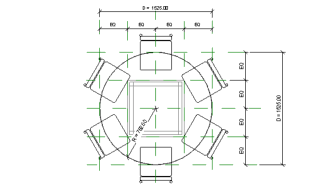

• 族群約束驗證：為了協助確保模型中族群的可靠性，現在您在族群編輯器中開啟族群時，Revit 會檢查約束的狀態。若 Revit 偵測到潛在問題，對話方塊會提供進一步的資訊。請參閱〈約束族群幾何圖形〉。
• 匯入的 3D 造型：可為匯入的 3D 造型元素新增標籤。 可為 3D 造型的切割邊緣新增標註。匯入到族群中的 3D 造型可以在幾何圖形上放置 MEP 接頭。
• 為所有未新增標籤的項目新增標籤：已修改「標籤所有未標籤的」對話方塊，使其與使用者介面具有更高的一致性。
• 參數工具提示：工具提示資訊已加入至許多元素的例證與類型性質。
• 快速存取工具列：「列印」指令已加入至預設的快速存取工具列。
• 相片曝光：已增強材料的色調貼圖，以改進彩現時的相片曝光。
• 使用所連結 DWG 的地理資料：建築師及土木工程師通常需要在使用多個 BIM 產品進行管理的模型之間保持一致的地理位置資料。若要簡化此工作流程，將 DWG 檔案連結到 Revit 模型時，您可以從連結檔案匯入格線座標以用於模型中。請參閱〈使用格線座標連結 DWG 檔案〉。

建築

• 新族群內容：為支援建築師的工作，為下列 Revit 族群類型提供了新內容：窗戶、家具系統和家用電器用品。如需詳細資料和下載內容，請參閱 Autodesk Revit 2018.1 內容。
• FormIt Converter：請參閱FormIt「匯入」。
  • 匯入時，套用於 FormIt 中元素的材料將轉移至 Revit。
  • 將 FormIt 模型匯入 Revit 時，模型保真度將改善。
• 扶手：
  • 已重新以元素為主體的扶手草圖將會在編輯時顯示在主體層級。
  • 已改進用於修改扶手的程序，以直接從「扶手類型性質」對話方塊存取頂部扶手和欄杆 (連續扶手) 的類型性質。您還可以在「扶手類型性質」對話方塊的「預覽」窗格中檢視變更。請參閱〈修改扶手〉。
  • 現在，可以繪製以地形表面為主體的扶手。此功能可讓您使用「扶手」工具對元素 (例如籬選或道路擋牆) 進行建模。請參閱〈透過繪製草圖來建立扶手〉。
  • 以樓梯為主體的欄杆現在採用改進的貼附行為。您可以控制欄杆的起點與終點，以符合您的設計意圖。請參閱〈修改扶手〉。
    註: 針對包含以樓梯為主體之欄杆的既有模型，若模型從舊版本升級，必須將欄杆解除主體，然後重新以樓梯為主體，以啟用新的控制項與行為。請參閱〈升級資訊〉。
  • 以多層樓梯為主體的扶手將與樓梯分組在一起，並可以作為群組進行編輯。

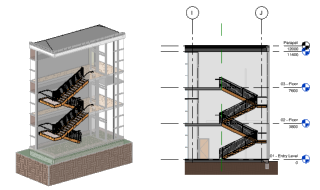

• 多層樓梯：您可以透過選取建築樓層，從以元件為基礎的樓梯建立多層樓梯。若樓層高度改變，則多層樓梯會自動調整。請參閱〈多層樓梯〉和既有多層樓梯的〈升級資訊〉。 您可為多層樓梯中的個別樓梯元素新增標籤。

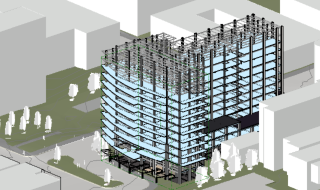

• 協調模型：若要簡化與使用其他軟體建立的模型的協調，請從 Navisworks® 連結某個檔案，然後將其用作 Revit 模型的參考底圖。此功能提供設計的環境，讓您可以出於協調目的來比較 Revit 模型與非 Revit 模型。請參閱〈協調模型〉。
• 對 CAD 匯入的改進支援：Revit 已增強其對 CAD 匯入的支援。特別是，匯入程序現在更容許小的詳細資料 (在舊版中會產生錯誤訊息)。現在，可以將許多種 CAD 檔案匯入模型，而沒有問題。

MEP

• MEP 製造塑型
  • 傾斜管多點佈線：用於 MEP 製造的多點佈線工具現在支援建立傾斜管。請參閱〈使用多點佈線工具〉。
  • 列印製造報告：您現在可以從 Revit 列印製造報告。請參閱〈從 Revit 列印製造報告〉。
  • 傾斜管：您可以使用放置工具在製造模型中製造傾斜管。 請參閱 〈用於在 Revit 中放置製造零件的工具〉。
• 循環式配管網的流量與壓降計算：
  • 解析管連接：若要先計算配管網中的流量與壓降，然後再建立實際連接，您可以在機械設備與配管之間加入解析連接。請參閱 〈加入解析管連接〉。

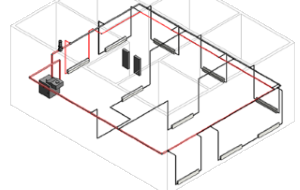

  • 流量與壓降計算：為了提升效能，Revit 能以背景程序的方式，執行循環式封閉迴路管網的流量與壓降計算。使用「機械設定」對話方塊啟用新模組。 請參閱 〈指定計算〉 和 〈背景處理程序〉。
• 使用者定義的建築和空間類型：
  • 建築和空間類型： 您可以建立、複製、更名或刪除建築和空間類型。 請參閱 〈指定預設建築類型設定〉和〈指定預設空間類型設定〉。
  • 匯出到 gbXML：現在，將建築/空間類型名稱匯出到 gbXML 建築/空間類型說明。 此外，您可以將自訂空間類型匯出到 gbXML。請參閱 〈使用自訂空間類型匯出到 gbXML〉。
• 建築和空間類型的室外空氣輸入參數：對於每個建築和空間類型，您可以指定「每人所需外氣量」、「單位面積外氣量」、「每小時換氣次數」以及「外氣量方法」。 請參閱 〈區域的室外空氣資訊〉。
• 編輯電路路徑：您可以編輯供電電路的路徑，以便其反映預期設計的路徑。電壓降計算會根據實際的電路路徑長度進行計算。請參閱 〈編輯電路路徑〉。

結構

• 新族群內容：為支援結構設計師的工作，為下列 Revit 族群類型提供了新內容：結構鋼柱和框架造型、結構鋼族群用於鋼連接、更新了螺栓間距值和結構型鋼。如需詳細資料和下載內容，請參閱 Autodesk Revit 2018.1 內容。
• 預鑄零件和組合：Structural Precast for Revit用於塑型和詳圖預鑄平面元素，是功能強大、以 BIM 為中心的產品，可提高工程師、細部設計員和製作人員的生產力。它將於 Autodesk App Store 推出。請參閱Structural Precast for Revit。
• 自由形式鋼筋：您現可在複雜土木結構元素或具有挑戰性的建築模型中塑型和詳圖平面或 3D 的鋼筋。請參閱〈自由形式的鋼筋〉。
• 其他鋼連接：Revit 增益集的鋼連接為鋼拆圖新增了超過 100 個新連結。 請參閱〈增益集提供的結構連接類型〉。
• 支援自訂框架族群的鋼連接：為了更好地整合結構連接，Revit 現在分析自訂框架元素，並產生元素的結構剖面幾何圖形參數。 鋼連接就可以更輕鬆地與內部框架元素實施。請參閱〈關於標準結構鋼框架族群〉。
• 鋼元素在連接中的優先順序：在鋼連接中指定主要元素以及次要元素的順序。請參閱 〈變更已連接元素的順序〉。
• 結構剖面幾何圖形性質：「類型性質」對話方塊與「族群類型」對話方塊現在會對用於為結構框架元素建立製造幾何圖形的參數進行分組。此外還加入了其他參數，以更好地定義結構剖面造型，並協助在放置連接時分析自訂框架元素。 請參閱〈熱軋鋼剖面造型標註〉。
• 混凝土自由形式物件的鋼筋放置： 您現在可將鋼筋放置在具有複雜幾何圖形的混凝土元素中，例如彎曲碼頭與平台。
• 變更鋼筋分佈的改進：若要提高生產力和拆圖意圖，變更鋼筋集現在可以沿著曲面分散，包括自由形式物件。 請參閱〈進行不同的鋼筋設定〉。
• 匯入的混凝土元素的鋼筋放置： 您現在可以從SAT 檔案或 InfraWorks 增強匯入的混凝土元素。 請參閱〈關於匯入的 3D 造型〉。

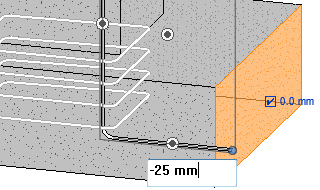

• 3D 視圖的圖形鋼筋約束： 圖形鋼筋約束編輯器新增 3D 視圖功能。 如需要增強和精確的鋼筋放置，請使用圖元區工具。請參閱〈編輯主體中的鋼筋約束行為〉。

Collaboration for Revit

• 選取多個要發佈的集：在您發佈模型到雲端前，使用「發佈設定」對話方塊，以選取多個要發佈的視圖和圖紙。請參閱〈選取要發佈的視圖和圖紙〉。
• Collaboration for Revit 與 Revit 一同安裝：Collaboration for Revit 現已與 Revit 一同安裝。因此，您可以透過非雲工作共用模型使用如「發佈設定」等工具。請參閱〈選取要發佈的視圖和圖紙〉。
• 更可靠：發佈 Collaboration for Revit 模型現在變得更可靠。

2017 訂閱功能現在可供 Revit 2018的使用者使用。

於 2017 更新的版本中，Autodesk 訂戶可使用的大部分新功能與增強功能現在可讓 Revit 2018的使用者予以使用。

註: 某些 2017 更新版本的增強功能僅適用於學生和 Autodesk 訂戶。

對於這些增強功能的詳細清單，請參閱 Revit 2017.2 和 2017.1 新功能。
