Výřezy rozvržení

Výřezy rozvržení jsou objekty, které zobrazují pohledy modelového prostoru. Tyto objekty se ve výkresovém prostoru vytvářejí, mění se jejich měřítko a umísťují se do rozvržení. Jakmile vytvoříte výřezy, můžete měnit jejich velikost, vlastnosti a také je zvětšovat nebo je přesouvat podle potřeby.

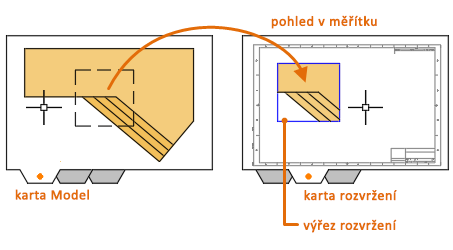

V každém rozvržení lze vytvořit jeden nebo více výřezů rozvržení. Každý výřez rozvržení je jako televizní obrazovka se samostatným pohledem na model a zadaným měřítkem včetně orientace.

Tvorba výřezů rozvržení

Při vytvoření nového výřezu rozvržení příkazem MPOHLED je možné určit, který pohled se má zobrazit, jednou z těchto metod:

• Kliknutím na protilehlé rohy obdélníkové oblasti (meze modelového prostoru se zobrazí automaticky).
• Určením možnosti, která k zobrazení použije dříve uložený pohled modelového prostoru.
• Určením možnosti, která k definování obdélníkové oblasti k zobrazení umožňuje dočasný přístup k modelovému prostoru.

Poznámka: Je důležité vytvořit výřezy rozvržení ve vlastní hladině. Až budete připraveni odeslat výkres na výstup, můžete tuto hladinu vypnout a odeslat výkres bez hranic výřezů rozvržení.

Úprava výřezů rozvržení

Po vytvoření výřezu rozvržení lze měnit jeho velikost, vlastnosti, měřítko a také jej přesunovat.

• Vlastnosti výřezu rozvržení lze řídit pomocí palety Vlastnosti.

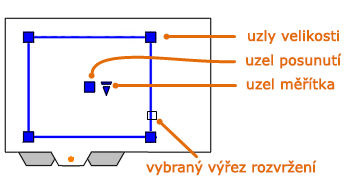

• Nejčastější změny lze provádět výběrem výřezu rozvržení a použitím jeho uzlů.

Poznámka: Protože jsou výřezy rozvržení objekty, je možné na ně používat i příkazy úprav, například KOPIE, POSUN a VYMAŽ.

Uzamknuté výřezy rozvržení

Aby bylo možné zabránit nechtěným posunům nebo přiblížení či oddálení, každý výřez rozvržení má vlastnost Uzamknuté zobrazení, kterou lze zapnout nebo vypnout. K této vlastnosti lze získat přístup na paletě Vlastnosti, v místní nabídce při výběru výřezu rozvržení, pomocí tlačítka na kartě Výřezy rozvržení na pásu karet a pomocí tlačítka na stavovém řádku, když je vybrán jeden nebo více výřezů rozvržení.
