Určuje, zda jsou objekty sítě, které převádíte na 3D tělesa nebo povrchy, vyhlazené nebo složené z ploch a zda jsou jejich plochy sloučeny.
| Typ: | Celé číslo |
| Uloženo v: | Registr |
| Počáteční hodnota: | 0 |
Tato systémová proměnná nastaví výchozí chování pro příkazy PŘEVNATĚLESO nebo PŘEVNAPOVRCH.
|
Hodnota |
Popis |
|
|---|---|---|
|
0 |
Slouží k vytvoření hladkého modelu. Plochy ležící v jedné rovině budou optimalizovány nebo sloučeny. |
Hledat |
|
1 |
Slouží k vytvoření hladkého modelu. Původní plochy sítě budou v převedeném objektu zachovány. |
Hledat |
|
2 |
Slouží k vytvoření modelu se zploštělými plochami. Plochy ležící v jedné rovině budou optimalizovány nebo sloučeny. |
Hledat |
|
3 |
Slouží k vytvoření modelu se zploštělými plochami. Původní plochy sítě budou v převedeném objektu zachovány. |
Hledat |
Pokud například převedete síťový kvádr na objemový objekt, nastavení SMOOTHMESHCONVERT má následující výsledky:
-

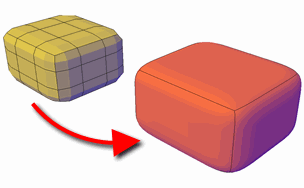

Vyhlazené a optimalizované. Koplanární plochy budou sloučeny do jediné plochy. Celkový tvar některých ploch se může změnit. Hrany ploch, které nejsou koplanární, jsou zakulacené. (SMOOTHMESHCONVERT = 0)
-

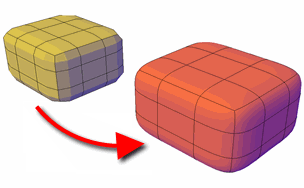

Vyhlazené a neoptimalizované. Všechny původní plochy sítě budou v převedeném objektu zachovány. Hrany ploch, které nejsou koplanární, jsou zakulacené. (SMOOTHMESHCONVERT = 1)
-
Oploškované a optimalizované. Koplanární plochy budou sloučeny do jediné rovné plochy. Celkový tvar některých ploch se může změnit. Hrany ploch, které nejsou koplanární, jsou vyostřené nebo úhlové. (SMOOTHMESHCONVERT = 2)
-

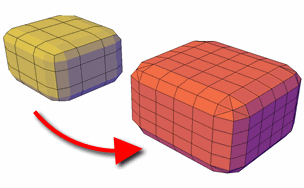

Oploškované a neoptimalizované. Všechny původní plochy sítě budou převedeny na rovnou plochu. Hrany ploch, které nejsou koplanární, jsou vyostřené nebo úhlové. (SMOOTHMESHCONVERT = 3)
