Když vyberete výkresovou normu (a její revizi), změní se výchozí nastavení pro značky svarů tak, aby odpovídalo této výkresové normě. V případě potřeby můžete tato nastavení uživatelsky přizpůsobit tak, aby vyhovovala vašim požadavkům při kreslení.
Protože jsou text a odkazové čáry objekty, které se v poznámkách používají nejčastěji, aplikace AutoCAD Mechanical poskytuje jediný konfigurační nástroj (dialog Nastavení normy), jehož pomocí lze zadávat výchozí vlastnosti těchto objektů. Tato nastavení jsou hlavní nastavení.
Dialog Nastavení svarů obsahuje výchozí nastavení textu a odkazů „Dle název aktuální normy kreslení“. Pokud pozměníte hlavní nastavení, značky svarů automaticky převezmou nová nastavení. Nechcete-li, aby se značky svarů řídily hlavními nastaveními, můžete předefinovat výšku textu a vybrat specifickou hodnotu.
- značky typů svarů,
- značky kontur,
- značky přerušovaných svarů (pouze u norem ISO a norem založených na normách ISO),
- periferní značka (pouze u normy GB),
- značka montážního svaru,
- značka obvodového svaru,
- značka konce,
- délky referenčních a identifikačních čar.

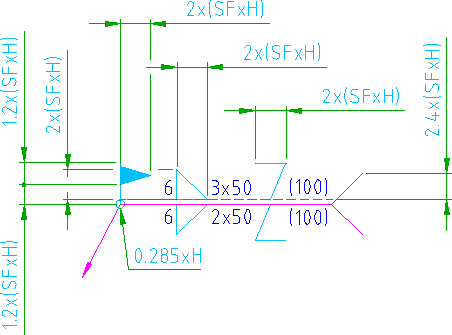

Chcete-li určit velikost těchto prvků (kromě referenčních a identifikačních čar a značky obvodového svaru), můžete změnit vlastnost měřítka značky svaru. Na obrázku dole je značka svaru podle normy ISO. Výšky různých prvků, které závisí na výšce textu, jsou zobrazeny jako vzorec, kde H je výška textu a SF je měřítko. Vzorec se mění podle použité normy kreslení.
Můžete také určit, které značky svarů lze vybrat při vkládání značek svarů do výkresů. Také lze nakonfigurovat mezeru mezi identifikační čarou a referenční čarou a mezeru mezi prvním a druhým zpracováním.
