Rozpiska je databáze, která obsahuje informace o součástech a sestavách ve výkresu.
Pokud je rozpiska analogií databáze, pak kusovník je analogií výkazu. V kusovnících mohou být zobrazeny všechny informace z rozpisky nebo pouze část těchto informací.
Pozice identifikuje součást nebo sestavu uvedenou v kusovníku, a to formou označení pomocí popisku. Popisek pozice je zpravidla odvozen z rozpisky.
Rozpiska obsahuje minimálně vlastnosti součásti nebo podsestavy (vlastnosti komponenty), které jsou zobrazeny v kusovníku. Při konfigurování lze rozpisku nastavit tak, aby se do ní ukládaly vlastnosti komponent, které obvykle nejsou potřebné v kusovnících (například cena, dodavatel) a mohou být následně zpracovávány dalšími nástroji, mezi které patří například nástroje Autodesk Vault a Autodesk Vault Mechanical.
Používáte-li strojírenskou strukturu, aplikace AutoCAD Mechanical provede při každém vytvoření nebo vložení součásti, sestavy nebo normalizované součásti automatickou aktualizaci rozpisky, přičemž použije vlastnosti komponenty vkládaného objektu. Tyto informace lze u každé komponenty upravovat prostřednictvím dialogu Vlastnosti.
Pokud nepoužíváte strojírenskou strukturu, je nutné použít reference součásti. Reference součásti je kontejner vlastností komponenty. Když připojíte referenci součásti k objektu ve výkresu, bude daný objekt označen jako součást. Aplikace AutoCAD Mechanical automaticky aktualizuje rozpisku vlastnostmi komponent obsaženými v referenci součásti. Normalizované součásti již reference součástí obsahují a při vložení do výkresu automaticky aktualizují rozpisku.
U výkresu, který má aktivovánu strojírenskou strukturu, reference součástí nepoužívejte.

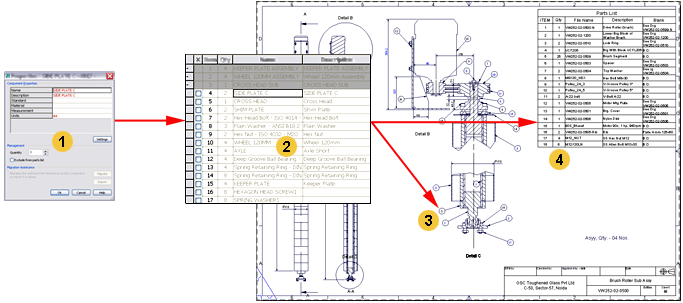

| Legenda | |
|---|---|
|
1 |
Dialog Vlastnosti nebo Reference součásti – Shromažďuje informace o jednotlivých součástech a aktualizuje rozpisku. (U strojírenské struktury je to dialog Vlastnosti. U jiných než strojírenských struktur je to dialog Reference součásti.) |
|
2 |
Rozpiska – Ukládají se v ní informace o součástech a sestavách |
| 3 |
Pozice – Zobrazuje data z rozpisky |
|
4 |
Kusovník – Zobrazuje data z rozpisky |
