UrbanistickéZáměnaChodníku

Tato podsestava se používá k záměně existujícího chodníku, počínaje v existující vnější hraně chodníku a pomocí vložení povrchů proti obrubníku.

Chcete-li použít tuto podsestavu, měli byste mít samostatné trasy, která definují informace pro existující vnější hranu chodníku. Výšky v tomto bodu mohou pocházet z povrchu nebo profilu. Dále platí, že pokud komponenta, která definuje tuto hranu je rovněž komponentou oprav, měla by být začleněna s označenými body, aby přenášela informaci o odsazení a výšce.

Připojení

Bod připojení je (poblíž) vnější hrany chodníku. Pro dosažení lepších výsledků proveďte v průběhu konstrukce šablony typických řezů vložení v bodu značky kontrolního odsazení (s pevným odsazením).

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Označený bod vnějšího chodníku	Definuje vnější hranu chodníku a výšku pro započetí podsestavy (VOLITELNÉ)	Řetězec	Žádné
Šířka	Šířka chodníku měřená směrem dovnitř od vysoké hrany bodu chodníku	Numerický	1.5 m 5.0 stop
Sklon v %	Příčný sklon chodníku v % měřený směrem dovnitř od vysoké hrany chodníku	Numerický	–2 %
Hloubka	Hloubka nebo tloušťka chodníku	Numerický, kladný
Označený vnitřní bod	Název označeného bodu, který se má uložit v nové spodní hraně chodníku (VOLITELNÉ)	Řetězec	Žádné

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Vnější hrana chodníku	Nastaví vnější hranu navrhovaného chodníku jako počáteční bod. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Profil levého rigolu	Nastaví hodnotu výšky vnější hrany navrhovaného chodníku. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
StávajícíTerénHorníPovrch	Jestliže pro výšky levé/pravé hrany zpevnění vozovky nejsou zadány profily, pak bude tato výška povrchu v daném odsazení zvolena jako hodnota výšky. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ	Výchozí
Sklon v %	Příčný sklon chodníku v % měřený směrem dovnitř od vysoké hrany chodníku	Numerický	–2 %
Hloubka	Hloubka nebo tloušťka chodníku	Numerický, kladný

Chování

Ve výchozím stavu se vnější hrana chodníku nachází v připojeném označeném bodu nebo v asociované trase. Výška je podobným způsobem nastavena na základě přidruženého bodu značky nebo profilu nebo podle povrchu v daném odsazení.

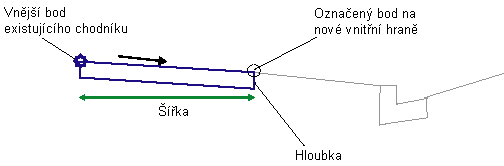

Jakmile je stanoven počáteční bod, spojnice stavebního objektu chodníku se vloží směrem dovnitř od tohoto bodu pro danou šířku, sklon a hloubku. Jestliže je pro označený vnitřní bod zadán název, je označený bod uložen v nové spodní hraně chodníku.

Operace režimu návrhu

V režimu návrhu tato podsestava začne v připojeném bodu a nakreslí jednoduchý tvar s danými kótami, jako je šířka, sklon a hloubka.

Poznámka:

Při vytváření šablony typických řezů se doporučuje, aby se tato podsestava přidávala v řídicím odsazení, pokud neexistuje žádný dříve označený bod. Toto řídicí odsazení může být mírně odsazeno od značky základny tak, aby v režimu návrhu vypadalo jako typický řez. Doporučuje se však, aby uživatel nemapoval toto kontrolní odsazení na „trasu/profil“ ve stavu koridoru, protože by mohlo dojít k problémům, kdy by projekt v některých případech nebyl pravoúhlý na základnu. Vynechání asociace tohoto kontrolního odsazení nebude mít žádný vliv na koridor, protože počáteční bod je připojen k trase/označenému bodu prostřednictvím makra podsestavy za účelem přesného umístění.

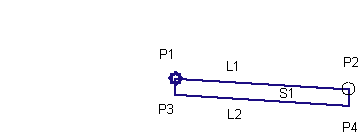

Kódy bodů, spojnic a tvarů

Bod / Spojnice	Kód	Popis
P1	HranChodníkVnitřní	Vnitřní hrana chodníku na upraveném terénu
P2	HranChodníkVnější	Vnější hrana chodníku na upraveném terénu
L1	Horní chodník
L2	RefPovrch
S1	Chodník	Betonová plocha chodníku
