ZákladníChodník

Tato podsestava slouží ke vkládání spojnic, které definují betonový chodník s volitelnými bulváry.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je na vnitřní hraně vnitřního ochranného pásu.

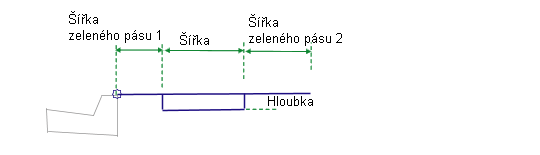

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Udává stranu, ke které je podsestava vložena.	Levá / Pravá	Pravá
Šířka	Šířka betonového chodníku	Numerický, kladný	1,8 m 6,0 ft
Hloubka	Hloubka betonového chodníku	Numerický, kladný	0,1 m 0,333 ft
Šířka ochranného pásu 1	Šířka vnitřní zóny ochranného pásu	Numerický, kladný	0 ft, m
Šířka ochranného pásu 2	Šířka vnější zóny ochranného pásu	Numerický, kladný	0 ft, m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Spojnice pro vnitřní zónu ochranného pásu, chodník a vnější zónu ochranného pásu se vkládají směrem od bodu připojení v horizontálním sklonu. Zóny ochranného pásu je možné vynechat tak, že se jejich šířka nastaví na nulu.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí zónu ochranného pásu a chodník tak, jak určují vstupní parametry.

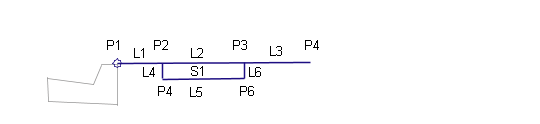

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P2	HranChodníkVnitřní	Vnitřní hrana chodníku na upraveném terénu
P3	HranChodníkVnější	Vnější hrana chodníku na upraveném terénu
L1	Povrch RefPovrch
L2	Povrch Chodník	Horní spojnice stavebního objektu chodníku
L3	Povrch RefPovrch
L4 – L6	Chodník RefPovrch
S1	Chodník	Betonová plocha chodníku
