LiniePatySvahuVícenásobnýPovrch

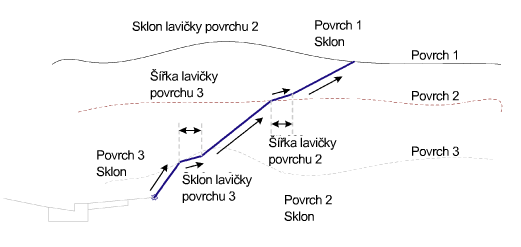

Tato podsestava umožňuje určit pro každý typ materiálu tři vrstvy povrchu a sklony výkopu.

V případě přechodu mezi typy lze také vložit lavičku.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr Popis Typ Výchozí
Strana Určuje, na kterou stranu se umístí podsestava. Levá/Pravá Pravá
Sklon výkopu povrchu 1 Sklon pro použití u materiálu povrchu 1 Numerický, kladný 4 (:1)
Šířka lavičky povrchu 2 Určuje šířku lavičky mezi povrchy 1 a 2 (pro vynechání zadejte nulu). Numerický, kladný 0
Sklon lavičky povrchu 2 Určuje sklon volitelné lavičky. Numerický, kladný 4 (:1)
Sklon výkopu povrchu 2 Sklon pro použití u materiálu povrchu 2 Numerický, kladný 2 (:1)
Šířka lavičky povrchu 3 Určuje šířku lavičky mezi povrchy 1 a 2 (pro vynechání zadejte nulu). Numerický, kladný 0
Sklon lavičky povrchu 3 Určuje sklon volitelné lavičky. Numerický, kladný 4 (:1)
Sklon výkopu povrchu 3 Sklon pro použití u materiálu povrchu 3 Numerický, kladný 1 (:1)
Sklon násypu Sklon spojnice linie paty svahu v podmínkách násypu Numerický, kladný 4 (:1)
Umístit výplňový materiál Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. Řetězec Žádné
Omezení sklonu 1 Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. Sklon 1 : 1
Tloušťka materiálu 1 Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. Numerický, kladný 12 palců
Název materiálu 1 Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. Řetězec Rip Rap
Omezení sklonu 2 Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. Sklon 2 : 1
Tloušťka materiálu Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. Numerický, kladný 6 palců
Název materiálu Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. Řetězec Rip Rap
Omezení sklonu 3 Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. Sklon 4 : 1
Tloušťka materiálu Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. Numerický, kladný 4 palců
Název materiálu Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. Řetězec Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr Popis Stav
Povrch 1 Horní povrch stávajícího terénu Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. Požadováno
Povrch 2 První podpovrchová vrstva Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. Volitelné
Povrch3 Druhá podpovrchová vrstva Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. Volitelné

Výstupní parametry

Parametr Popis Typ Výchozí
Odsazení linie paty svahu Odsazení bodu linie paty svahu Numerický Odsazení linie paty svahu
Výška linie paty svahu Výška bodu linie paty svahu Numerický Výška linie paty svahu

Chování

V případě násypu se vloží spojnice linie paty svahu se sklonem určeným vstupním parametrem sklonu pro povrch 1. V případě výkopu nejprve podsestava ověří, zda se nachází pod povrchem 3. Použije sklon povrchu 3 a zjišťuje možné průsečíky. Tento postup se zopakuje pro každý další povrch. Při změnách povrchu lze případně mezi povrchy přidat volitelné přechody. Použije se šířka lavičky a sklon povrchu, který byl právě protnut.

Poznámka:

V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

Tato podsestava se zobrazuje v režimu návrhu s využitím vstupních parametrů pro sklon povrchu 1 a sklon násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar Kódy Popis
P1 Napojení, Napojení_Výkop nebo Napojení_Násyp Bod počátku svahování. PočátekSvahVýkop se použije, pokud spojnice linie paty svahu má sklon směrem nahoru; PočátekSvahNásyp se použije, pokud spojnice linie paty svahu má sklon směrem dolů.
P2 LiniePatySvahu, LiniePatySvahu_Výkop nebo LiniePatySvahu_Násyp Bod linie paty svahu
P3-P6 LiniePatySvahu nebo LiniePatySvahu_Výkop Bod linie paty svahu
L1 Povrch, Srovnávací rovina, Sklon_Spojnice
L1 LiniePatySvahu nebo LiniePatySvahu_Výkop Spojnice linie paty svahu pro řez výkopu
L1 LiniePatySvahu, LiniePatySvahu_Násyp Spojnice linie paty svahu pro řez násypu
L2-L5 Povrch, Srovnávací rovina, LiniePatySvahu_Násyp nebo LiniePatySvahu_Výkop Spojnice pro sklony přes povrchy
Poslední L Povrch, Srovnávací rovina, LiniePatySvahu nebo LiniePatySvahu_Výkop Poslední spojnice

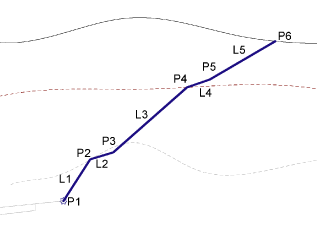

Kódovací diagram
