MostníKrabicovýNosník1

Připojení

Bod připojení je ve středové ose na upraveném terénu mostní vozovky. Příčný řez mostu se vytvoří na levou a pravou stranu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Šířka vlevo	Šířka levé strany mostní vozovky	Numerický, kladný	5,34 m 17,8 ft
Šířka vpravo	Šířka pravé strany mostní vozovky	Numerický, kladný	5,34 m 17,8 ft
Vlevo – použít klopení vozovky	Určuje, že se má na levé straně mostu použít sklon klopení vozovky.	Seznam možností: Ne, Sklon vnitřního pruhu, Sklon vnějšího pruhu	Sklon vnějšího pruhu
Výchozí levý sklon	Určuje výchozí sklon levé strany mostu, pokud není zadán sklon klopení vozovky.	Numerický	-2.0%
Vpravo – použít klopení vozovky	Určuje, že se má na pravé straně mostu použít sklon klopení vozovky.	Seznam možností: Ne, Sklon vnitřního pruhu, Sklon vnějšího pruhu	Sklon vnějšího pruhu
Výchozí pravý sklon	Určuje výchozí sklon pravé strany mostu, pokud není zadán sklon klopení vozovky.	Numerický	-2.0%
Hloubka podhledu	Vertikální vzdálenost od hrany mostní vozovky k podhledu	Numerický, kladný	2,0 m 6,67 ft
Hloubka hrany	Tloušťka mostní vozovky v hraně	Numerický, kladný	0,150 m 0,5 ft
Hloubka příruby	Svislá vzdálenost od hrany mostní vozovky ke kořenu příruby	Numerický, kladný	0,300 m 1,0 ft
Šířka přesahu	Šířka přesahu	Numerický, kladný	1,2 m 4,0 ft
Šířka nosníku	Šířka nosníku	Numerický, kladný	2,0 m 6,67 ft
Zahrnout bariéry Vynechat bariéry	Zahrne nebo vynechá bariéry na každé straně mostovky.	Zahrnout / Vynechat	Zahrnout

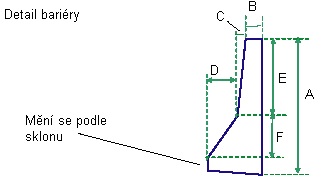

BetSvodidlo A (mm nebo palce)	Výška bariéry ve středu středního dělicího pásu	Numerický, kladný	810 mm 32 in
BetSvodidlo B (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	131 mm 4,5 in
BetSvodidlo C (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	59 mm 2 in
BetSvodidlo D (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	125 mm 5 in
BetSvodidlo E (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	557 mm 22 in
BetSvodidlo F (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	178 mm 7 in

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka vlevo	Může se použít k přepsání pevné hodnoty šířky vlevo a k navázání levého okraje vozovky na odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Šířka vpravo	Může se použít k přepsání pevné hodnoty šířky vpravo a k navázání pravého okraje vozovky na odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)

Parametr

Popis

Typ

Klopení osy rotace

Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr.

Další informace naleznete v části Úpravy navrženého profilu během klopení.

Statický (popis)

Chování

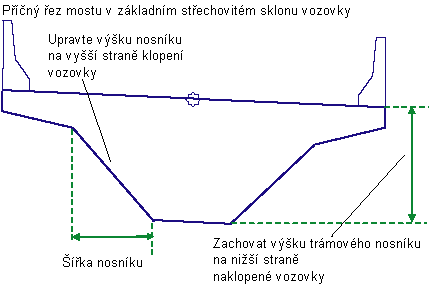

Podsestava vytvoří spojnice pro mostní vozovku a spodní šachtu na základě zadaných vstupních parametrů. V klopení se neotáčejí celé stavební objekty. Hloubka podhledu zachová danou hodnotu od horního okraje mostovky na nižší straně mostu a výška nosníku se upraví na vyšší straně u paty mostovky.

Jestliže pole Zahrnout bariéry má hodnotu Ano, na pravou a levou hranu vozovky se přidají řezy bariér typu New Jersey. Sklony spodků bariér se upraví tak, aby souhlasily se sklony vozovky.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí stavební objekt mostu a bariéry tak, jak určují hodnoty vstupních parametrů.

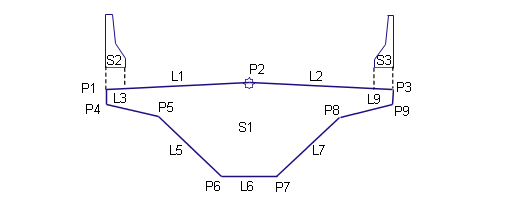

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1, P3	HranMostovka	Hrana mostní vozovky
P2	VrcholMostovka	Střechovitý sklon na mostní vozovce
L1, L2	Mostovka, Povrch
L3 – L9	Most	Spojnice substruktury mostu
Vechny spojnice bariéry	BetSvodidlo
S1	Most
S2, S3	BetSvodidlo
