ZákladníBočníSvahVýkopuPříkopu

Tato podsestava se využívá k uzavření hrany vozovky směrem k bodu linie paty svahu v podmínkách výkopu i násypu.

Výkopová situace zahrnuje volitelný příkop. Konečnou spojnici promítání hrany paty svahu je možné vynechat v případech, kdy model koridoru je potřeba zanechat nedokončený. Příklad: toto lze udělat tak, že povrchy zemního tělesa nebo sousední vlastnosti se mohou navázat na bod počátku svahování na nedokončené vozovce. Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).

Připojení

Bod připojení je na vnitřní hraně přivráceného spádu výkopu a na vnitřní hraně linie paty svahu násypu.

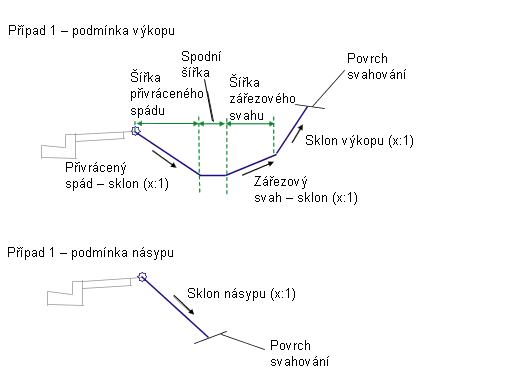

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Spojnice linie paty svahu	Obsahuje nebo neobsahuje spojnici linie paty svahu.	Zahrnout / Vynechat	Zahrnout
Sklon výkopu	Sklon spojnice linie paty svahu pro výkop	Numerický, kladný	2 : 1
Sklon násypu	Sklon spojnice linie paty svahu pro násyp	Numerický, kladný	4 : 1
Spád přivráceného spádu	Šířka spojnice přivráceného spádu příkopu (pouze výkop)	Numerický, kladný	4 : 1
Šířka přivráceného spádu	Šířka spojnice přivráceného spádu příkopu (pouze výkop)	Numerický, kladný	1,2 m 4,0 ft
Spodní šířka	Šířka spodní části příkopu	Numerický, kladný	0,6 m 2,0 ft
Sklon zadního sklonu	Sklon spojnice zářezového svahu příkopu (pouze výkop)	Numerický, kladný	4 : 1
Šířka zadního sklonu	Šířka spojnice zadního sklonu příkopu (pouze výkop)	Numerický, kladný	1,2 m 4,0 ft
Možnost zaoblení	Určuje zaoblení spojnice linie paty svahu v záchytném bodu.	Řetězec	Žádné
Zaoblení podle	Určuje, jaký parametr se použije pro zaoblení.	Řetězec	Délka
Parametr zaoblení	Určuje hodnotu délky nebo poloměru.	Numerický, kladný	1,500 ft
Mozaika zaoblení	Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).	Numerický, kladný	6
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu pro promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné.

Chování

Bod připojení se testuje za účelem zjištění, zda jde o výkop nebo násyp. Jestliže je v násypu, spojnice linie paty svahu násypu se prodlouží na povrch linie paty svahu v daném sklonu násypu. Jestliže je ve výkopu, přidá se přivrácený spád, spodní část příkopu a zadní sklon a spojnici linie paty svahu výkopu se prodlouží z konce zadního sklonu na povrch linie paty svahu v daném sklonu výkopu.

Tato podsestava volitelně umožňuje přidat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.

Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Spojnice ve spodní úrovni jsou kódovány Srovnávací rovinou a spojnice linie paty svahu jsou kódovány Povrchem. Tvary uzavřené těmito materiály jsou kódovány názvem materiálu.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí obecný sklon výkopu a násypu se šipkami na koncích.

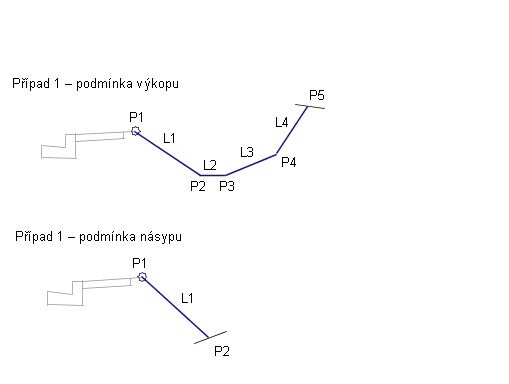

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	Svahování PočátekSvahNásyp	Pouze podmínka násypu – bod počátku svahování pro spojnici linie paty svahu
P2	HranPříkopVnitřní HranaPatySvahu Násyp&Terén	Pouze podmínka výkopu – vnitřní hrana příkopu Pouze podmínka násypu – bod linie paty svahu
P3	HranPříkopVnější	Pouze podmínka výkopu – vnější hrana příkopu
P4	PočátekSvahVýkop	Pouze podmínka výkopu – bod počátku svahování pro spojnici linie paty svahu
P5	HranaPatySvahu Výkop&Terén	Pouze podmínka výkopu – bod linie paty svahu
L1 – L4	Povrch RefPovrch	Nezpevněný upravený terén
L1	Povrch RefPovrch HranaPatySvahu Násyp&Terén	Spojnice linie paty svahu v násypu
L4	Povrch RefPovrch HranaPatySvahu Výkop&Terén	Linie paty svahu ve výkopu
