Tato podsestava vytvoří otevřený žlab s parabolickým dnem, s volitelnou výplní a spojnicemi zářezového svahu.
Připojení
Bod připojení je nad středovým bodem šířky dna ve výšce, která je rovna parametru Hloubka.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Hloubka | Vertikální odsazení dolů od výšky navrženého profilu do spodní části příkopu. | Numerický, kladný |
2,0 m 6,0 ft |
| Spodní šířka | Šířka dolní části kanálu. | Numerický, kladný |
2,0 m 6,0 ft |
| Body mozaiky oblouku | Počet bodů mozaiky na parabolickém oblouku | Celé číslo, kladné | 7 |
| Boční svah | Boční svah kanálu | Numerický | 1 (:1) |

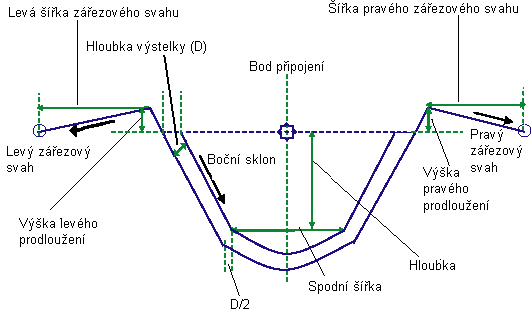

| Hloubka výplňového materiálu | Hloubka výplně kanálu Hloubka výplňového materiálu se měří kolmo ke straně sklonu, jak je ukázáno na předchozím diagramu. | Numerický, kladný |
0,1 m 0,33 ft |
| Levý označený bod | Volitelný označený bod na nejvzdálenějším vnějším bodu kanálu po levé straně; pokud se nezadá žádný kód, pak zadaný označený bod se nevloží. | Řetězec | |
| Pravý označený bod | Volitelný označený bod na nejvzdálenějším vnějším bodu kanálu po pravé straně; pokud se nezadá žádný kód, pak zadaný označený bod se nevloží. | Řetězec | |
| Výška levého prodloužení | Prodloužení levé strany kanálu nad bodem vložení | Numerický, kladný |
0,5 m 1,67 ft |
| Levá šířka zářezového svahu | Šířka zavážky kanálu nalevo | Numerický, kladný |
1,5 m 5,0 ft |
| Levý zářezový svah | Sklon zavážky kanálu nalevo | Numerický | 4 (:1) |
| Výška pravého prodloužení | Prodloužení pravé strany kanálu nad bodem vložení | Numerický, kladný |
0,5 m 1,67 ft |
| Šířka pravého zářezového svahu | Šířka zavážky kanálu na pravé straně | Numerický, kladný |
1,25 m 5,0 ft |
| Pravý zářezový svah | Sklon zavážky kanálu napravo | Numerický | 4 (:1) |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Výška levého prodloužení | Může se použít k přepsání pevné výšky prodloužení na levé straně a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Levá šířka zářezového svahu | Může se použít k přepsání pevné šířky levého zářezového svahu a k navázání na trasu odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Výška levého zářezového svahu | Může se použít k přepsání pevného levého zářezového svahu a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Výška pravého prodloužení | Může se použít k přepsání pevné výšky prodloužení na pravé straně a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Levá šířka zářezového svahu | Může se použít k přepsání pevné šířky pravého zářezového svahu a k navázání na trasu odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Výška levého zářezového svahu | Může se použít k přepsání pevného pravého zářezového svahu a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
Výstupní parametry
Žádné.
Chování
Tato podsestava vytvoří tvar otevřeného žlabu s využitím vstupních parametrů. Bod připojení je obvykle na začátku základny v souvisejících trasách a profilech. V dolní levé a pravé spojnici spodního bočního svahu jsou body umístěny pomocí zadaného parametru Spodní šířka. Mezi těmito dvěma body se nakreslí parabolický oblouk se spádem dovnitř a spádem ven, které jsou rovny zadanému parametru bočního svahu. Délka parabolického oblouku se rovná hodnotě Spodní šířka. Tento parabolický oblouk se nakreslí v mozaikových spojnicích pomocí parametru Body mozaiky oblouku. Jestliže je index mozaiky lichý, bod se přidá přímo pod bod připojení podsestavy.
Pro hloubku výplně kanálu platí, že je-li zadána kladná hodnota parametru Hloubka výplňového materiálu, je výplňový materiál nakreslen okolo kanálu. Hloubka výplňového materiálu se měří kolmo ke straně sklonu, jak je ukázáno na předchozím diagramu. Jestliže je v poli Hloubka výplňového materiálu zadána nulová hodnota, nevloží se žádné spojnice.
Podobně platí, že pokud se zadá nulová hodnota pro levé nebo pravé rozšíření a pro šířky zářezového svahu, tyto spojnice se vynechají nebo se nenakreslí. Výšku rozšíření je možné ovládat pomocí přidružení cílového parametru profilu. Podobně také výšku nejvzdálenějšího vnějšího bodu zářezového sklonu je možné zadat pomocí cílového parametru profilu. Chcete-li natlačit nejvzdálenější vnější bod zářezového sklonu do výšky vrcholu kanálu, proveďte přidružení k profilu upraveného terénu kanálu, ke kterému je tato šablona typických řezů připojena.
Pokud se Šířka zářezového svahu vynechá, označený bod je umístěn na vnějším bodu rozšíření výšky kanálu. Pokud se vynechá také spojnice prodloužení výšky kanálu, označený bod je v nejvzdálenějším vnějším bodě na horní části kanálu.
V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Hloubka výplňového materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo k bočnímu sklonu. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu se tato podsestava nakreslí tak, jak je definována pomocí vstupních parametrů, počínaje od bodu připojení.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod / Spojnice | Kódy | Popis |
|---|---|---|
| P1 | KanálProudnice | Středový bod dna kanálu |
| P2, P3 | KanálDno | |
| P4, P5 | KanálHranaHorní | |
| P6, P7 | KanálProhloubení | |
| P8, P9 | KanálOdvrácenýSklon | |
| P13 | ||
| L1, L2, L3 | RefPovrch, KanálDno a Povrch (pokud se NEPOUŽIJE výplň). | |
| L4 až L7 | RefPovrch, Povrch | |
| L8 až L12 | KanálDno a VRCH (pokud se NEPOUŽIJE výplň). | |
| S1 | MateriálZpevnění | Výplňový materiál kanálu |

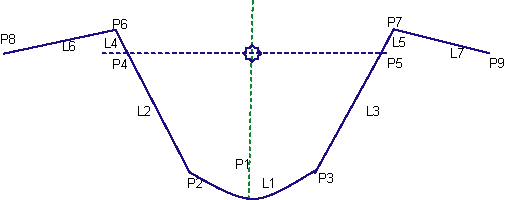

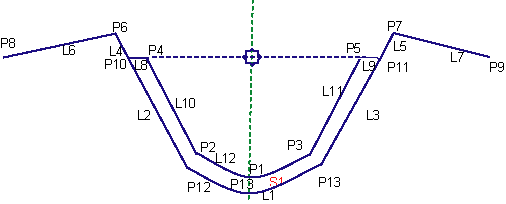

Kódovací diagram
