BočníPříkop

Tato podsestava slouží k vytvoření příkopu s volitelnými zadními a předními sklony.

Připojení

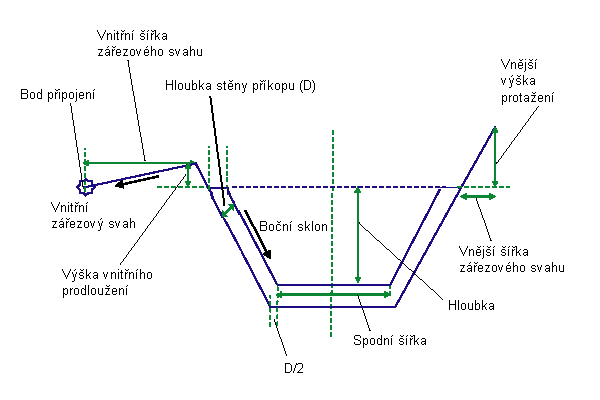

Bod připojení je nejvzdálenější vnitřní bod na spojnici zemního tělesa před stavebním objektem příkopu. Jestliže se spojnice zemního tělesa vynechají, bod připojení je nejvzdálenější vnitřní bod na vnitřní stěně příkopu (ukázáno v modré kružnici).

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Hloubka	Vnitřní hloubka příkopu.	Numerický, kladný	0.45 m 1.5 stopy
Spodní šířka	Šířka dolní části kanálu.	Numerický, kladný	0.5 m 1.5 stopy
Boční svah	Boční svah příkopu	Numerický	1:2
Hloubka stěny příkopu	Hloubka stěny příkopu Tato hodnota se měří kolmo ke straně sklonu, jak je ukázáno na předchozím diagramu.	Numerický, kladný	0.1 m 0.33 stopy
Výška vnitřního prodloužení	Nenakreslené prodloužení příkopu uvnitř, přes bod připojení	Numerický, kladný	0.15 m 0.45 stopy
Vnitřní šířka zářezového svahu	Šířka zavážky příkopu na vnitřní straně	Numerický, kladný	1.5 m 5.0 stop
Vnější šířka zářezového svahu	Šířka nenakreslené šířky za vnějším bodem stavebného objektu příkopu	Numerický, kladný	0.1 m 0.33 stopy

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar pro stavební objekt příkopu, jak je ukázáno na obrázku nahoře.

Poznámka:

V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Hloubka stěny příkopu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a novějších verzích se tento parametr měří kolmo ke straně sklonu. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

V režimu návrhu je tato podsestava vytvořena směrem ven, počínaje od bodu připojení tak, jak definují vstupní parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P1, P6	PříkopRub
P2, P5	PříkopLíc
P10	HranPříkopVnitřní
P11	HranPříkopVnější
L9, L10, L11	Povrch, RefPovrch
L1 až L5	Povrch, PříkopVnitřníHrana
L6, L7, L8	RefPovrch, PříkopDno
S1	Příkop	Plocha tvaru stavebního objektu příkopu

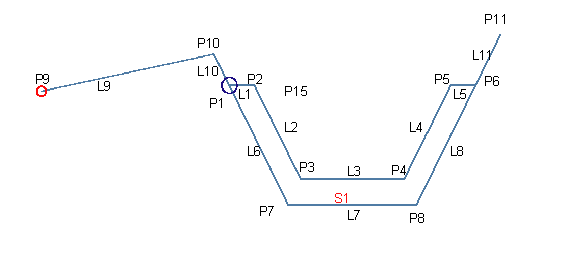

Kódovací diagram
