JednoducháProtihlukováBariéra

Připojení

Bod připojení leží na vnitřní hraně bariéry, která se obvykle nachází na vnější hraně cesty nebo krajnice či jiného prvku vozovky.

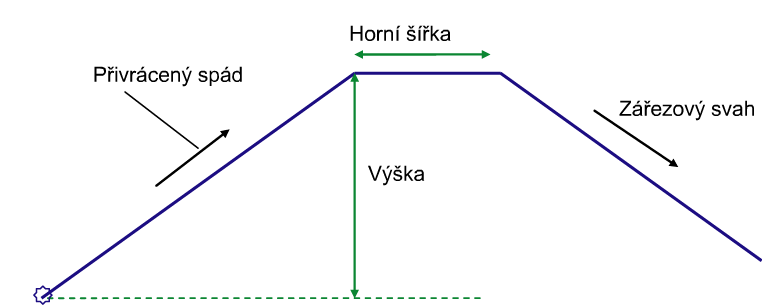

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Horní šířka	Šířka horní části bariéry.	Numerický, kladný	1,0 m 3,0 ft
Přivrácený spád	Výchozí sklon spojnice přivráceného spádu bariéry.	Numerický	1:1.5
Zářezový svah	Výchozí sklon spojnice zářezového svahu bariéry.	Numerický	1:1.5
Výška	Určuje výšku bariéry měřenou od výšky bodu připojení.	Numerický, kladný	3,00 m 9,00 ft
Tloušťka ornice	Určuje hloubku výplňového materiálu podél spojnice linie paty svahu. Při zadání nulové hodnoty není přidán žádný výplňový materiál.	Numerický, kladný	0.0
Kód tvaru ornice	Určuje kód tvaru pro materiál ornice.	Řetězec	Ornice

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Cílový povrch	Lze použít k navázání zadní strany bariéry na existující povrch v uživatelem definovaném sklonu. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Výška bariéry nahoře	Výška středu horní spojnice bariéry	Numerický
Odsazení bariéry nahoře	Odsazení středu horní spojnice bariéry	Numerický
Tloušťka ornice	Tloušťka materiálu ornice	Numerický
Zářezový svah	Sklon spojnice zářezového svahu protihlukové bariéry	Numerický
Odsazení bariéry na konci	Odsazení koncového bodu protihlukové bariéry	Numerický
Výška bariéry na konci	Výška koncového bodu protihlukové bariéry	Numerický

Chování

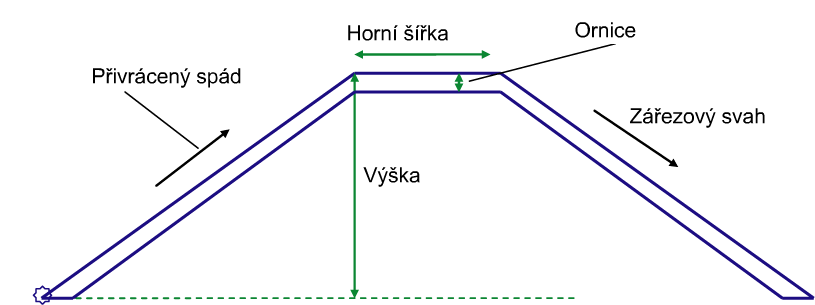

Tato protihluková bariéra se vkládá od bodu připojení; přivrácený spád a zářezový svah přitom zadává uživatel. Při nastavení nulové horní šířky vznikne trojúhelníková protihluková bariéra. Jestliže je u této podsestavy vybrána vrstva ornice, vznikne vrstva výplňového materiálu, jak je znázorněno níže. (Poznámka: V bodu připojení se vkládá vodorovná spojnice tak, aby tloušťka materiálu byla rovna zadané hodnotě.)

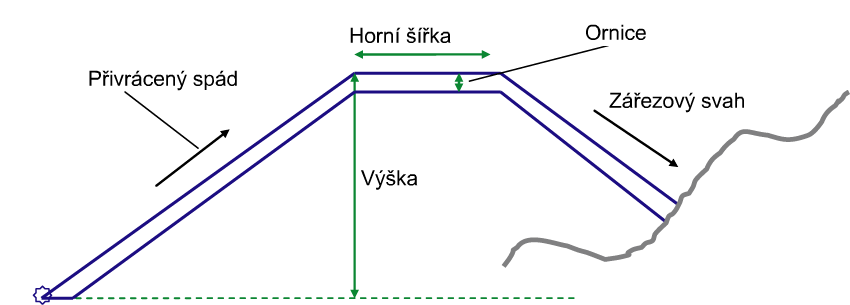

Pokud je zářezový svah navázán na povrch, je výška této strany upravena tak, aby tvořila linii paty svahu na povrchu, jak je znázorněno níže.

Není-li zářezový svah navázán na povrch, je výška této strany nastavena na zadanou výšku. Jestliže je povrch v tomto bodu vyšší než vršek bariéry, je nakreslena spojnice zářezového svahu směrem dolů se zadanými parametry sklonu a výšky.

Operace režimu návrhu

V režimu návrhu nakreslí tato podsestava spojnice znázorňující výchozí parametry včetně výšky zářezového svahu.

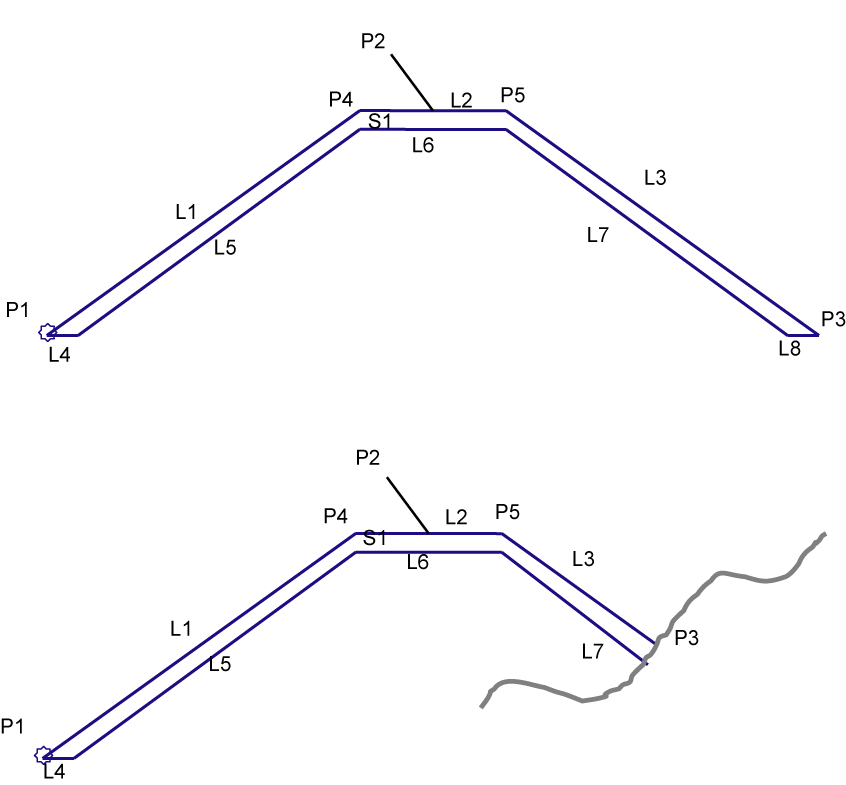

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Typ	Kódy	Popis
P2	OpěrZeďVrch	Horní bod bariéry
P3	OpěrZeďZákladVnější	Bod linie paty svahu pláně
P3	HranaPatySvahu	Pouze při nastavení cílového povrchu
P4	HranLavičkaVnitřní	Vnitřní hrana vršku bariéry (pokud horní šířka není nulová)
P5	HranLavičkaVnější	Vnější hrana vršku bariéry (pokud horní šířka není nulová)
L1, L2,L3	Povrch	Upravený terén krajnice
L1, L2,L3	RefPovrch	Pouze pokud je tloušťka ornice nulová
L4 až L7	RefPovrch	Pouze pokud má tloušťka ornice kladnou hodnotu
L8	RefPovrch	Pouze pokud není nastaven cílový povrch
S1	Uživatelem definovaný kód	Uživatelem definovaný kód pro ornici (výchozí hodnota – Ornice)
