Tato podsestava vytvoří příkop s mělkým dnem se stejnými bočními svahy a až třemi vrstvami materiálu zavážky. Šířka příkopu je určena uživatelsky definovanou šířkou a minimálním krytem potrubí.
Připojení
Bod připojení je umístěn na cílovém povrchu ve středu příkopu.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Boční svah | Sklon X : 1 pro boční svahy příkopu | Numerický, kladný | 3 : 1 |
| Hloubka podsypu | Hloubka vrstvy uložení | Numerický, kladný | 0.0 |
| Minimální krytí zvláštní zavážkou | Minimální velikost krytí zvláštní zavážkou uloženého nad největším vnějším průměrem potrubí. | Numerická, kladná | 0.0 |
| Minimální tloušťka zvláštní zavážky | Minimální tloušťka zvláštní zavážky pod nejnižším potrubím. Potrubí se měří od jeho vnějšího průměru. | Numerická, kladná | 0.0 |
| Šířka | Šířka spodní části příkopu | Numerický, kladný |
2,0 m 6,0 ft |
| Odsazení potrubní sítě 1 | Odsazení vnější hrany potrubí od bočního svahu příkopu | Numerický, kladný | 0.0 |
| Odsazení potrubní sítě 2 | Odsazení vnější hrany potrubí od bočního svahu příkopu | Numerický, kladný | 0.0 |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Existující povrch | Existující terén, ke kterému budou připojeny boční svahy. Následující typy objektů lze použít k určení tohoto povrchu jako cílové: povrchy. | Požadováno |
| Potrubní síť 1 | Použito k určení první potrubní sítě. Následující typy objektů lze použít k určení této potrubní sítě jako cílové: potrubní sítě. | Požadováno |
| Potrubní síť 2 | Použito k určení druhé potrubní sítě. Následující typy objektů lze použít k určení této potrubní sítě jako cílové: potrubní sítě. | Volitelné |
Výstupní parametry
Žádné.
Chování
V obou případech určí podsestava dno příkopu podle jeho hloubky a šířku příkopu na základě umístění potrubí v dané potrubní síti. Minimální krytí zvláštní zavážkou je určeno na základě měření vzdálenosti od osy trasy nejvyššího nalezeného potrubí ve vybraném úseku. Minimální tloušťka zvláštní zavážky je určena na základě měření vzdálenosti od spodního vnějšího průměru nejnižšího nalezeného potrubí ve vybraném staničení.

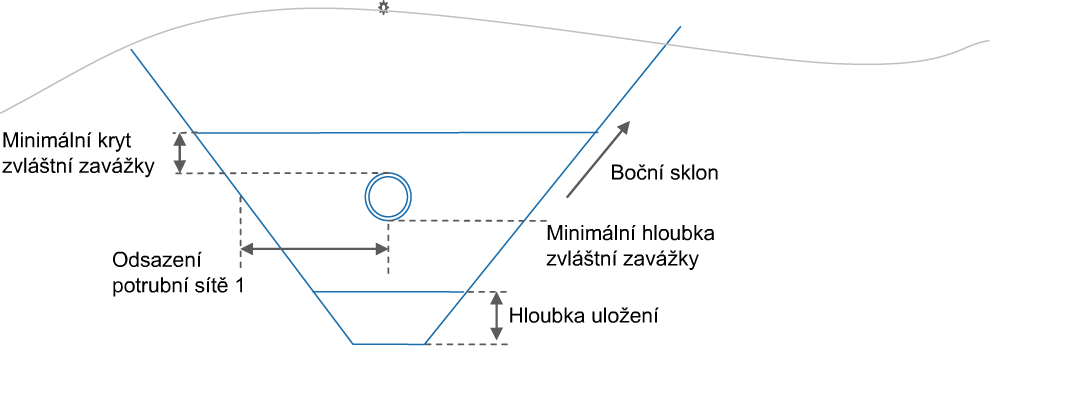

Případ 1: Vybrána jedna potrubní síť
Jestliže je vybrána pouze Potrubní síť 1, bude podsestava hledat osu trasy potrubí 1 m (3 ft) nalevo a napravo od řídicí základny ve vybraném staničení. Použijte hodnotu odsazení pro Potrubní síť 1 na obě strany a určete tak šířku příkopu nebo minimální šířku, podle toho, která z obou hodnot je větší. Hodnota odsazení je použita od vnější stěny potrubí, jak je znázorněno na obrázku. Dno příkopu je určeno hodnotou vnějšího průměru potrubí, k níž jsou přičteny hodnoty Minimální tloušťka zvláštní zavážky a Hloubka lože.

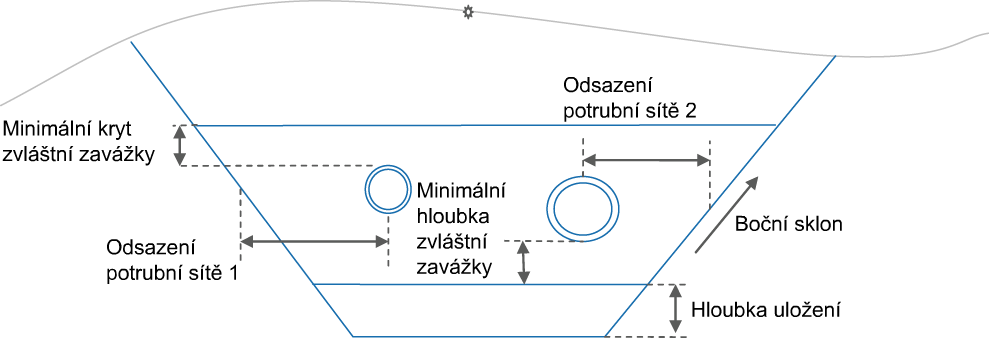

Případ 2: Vybrány dvě potrubní sítě
Jsou-li vybrány dvě potrubní sítě, bude za síť, která leží nalevo od základny, považována Potrubní síť 1. Za síť ležící na pravé straně trasy bude považována Potrubní síť 2. Tloušťka materiálu daná hodnotou Minimální tloušťka zvláštní zavážky je určena hodnotou většího ze dvou vnějších průměrů potrubí, k níž je přičtena hodnota Minimální krytí zvláštní zavážkou. Dno a hloubka příkopu jsou určeny hodnotou menšího ze dvou vnějších průměrů potrubí, k niž jsou přičteny hodnoty Minimální tloušťka zvláštní zavážky a Hloubka lože.
Operace režimu návrhu
Tato podsestava zakreslí v režimu návrhu příkop, jak je ukázáno na předchozím obrázku.

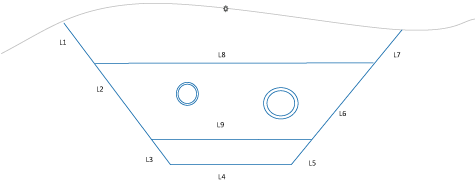

Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod / Spojnice | Kódy | Popis |
|---|---|---|
| P1, P2 | DnoStrouha | |
| P3, P4 | PrůsečStrouha&Terén | |
| P5, P6 | PodsypStrouha | |
| P7, P8 | Příkop_zavážka | |
| L1 - L7 | Srovnávací rovina příkopu | |
| L1, L7, L8 | Příkop_zavážka | |
| L1, L2, L6, L7, L9 | Příkop_uložení | |
| S1 | PodsypStrouha | |
| S2 | ZásypStrouha |

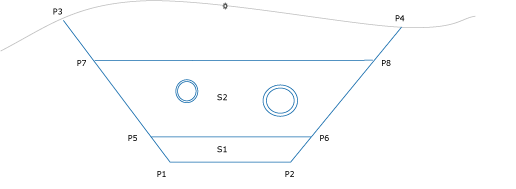

Kódovací diagram
