ZákladníPruh

Tato podsestava vytvoří jednoduchý jízdní pruh.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je na vnitřní hraně jízdního pruhu na upraveném terénu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Šířka	Šířka jízdního pruhu	Numerický, kladný	3,6 m 12,0 ft
Hloubka	Hloubka od upraveného terénu k pláni	Numerický, kladný	0,2 m 0,67 ft
Sklon v %	Sklon jízdního pruhu v procentech	Numerický	-2%

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Parametr	Popis	Typ
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá
Šířka	Šířka jízdního pruhu	Numerický, kladný
Hloubka	Hloubka od upraveného terénu k pláni	Numerický, kladný
Sklon v %	Sklon jízdního pruhu v procentech	Numerický

Chování

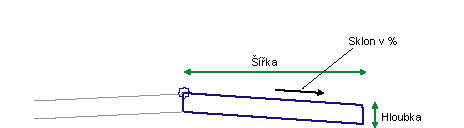

Podsestava vytvoří povrch upraveného terénu a podkladu uzavřený vertikálními spojnicemi na obou koncích. Jízdní pruh je vložen směrem od bodu připojení pro danou šířku, hloubku a svah.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí jízdní pruh s využitím vstupních parametrů.

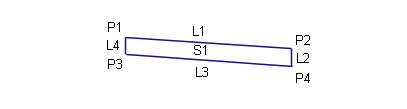

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	Crown	Střechovitý sklon na upraveném terénu
P2	ETW	Hrana vozovky na upraveném terénu
P3	VrcholPláňZákl	Střechovitý sklon vozovky na pláni
P4	HranZpevKrajPláňZákl	Hrana vozovky na podkladu
L1	Top, Pave	Zpevněný upravený terén
L3	RefPovrch, Pláň	Pláň
S1	Pave1
