LiniePatySvahuVnitřníHSP

Tato podsestava vloží řešení projekce linie paty svahu, při kterém bude uplatněn typický sklon, pokud projekce linie paty svahu spadá do rozsahu hranic silničního pozemku.

Jestliže typický sklon nespadá do hranic silničního pozemku, použije se strmější sklon. Pokud ani strmější sklon nespadá do hranic silničního pozemku, může uživatel využít možnosti pro ovládání chování.

Připojení

Bod připojení je na vnitřní hraně první spojnice. Tato podsestava je obvykle připojena k hraně krajnice.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Odsazení ŘÁDKU od základny	+/- odsazení hranice silničního pozemku od základny	Numerický	3,0 m 10,0 ft
Typický sklon násypu	Sklon násypu pro běžné použití	Numerický, kladný	4 (:1)
Maximální sklon násypu	Sklon násypu, který se použije, pokud se linie paty svahu nachází mimo hranice silničního pozemku.	Numerický, kladný	2 (:1)
Typický sklon výkopu	Sklon výkopu pro běžné použití	Numerický, kladný	4 (:1)
Maximální sklon výkopu	Sklon výkopu, který se použije, pokud se linie paty svahu nachází mimo hranice silničního pozemku.	Numerický, kladný	2 (:1)
Zachovat sklon	Určuje, co se má udělat, pokud sklon přesahuje hranice silničního pozemku. K dispozici jsou následující možnosti: Zachovat maximální sklon, přepsat maximální sklon	Seznam	Zachovat maximální sklon
Možnost zaoblení	Určuje zaoblení spojnice linie paty svahu v záchytném bodu.	Seznam možností: Žádné, Kruhové, Parabolické	Žádné
Zaoblení podle	Určuje parametr, který se použije pro zaoblení.	Seznam možností: Délka, Poloměr	Délka
Parametr zaoblení	Určuje hodnotu délky poloměru.	Numerický, kladný	0,5 m
Mozaika zaoblení	Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).	Numerické, kladné, celé číslo	6
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Na výběr máte možnosti Všechny spojnice nebo Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ	Stav
Odsazení ŘÁDKU	Může se použít k přepsání pevného Odsazení HSP a k navázání odsazení HSP na trasu odsazení. Pro jeho určení lze jako cílové objekty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ	Výchozí
Odsazení linie paty svahu	Odsazení bodu linie paty svahu	Numerický	Odsazení linie paty svahu
Výška linie paty svahu	Výška bodu linie paty svahu	Numerický	Výška linie paty svahu

Chování

Tato podsestava se vloží vlevo od bodu připojení, pokud je pro odsazení hranice silničního pozemku zadána záporná hodnota nebo jestliže byla určena trasa odsazení hranice silničního pozemku, která se nachází na levé straně řídicí základny. Kladná hodnota parametru odsazení hranice silničního pozemku způsobí vložení linie paty svahu na pravou stranu. Záporná hodnota znamená vložení vlevo.

Existují tři logické případy pro tuto podsestavu, jak ukazují následující obrázky.

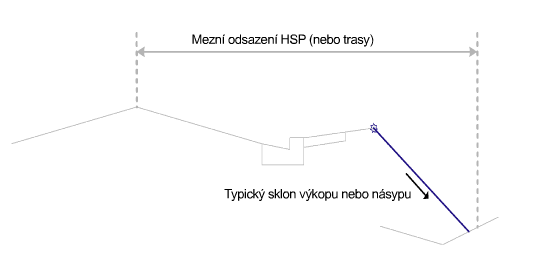

Následující obrázek ukazuje Případ 1.

Typický sklon linie paty svahu umožňuje, aby záchytný bod spadal do limitu odsazení stanoveného numerickou hodnotou nebo umístěním trasy.

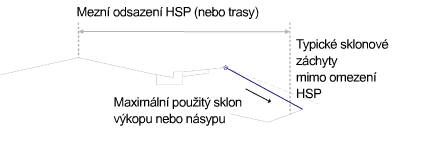

Následující obrázek ukazuje Případ 2.

Typický sklon linie paty svahu vyžaduje, aby záchytný bod spadal mimo limit odsazení stanoveného buď numerickou hodnotou, nebo umístěním trasy. Je-li vstupní parametr Zachovat sklon nastaven na možnost Zachovat maximální sklon, vzroste sklon na maximální hodnotu. V tomto bodu se maximální sklon zachová, a záchytný bod se bude nacházet mimo hranice silničního pozemku.

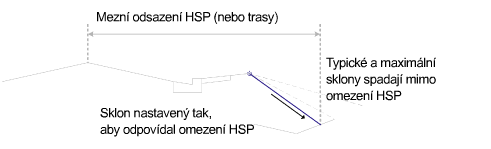

Následující obrázek ukazuje Případ 3.

Typický sklon linie paty svahu vyžaduje, aby záchytný bod spadal mimo limit odsazení stanoveného buď numerickou hodnotou, nebo umístěním trasy. Je-li vstupní parametr Zachovat sklon nastaven na možnost Přepsat maximální sklon, ignorují se omezení sklonu a záchytný bod se umístí v místě odsazení HSP.

Tak jako u všech podsestav napojení na terén jsou v rámci této podsestavy k dispozici ovládací prvky zaoblení a výplňového materiálu.

Poznámka:

V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí všechny spojnice a použije hodnotu typického sklonu tak, jak určují vstupní parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	Napojení, Napojení_Výkop nebo Napojení_Násyp	Bod počátku svahování. PočátekSvahVýkop se použije, pokud spojnice linie paty svahu má sklon směrem nahoru; PočátekSvahNásyp se použije, pokud spojnice linie paty svahu má sklon směrem dolů.
P2	LiniePatySvahu, LiniePatySvahu_Výkop nebo LiniePatySvahu_Násyp	Bod linie paty svahu
L1	Povrch, Srovnávací rovina, LiniePatySvahu, LiniePatySvahu_Výkop, Sklon_Spojnice	Spojnice linie paty svahu pro příčný řez výkopu
L1	Povrch, Srovnávací rovina, LiniePatySvahu, LiniePatySvahu_Násyp, Sklon_Spojnice	Spojnice linie paty svahu pro řez násypu
