Tato podsestava je obecným řešením uzavření řezů z vnější hrany vozovky na bod úseku výkopu nebo násypu.
Nabízí řadu různých řešení pro podmínky výkopu a násypu, které jsou popsány dále. Na základě zadaných vstupních parametrů se nejprve pokusí vytvořit příčný řez výkopu. Pokud to není možné, místo toho vytvoří příčný řez násypu. Konečnou spojnici promítání hrany paty svahu je možné vynechat v případech, kdy model koridoru je potřeba zanechat nedokončený. Příklad: toto lze udělat tak, že povrchy zemního tělesa nebo sousední vlastnosti se mohou navázat na bod počátku svahování na nedokončené vozovce.
Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).
Připojení
Podsestava LiniePatySvahuObecná se obvykle připojuje k podsestavě, která je použita na vnější hraně vozovky, jako je hrana krajnice, podloží chodníku nebo podloží obrubníku. Bod připojení je na vnitřní straně první spojnice výkopu, první spojnice násypu nebo spojnice rozšíření svodidla.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
|
Zahrnout spojnici linie paty svahu Vynechat spojnici linie paty svahu |
Zahrnout nebo vynechat spojnici linie paty svahu. |
Zahrnout / Vynechat |
Zahrnout |
|
Zkušební bod výkopu |
Číslo spojnice výkopu, jejíž vnější konec je zkušební bod pro zjištění, zda příčný řez je ve výkopu nebo v násypu |
Numerické, kladné, celé číslo |
3 |
|
Šířka výkopu 1 |
Šířka spojnice Výkop 1 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 1 |
Sklon (x : 1) spojnice Výkop 1 |
Numerický |
0.0 |
|
Šířka výkopu2 |
Šířka spojnice Výkop 2 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 2 |
Sklon (x : 1) spojnice Výkop 2 |
Numerický |
0.0 |
|
Šířka výkopu 3 |
Šířka spojnice Výkop 3 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 3 |
Sklon (x : 1) spojnice Výkop 3 |
Numerický |
0.0 |
|
Šířka výkopu 4 |
Šířka spojnice Výkop 4 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 4 |
Sklon (x : 1) spojnice Výkop 4 |
Numerický |
0.0 |
|
Šířka výkopu 5 |
Šířka spojnice Výkop 5 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 5 |
Sklon (x : 1) spojnice Výkop 5 |
Numerický |
0.0 |
|
Šířka výkopu 6 |
Šířka spojnice Výkop 6 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 6 |
Sklon (x : 1) spojnice Výkop 6 |
Numerický |
0.0 |
|
Šířka výkopu 7 |
Šířka spojnice Výkop 7 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 7 |
Sklon (x : 1) spojnice Výkop 7 |
Numerický |
0.0 |
|
Šířka výkopu 8 |
Šířka spojnice Výkop 8 |
Numerický, kladný |
0.0 |
|
Sklon výkopu 8 |
Sklon (x : 1) spojnice Výkop 8 |
Numerický |
0.0 |
|
Sklon mělkého výkopu |
Pokus o první, nejmělčí sklon |
Numerický, kladný |
6 ( : 1) |
|
Maximální výška mělkého výkopu |
Maximální povolená výška uzavírající spojnice s využitím sklonu mělkého výkopu |
Numerický, kladný |
1,5 m 5 ft |
|
Sklon středního výkopu |
Pokus o sklon výkopu v případě, že spojnice sklonu mělkého výkopu překročí maximální výšku mělkého výkopu |
Numerický, kladný |
4 ( : 1) |
|
Maximální výška středního výkopu |
Maximální povolená výška uzavírající spojnice s využitím sklonu středního výkopu |
Numerický, kladný |
3 m 10 ft |
|
Sklon příkrého výkopu |
Sklon výkopu, který se má použít, jestliže spojnice sklonu středního výkopu překročí maximální výšku středního výkopu. |
Numerický, kladný |
2 ( : 1) |
|
Šířka násypu 1 |
Šířka spojnice Násyp 1 |
Numerický, kladný |
0.0 |
|
Sklon násypu 1 |
Sklon (x : 1) spojnice Násyp 1 |
Numerický |
0.0 |
|
Šířka násypu 2 |
Šířka spojnice Násyp 2 |
Numerický, kladný |
0.0 |
|
Sklon násypu 2 |
Sklon (x : 1) spojnice Násyp 2 |
Numerický |
0.0 |
|
Šířka násypu 3 |
Šířka spojnice Násyp 3 |
Numerický, kladný |
0.0 |
|
Sklon násypu 3 |
Sklon (x : 1) spojnice Násyp 3 |
Numerický |
0.0 |
|
Sklon mělkého násypu |
Pokus o první, nejmělčí sklon (x : 1) |
Numerický, kladný |
6 ( : 1) |
|
Maximální výška mělkého násypu |
Maximální povolená výška uzavírající spojnice s využitím sklonu mělkého násypu |
Numerický, kladný |
1,5 m 5 ft |
|
Sklon středního násypu |
Sklon násypu, který se má použít, jestliže spojnice sklonu mělkého násypu překročí maximální výšku mělkého násypu |
Numerický, kladný |
4 ( : 1) |
|
Maximální výška středního násypu |
Maximální povolená výška uzavírající spojnice s využitím sklonu středního násypu |
Numerický, kladný |
3 m 10 ft |
|
Sklon příkrého násypu |
Sklon násypu, který se má použít, jestliže spojnice sklonu středního násypu překročí maximální výšku středního násypu |
Numerický, kladný |
2 ( : 1) |
|
Šířka svodidla |
Šířka rozšiřující spojnice svodidla pro sklony násypu s využitím sklonu příkrého násypu. Nula znamená žádné rozšíření svodidla. |
Numerický, kladný |
0,6 m 2 ft |
|
Sklon svodidla v % |
Sklon rozšiřující spojnice svodidla v procentech. |
Numerický |
-2 (%) |
|
Včetně svodidla Vynechat svodidlo |
Hodnota Zahrnout znamená vložení spojnic pro svodidlo do rozšiřujícího segmentu svodidla. Hodnota Vynechat znamená nevložení svodidla. |
Zahrnout / Vynechat |
Vynechat |
|

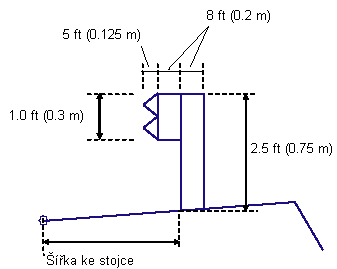

Šířka ke stojce |
Pokud se zahrne svodidlo, jde o šířku od bodu připojení k vnitřní hraně stojky svodidla. |
Numerický |
0,3 m 1 ft |
|
Možnost zaoblení |
Určuje zaoblení spojnice linie paty svahu v záchytném bodu. |
Řetězec |
Žádné |
|
Zaoblení podle |
Určuje, jaký parametr se použije pro zaoblení. |
Řetězec |
Délka |
|
Parametr zaoblení |
Určuje hodnotu délky nebo poloměru. |
Numerický, kladný |
1,500 ft |
|
Mozaika zaoblení |
Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). |
Numerický, kladný |
6 |
|
Umístit výplňový materiál |
Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. |
Řetězec |
Žádné |
|
Omezení sklonu 1 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
1 : 1 |
|
Tloušťka materiálu 1 |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
12 palců |
|
Název materiálu 1 |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 2 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
2 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
6 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 3 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
4 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
4 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Odsazení linie paty svahu |
Odsazení bodu linie paty svahu |
Numerický |
|
Výška linie paty svahu |
Výška bodu linie paty svahu |
Numerický |
Chování
Tato podsestava je vytvořena tak, aby poskytovala mnoho různých konfigurací prázdné zóny, příčného řezu výkopu a příčného řezu násypu. Umožňuje použití až osmi spojnic v řezech výkopu od hrany vozovky k bodu počátku svahování úseku výkopu a jedno z těchto spojnic lze použít jako zkušební bod výkopu. Až tři spojnice násypu je možné použít mimo bod počátku svahování násypu a k dispozici je speciální rozšíření krajnice svodidel pro podmínky příkrého násypu.
Spojnice výkopu jsou označeny jako Výkop 1, Výkop 2, až Výkop 8. Vstupní hodnota zkušebního bodu výkopu udává, které spojnice výkopu končí ve zkušebním bodu výkopu. Použité logické kroky jsou následující:
- Spojnice povrchu výkopu jsou vytvořeny dočasně z Výkopu 1 do spojnice výkopu, která končí ve zkušebním bodu.
- Jestliže zkušební bod nebo jakákoliv část dočasného povrchu jsou pod cílovým povrchem, příčný řez se dokončí jako příčný řez výkopu. Jestliže celá sada dočasných spojnice je nad cílovým povrchem, příčný řez se dokončí jako příčný řez násypu.

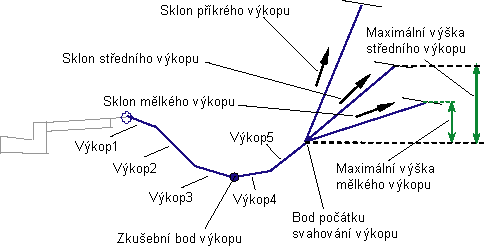

Příklad výkopu ve schématu podsestavy uvádí, kde je definováno pět spojnic výkopu. Zkušební bod výkopu je na třetí spojnici. Příklad násypu uvádí dvě definované spojnic.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Příčný řez výkopu
- Jestliže zkušební bod výkopu je nad cílovým povrchem, spojnice jsou vedeny zpět od zkušebního bodu, až se nalezne průsečík s cílovým povrchem. Příčný řez se ukončí v tomto bodu.
- Jestliže zkušební bod je pod cílovým povrchem, postupně se přidají zbývající spojnice výkopu. Každá spojnice se otestuje, zda protíná povrch linie paty svahu. Pokud ano, příčný řez výkopu končí v průsečíku a přiřadí se příslušné kódy počátku svahování a linie paty svahu.
- Chcete-li ukončit cílový povrch v řezu:
- Je-li hodnota Spojnice linie paty svahu nastavena na Ne, nevypočte se žádný úsek linie paty svahu výkopu.
- Úsek k povrchu linie paty svahu se vypočte pomocí hodnoty sklonu mělkého výkopu.
- Jestliže výška mělkého výkopu překračuje maximální výšku mělkého výkopu, úsek k povrchu linie paty svahu se přepočte pomocí hodnoty sklonu středního výkopu.
- Jestliže výška středního výkopu překračuje maximální výšku středního výkopu, úsek k povrchu linie paty svahu se přepočte pomocí hodnoty sklonu příkrého výkopu.
Příčný řez násypu
- Spojnice násypu se vloží směrem od bodu připojení k bodu počátku svahování násypu, což je vnější hrana poslední nenulové spojnice násypu.
- Pokud spojnice násypu protíná povrch linie paty svahu před dosažením bodu počátku svahování, příčný řez se ukončí v průsečíku a přiřadí se příslušné kódy bodů počátku svahování a linie paty svahu.
- Chcete-li zavřít cílový povrch v násypu:

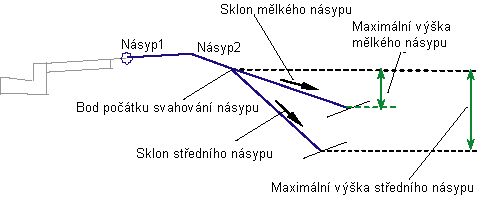

- Úsek cílového povrchu se vypočte pomocí hodnoty sklonu mělkého násypu. Jestliže výška spojnice úseku nepřekročí maximální výšku mělkého násypu, tento sklon se použije pro přidání spojnice do šablony typického příčného řezu; v opačném případě:
- Úsek do cílového povrchu se přepočte pomocí hodnoty sklonu středního sklonu. Jestliže výška spojnice úseku nepřekročí maximální výšku středního násypu, tento sklon se použije pro přidání spojnice do šablony typického příčného řezu; v opačném případě:

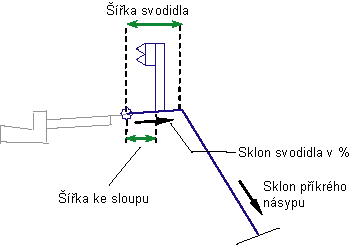

- Je-li zadána nenulová šířka svodidla, spojnice (Výkop 1, Výkop 2 atd.) se odstraní. Rozšiřující spojnice svodidla se přidá v bodu připojení s použitím parametrů Šířka svodidla a Sklon svodidla v %. Úsek do cílového povrchu se přepočte podle vnější hrany rozšiřující spojnice svodidla s použitím hodnoty sklonu příkrého násypu a spojnice se přidá do šablony typického příčného řezu.
- Je-li šířka svodidla nulová, použije se sklon příkrého násypu od bodu počátku svahování násypu.
Svodidlo lze použít pro ty řezy násypu, které splňují kritéria pro použití sklonu příkrého násypu. Jsou-li tato kritéria splněna, šířka svodidla není nulová a pole Zahrnout svodidlo je nastaveno na hodnotu Ano; v tom případě se ve staničení nakreslí svodidlo. Kóty svodidla jsou pevné, jak je uvedeno ve schématu níže.
Operace režimu návrhu

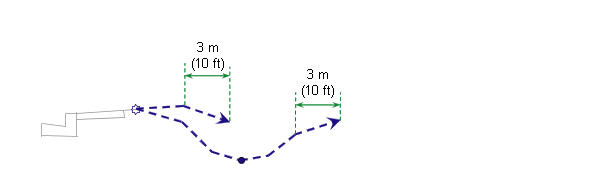

V režimu návrhu tato podsestava zobrazuje řešení mělkého sklonu podmínek výkopu i násypu přerušovanými čarami. Spojnice linie paty svahu se rozšíří ven na horizontální vzdálenost 3 metry nebo 10 stop a ukončí se šipkou.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
CP(n+1) |
HranPříkopVnější |
Zkušební bod příkopu v konci Spojnice výkopu n, kde n je číslo spojnice zkušebního bodu výkopu |
|
CP (1 až n) |
Svahování PočátekSvahVýkop |
Bod počátku svahování pro sklon úseku výkopu |
|
CP10 |
HranaPatySvahu Výkop&Terén |
Vytyčovací bod sklonu výkopu |
|
FP (1 až n) |
Svahování PočátekSvahNásyp |
Bod počátku svahování pro sklon úseku násypu |
|
FP5 |
HranaPatySvahu Násyp&Terén |
Vytyčovací bod sklonu násypu |
|
Vechny spojnice |
Povrch RefPovrch |
Všechny spojnice výkopu, násypu a svodidla |
|
Body svodidla |
Žádné |
Bodům ve svodidle, pokud je zahrnuto, nejsou přiřazeny žádné kódy. |
|
Spojnice svodidla |
Svodidlo |
Všechny spojnice svodidla, pokud je zahrnuto. |
|
Konečná spojnice linie paty svahu |
Povrch RefPovrch HranaPatySvahu Výkop&Terén |
Spojnice linie paty svahu pro příčný řez výkopu |
|
Konečná spojnice linie paty svahu |
Povrch RefPovrch HranaPatySvahu Násyp&Terén |
Spojnice linie paty svahu pro příčný řez násypu |

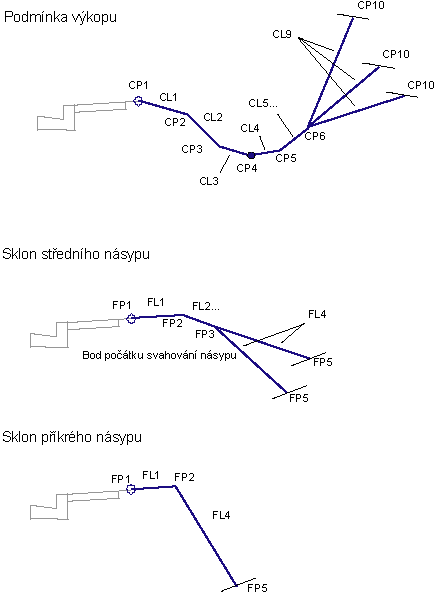

Kódovací diagram
