ZákladníObrubník

Tato podsestava vytvoří jednoduchý obrubník na okraji vozovky. Je možné ji připojit na kteroukoliv vnější hranu zpevnění nebo na hranu středního dělicího pásu uvnitř.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

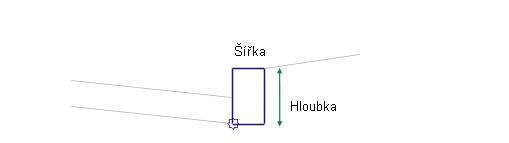

Bod připojení je na přední plošce obrubníku pro případ 1 a na zadní plošce obrubníku pro případ 2.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá/Pravá	Pravá
Šířka	Šířka obrubníku	Numerický, kladný	0,225 m 0,75 ft
Hloubka	Hloubka obrubníku	Numerický, kladný	0,45 m 1,5 ft
Bod připojení	Určuje bod připojení obrubníku jako buď Přední ploška, nebo Zadní ploška	Booleovský	Přední ploška
Hloubka pod	Hloubka obrubníku pod vnitřním bodem připojení.	Numerický, kladný	0,3 m 1,0 ft
Zadní výška	Viditelná výška zadního čela obrubníku.	Numerický, kladný	0,0 m 0,0 ft
Odklonění líce obrubníku	Určuje odklonění předního čela obrubníku. Svislé čelo lze nastavit zadáním hodnoty 0 stupňů.	Úhlový	0 stupňů
Použít odklonění na vršek obrubníku	Nastaví vršek obrubníku kolmo k jeho přednímu čelu.	Booleovské: Ano/Ne	Ano

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Tato podsestava vytvoří pravoúhlý tvar pro jednoduchý obrubník s bodem připojení ve spodní vnitřní hraně obrubníku.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí tvar obrubníku tak, jak určují vstupní parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

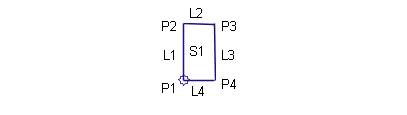

Bod, spojnice nebo tvar	Kódy	Popis
P1	HranObrubníkSpodní	Vnitřní spodní část obrubníku
P2	HranObrubníkHorní	Vnitřní horní část obrubníku
P3	HranObrubníkRub	Vnější horní část obrubníku
Všechny spojnice	Obrubník
S1	Obrubník
