Tato podsestava vloží krajnici, kterou lze použít k ovládání klopení. Podporuje také prodloužení vrstev Zpevnění 2 a Zpevnění 3 a proměnný spád srovnávací roviny.
Připojení
Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana |
Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení. |
Levá / Pravá | Pravá |
| Šířka krajnice | Šířka od bodu připojení do bodu počátku svahování krajnice | Numerický |
2,4 m 8,0 ft |
| Prodloužení vrstvy Zpevnění 2 | Určuje délku prodloužení hladiny Zpevnění 2 z bodu připojení. | Numerický | 0,05 m |
| Prodloužení vrstvy Zpevnění 3 | Určuje délku prodloužení hladiny Zpevnění 3 z bodu připojení. | Numerický | 0,10 m |
| Použití sklonu naklopení vozovky | Určuje použití sklonu ze specifikace klopení definované na trase základny. |
Seznam voleb:
|
Ne |
| Směr sklonu krajnice |
Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu |
Seznam voleb:
|
Od vrcholu střechovitého sklonu vozovky |
| Výchozí sklon krajnice | Výchozí sklon krajnice, není-li zadán sklon klopení vozovky. | Numerický, spád | -2.500% |
| Typ linie paty pláně vozovky | Zvolí, zda se má zachovat spojnice linie paty svahu na pevný sklon s proměnnou šířkou, nebo zachovat pevnou šířku s proměnným sklonem | Seznam voleb: a) Zachovat sklon, upravit šířku, b) Zachovat šířku, upravit sklon | Zachovat sklon, upravit šířku |
| Sklon linie paty svahu | Hodnota pevného sklonu spojnice linie paty svahu v případě použití možnosti zachování sklonu. | Numerický, kladný | 4 ( : 1) |
| Šířka linie paty svahu | Hodnota pevné šířky spojnice linie paty svahu v případě použití možnosti zachování šířky. | Numerický, kladný |
3 m 10 ft |
| Šířka Zpevnění 1 | Šířka rozšíření Zpevnění 1 | Numerický, kladný | 0 |
| Šířka Zpevnění 2 | Šířka rozšíření Zpevnění 2 | Numerický, kladný | 0 |
| Hloubka zpevnění | Hloubka povrchu vozovky (nula pro vynechání) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Kryt1 | Tloušťka vrstvy Kryt1 (nula pro vynechání) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Kryt2 | Tloušťka vrstvy Kryt2 (nula pro vynechání) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka Zpevnění 3 | Tloušťka vrstvy Zpevnění3 (Pro vynechání zadejte nulu.) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Základna1 | Tloušťka vrstvy Základna1 (nula pro vynechání) | Numerická, nezáporná |
0,100 m 0,333 ft |
| Hloubka vrstvy Základna2 | Tloušťka vrstvy Základna2 (nula pro vynechání) | Numerická, nezáporná |
0,100 m 0,333 ft |
| Hloubka vrstvy Základna3 | Tloušťka vrstvy Základna3 (nula pro vynechání) | Numerická, nezáporná |
0,100 m 0,333 ft |
| Hloubka vrstvy Podklad1 | Tloušťka vrstvy Pláň1 (nula pro vynechání) | Numerická, nezáporná |
0,300 m 1,0 ft |
| Hloubka vrstvy Podklad2 | Tloušťka vrstvy Pláň2 (nula pro vynechání) | Numerická, nezáporná |
0,300 m 1,0 ft |
| Vnitřní hloubka vrstvy Podklad3 | Tloušťka vrstvy Pláň3 v bodu připojení (nula pro vynechání) | Numerická, nezáporná |
0,300 m 1,0 ft |
| Vnější hloubka vrstvy Podklad3 | Tloušťka vrstvy Pláň3 v hraně vozovky (nula pro vynechání) | Numerická, nezáporná |
0,300 m 1,0 ft |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Typ | Stav |
|---|---|---|
| Šířka krajnice | Může se použít k přepsání pevné šířky krajnice a k navázání hrany krajnice na trasu odsazení. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
Výstupní parametry
| Parametr | Popis | Typ |
|---|---|---|
| Sklon linie paty svahu | Sklon spojnice linie paty svahu | Numerický |
| Odsazení linie paty svahu | Odsazení bodu linie paty ochranné vrstvy | Numerický |
| Výška linie paty svahu | Výška bodu linie ochranné vrstvy | Numerický |
|
Šířka krajnice |
Šířka zpevněné krajnice |
Numerická |
| Sklon krajnice |
Sklon zpevněné krajnice |
Numerický |
Chování

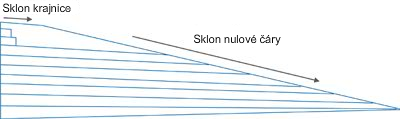

Tato podsestava se vloží na určenou stranu bodu připojení. Všechny spojnice, s výjimkou L10, mají sklon stanovený pro horní spojnici L1. Spojnice L10 je určena parametry Vnitřní hloubka spodní vrstvy podkladu 3 a Klopení vozovky/Terén na spojnici L1, pokud není pro spojnici L10 zadán uživatelem definovaný terén.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici pro vozovku se základním střechovitým sklonem. Jestliže se hodnoty Sklon krajnice v procentech a Sklon spodní vrstvy podkladu v procentech zadají jako numerické hodnoty, spojnice se zobrazí se zadanými hodnotami sklonů. V opačném případě se použijí výchozí sklony s hodnotou -2,50 %.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod, spojnice nebo tvar | Kódy | Popis |
|---|---|---|
| P1 | ETW | Hrana vozovky na vrchním povrchu |
| P2 | Svahování | |
| P11 | HZK_Zpevnění2 | Hrana zpevněné krajnice na Zpevnění2 |
| P13 | HZK_Zpevnění3 | Hrana zpevněné krajnice na Zpevnění3 |
| P3 | HZK_Základna1 | Hrana zpevněné krajnice na vrstvě Základna1 |
| P4 | HZK_Základna2 | Hrana zpevněné krajnice na vrstvě Základna2 |
| P5 | HZK_Základna3 | Hrana zpevněné krajnice na vrstvě Základna3 |
| P6 | HZK_Podklad1 | Hrana zpevněné krajnice na vrstvě Podklad1 |
| P7 | HZK_Podklad2 | Hrana zpevněné krajnice na vrstvě Podklad2 |
| P8 | HZK_Podklad3 | Hrana zpevněné krajnice na vrstvě Podklad3 |
| P9 | Pláň&Svah | Bod linie paty svahu pláně |
| L1 | Horní, SR | Povrch upraveného terénu |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Subbase2 | |
| L9 | Subbase3 | |
| L10 | RefPovrch | |
| L11-L17 | Sklon_Spojnice | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

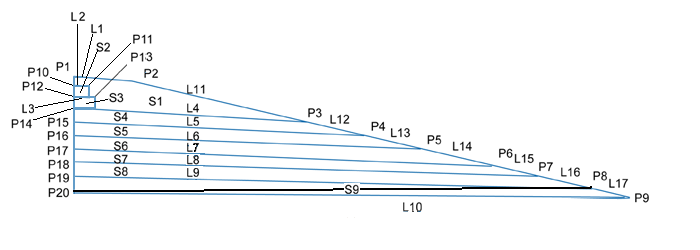

Kódovací diagram
