Tato podsestava se používá k záměně existujícího obrubníku a rigolu s drnovou pokrývkou navazující na existující vnitřní hranu chodníku. Vertikální umístění obrubníku a rigolu je řízeno projektovým profilem podloží obrubníku.


Chcete-li použít tuto podsestavu, jsou podstatné informace o bodu připojení rigolu (hodnota trasy nebo odsazení).
Bod připojení je vnější/vysoký bod hrany drnové pokrývky chodníku. Tento bod připojení má sice označovat vysokou stranu drnové pokrývky, ale skutečné umístění bodu drnové pokrývky se může lišit, protože uživatel připojuje příslušný označený bod nebo trasu a profil. Proto má tento bod spíše funkci asistenční v době rozvržení nežli funkci řízení projektu.
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení. |
Levá/Pravá |
Pravá |
|
Odsazení bodu připojení rigolu od středové čáry (CL) |
Bod definující odsazení plochy příruby rigolu. Toto odsazení je měřeno od základny šablony typických řezů (nebo koridoru ve stavu koridoru). |
Numerický |
3.6 m 10 stop |
|
Bod chodníku |
Tento bod vnitřního chodníku se bude používat jako vysoký bod drnové pokrývky. (VOLITELNÉ) |
Řetězec |
Žádné |
|
Označený vnitřní bod |
Označený bod připojení rigolu – název označeného bodu, který se má uložit v bodu připojení rigolu – pro pozdější podsestavy oprav. | Řetězec |
Žádné |
| Následující parametry jsou stejné jako pro podsestavu ObrubníkRigolObecné. | |||
|
Hloubka pláně |
Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu. |
Numerický, kladný |
0.450 m 1.5 stopy |
|
Prodloužení pláně |
Vzdálenost, o kterou je podklad prodloužen za podloží obrubníku. Použitím hodnoty nula se podklad ukončí v podloží obrubníku. |
Numerický, kladný |
0.3 m 1 stopa |
|
Metoda sklonu spodní podkladní vrstvy |
Určuje, zda se má pro ochrannou vrstvu použít sklon klopení vnějšího jízdního pruhu nebo zda se má nastavit numerická hodnota procenta sklonu. |
Seznam voleb |
Pevný sklon |
|
Procento sklonu spodní vrstvy podkladu |
Sklon ochranné vrstvy v procentech. Nepoužije se, pokud je u možnosti Použít SE nastavena hodnota Ano. |
Numerický |
–2 (%) |
|

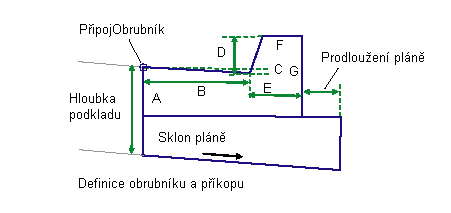

Kóta A (mm/in) |
Hloubka rigolu v bodu připojení rigolu. |
Numerický, kladný, nenulová |
175 mm 7 palců |
|
Kóta B (mm/in) |
Šířka od bodu připojení rigolu k proudnici rigolu. |
400 mm 16 palců |
|
|
Kóta C (mm/in) |
Hloubka od bodu připojení rigolu k proudnici rigolu. |
Numerický, kladný, nenulová |
25 mm 1 palec |
|
Kóta D (mm/in) |
Výška obrubníku od proudnice rigolu do horní části obrubníku. |
Numerický, kladný, nenulová |
150 mm 6 palců |
|
Kóta E (mm/in) |
Šířka od proudnice rigolu do podloží obrubníku. |
Numerický, kladný, nenulová |
200 mm 8 palců |
|
Kóta F (mm/in) |
Šířka horní části obrubníku. |
Numerický, kladný, nenulová |
150 mm 6 palců |
|
Kóta G (mm/in) |
Výška podloží obrubníku. |
Numerický, kladný, nenulová |
325 mm 13 palců |
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Vnitřní hrana chodníku | Nastaví hodnotu odsazení pro horní bod drnové pokrývky. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
| Bod připojení rigolu | Určí hodnotu odsazení bodu připojení rigolu pro započetí podsestavy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony. |
Volitelné |
|
Podloží profilu obrubníku |
Pomáhá při umístění obrubníku a rigolu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Požadováno |
|
Vnitřní hrana chodníku |
Nastaví hodnotu odsazení pro horní bod drnové pokrývky. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
| StávajícíTerénHorníPovrch | Název existujícího povrchu, který se používá k určení hrany výšky zpevnění vozovky v bodě připojení rigolu a dále slouží k určení výšky bodu chodníku, pokud je zadán jako odsazení nebo trasa; profily se však nenastaví. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy. |
Požadováno |
Jsou-li k dispozici označené body, cílové parametry jsou zbytečné a budou ignorovány i v případě, kdy se nastaví. Jestliže se označené body nenastaví a pro umístění bodů se použijí odsazení nebo trasy, očekává se, že profily budou nastaveny pomocí cílových parametrů. Pokud tomu tak není, převezme tato podsestava výšku z povrchu nastaveného ve výše uvedených cílových parametrech.
Pokud není v definici koridoru přiřazena hodnota Zadní výška profilu obrubníku, zobrazí se v Prohlížeči událostí chybová zpráva.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Klopení osy rotace |
Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení. |
Statický (popis) |
|
|
Sklon travnatého pásu |
Příčný sklon projektované drnové pokrývky | Numerický | |
|
Sklon rigolu |
Sklon rigolu v nové podsestavě obrubníku a rigolu |
Numerický, kladný |
Tato podsestava se používá k parametrickému umístění nového obrubníku a rigolu a volitelně se může navázat (s drnovou pokrývkou) buď na vnitřní hranu existujícího chodníku nebo na nový chodník, který byl vytvořen jinou podsestavou. Horizontální umístění obrubníku a rigolu je určeno z dříve známého umístění bodu připojení rigolu. Vysokou část drnové pokrývky je možné umístit buď pomocí pevného odsazení, nebo jiného označeného bodu, například pomocí vnitřní hrany chodníku. Alternativně lze tento bod převzít z cílových parametrů trasy a profilu. Nově projektovaný bod připojení rigolu volitelně označený tak, aby mohl být později použit jako vstup pro záměnu podsestav jízdního pruhu.
Klíčové kroky pro dokončení této podmíněné podsestavy jsou následující:
Všechny ostatní spojnice obrubníku a rigolu se vloží na základě kót vstupních parametrů (Kóta A – Kóta F). Všechny kóty musí být kladné nenulové hodnoty. Jestliže se zadá nenulová hloubka podkladu, ochranná vrstva se vloží do podloží obrubníku a pokračuje na hodnotu šířky Prodloužení Pláně. Ochranná vrstva podkladu uzavírá spodní část podloží obrubníku tak, jak je uvedeno v diagramu.

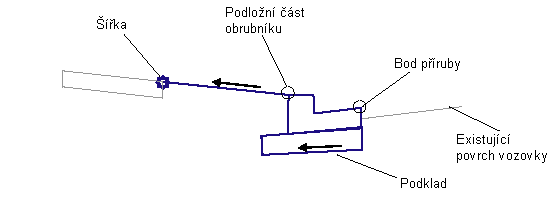

V režimu návrhu se tato podsestava nastaví na základě bodu připojení a výchozího odsazení bodu připojení rigolu od základny. Šířka drnové pokrývky se vypočte odečtením celkové šířky obrubníku a rigolu od vzdálenosti „bodu připojení rigolu do bodu připojení“. S použitím 2% sklonu vypočtěte spodní stranu drnové pokrývky (nebo podloží bodu obrubníku), odkud se nakreslí zbytek obrubníku a rigolu s použitím zadaných vstupních parametrů.

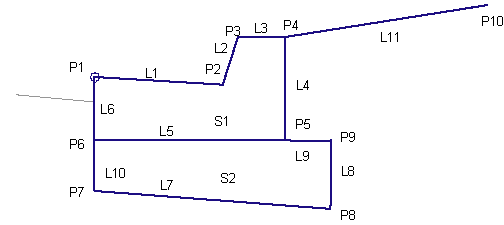

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod / Spojnice |
Kód |
Popis |
|---|---|---|
|
P1 |
PřipojObrubník |
Bod přípojení rigolu |
|
P2 |
DnoRigol |
Bod proudnice rigolu |
|
P3 |
HranObrubníkHorní |
Horní část obrubníku |
|
P4 |
HranObrubníkRub |
Podložní část obrubníku |
|
L1 – L6 |
Obrubník |
Vechny spojnice obrubníku |
|
L1 – L3 |
Povrch |
Upravený terén na obrubníku a rigolu |
|
L7 |
Pláň RefPovrch |
|
|
L4, L8, L9 |
RefPovrch |
|
|
L11 |
Povrch, RefPovrch, TravnatýPás |
|
|
S1 |
Obrubník |
Betonová oblast obrubníku a rigolu |
|
S2 |
Pláň |
