KrajniceProdlouženoVše

Připojení

Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Výška linie paty svahu		Numerický	- 1.667
Odsazení linie paty svahu		Numerický	8.377
Sklon linie paty svahu	Hodnota pevného sklonu spojnice linie paty svahu v případě použití možnosti Zachovat sklon.	Numerický, kladný	4 ( : 1)
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá %
Šířka krajnice	Hodnota pevné šířky spojnice linie paty svahu v případě použití možnosti Zachovat šířku.	Numerický, kladný	8,000 ft
Použití sklonu naklopení vozovky	Určuje použití sklonu ze specifikace klopení definované na trase základny.	Seznam voleb: Ne levá vnější krajnice, levá vnitřní krajnice, pravá vnitřní krajnice. pravá vnější krajnice,	Ne
Směr sklonu krajnice	Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb: Od vrcholu střechovitého sklonu vozovky K vrcholu střechovitého sklonu vozovky	Od vrcholu střechovitého sklonu vozovky
Sklon krajnice v %	Výchozí příčný sklon povrchu tvaru. Tato hodnota se používá v případě, že se nepoužívá sklon klopení nebo není zadán pro trasu základny.	Numerický	- 2.0 %
Typ linie paty pláně vozovky	Zvolí, zda se má zachovat spojnice linie paty svahu na pevný sklon s proměnnou šířkou, nebo zachovat pevnou šířku s proměnným sklonem	Seznam voleb: a) Zachovat sklon, upravit šířku, b) Zachovat šířku, upravit sklon	Zachovat sklon, upravit šířku
Sklon linie paty svahu	Hodnota pevného sklonu spojnice linie paty svahu v případě použití možnosti Zachovat sklon.	Numerický, kladný	4 ( : 1)
Šířka linie paty svahu	Hodnota pevné šířky spojnice linie paty svahu v případě použití možnosti Zachovat šířku.	Numerická, kladná	5,40 ft 1,8 m
Provést klopení spodní podkladové vrstvy	Určuje, že se má pro podklad použít sklon klopení krajnice.		Ne
Sklon spodní vrstvy podkladu v procentech	Výchozí příčný sklon povrchu tvaru. Tato hodnota se používá v případě, že se sklon klopení nepoužívá nebo není pro trasu základny zadán.	Numerický	- 2.0 %
Hloubka Zpevnění 1	Tloušťka vrstvy Kryt1 (nula pro vynechání)	Numerická, nezáporná	0,083 ft
Hloubka Zpevnění 2	Tloušťka vrstvy Kryt2 (nula pro vynechání)	Numerická, nezáporná	0,083 ft
Základní hloubka	Tloušťka spodní podkladní vrstvy (nula pro vynechání)	Numerická, nezáporná	0,0333 ft
Hloubka pláně	Tloušťka ochranné vrstvy (nula pro vynechání)	Numerická, nezáporná	1,000 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ přiřazení	Stav
Šířka krajnice	Může se použít k přepsání pevné šířky krajnice a k navázání hrany krajnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Sklon linie paty svahu	Sklon spojnice linie paty svahu	Numerický
Odsazení linie paty svahu	Odsazení bodu linie paty ochranné vrstvy	Numerický
Výška linie paty svahu	Výška bodu linie ochranné vrstvy	Numerický
Šířka krajnice	Šířka zpevněné krajnice	Numerická
Sklon krajnice	Sklon zpevněné krajnice	Numerický

Chování

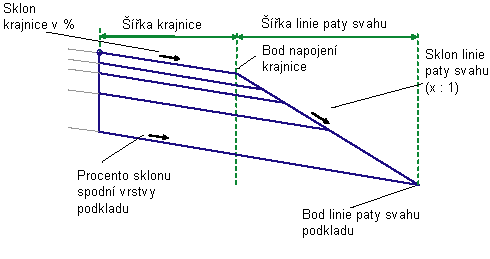

Upravený terén krajnice se vloží pro danou šířku krajnice a výchozí spád krajnice směrem ven od bodu připojení. Spojnice podkladu se vloží od bodu připojení počínaje v hloubce podkladu pod upraveným terénem.

Spojnice linie paty svahu krajnice se může vložit buď s pevným sklonem (Zachovat sklon linie paty svahu = Ano), nebo s pevnou šířkou (Zachovat sklon linie paty svahu = Ne). Jestliže se použije pevný sklon, spojnice linie paty svahu se vede od vnější hrany krajnice, až protne spojnici podkladu. V opačném případě se ochranná vrstva vede pro šířku linie paty svahu za vnější hranu krajnice a spojnice linie paty svahu se připojí na konec podkladu.

Spojnice povrchů Kryt1, Kryt2 a Podklad se vloží rovnoběžně k upravenému terénu v daných hloubkách, až protnou spojnici linie paty svahu krajnice.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice zahrnující krajnici pro vozovku se základním střechovitým sklonem s využitím výchozího sklonu krajnice a podkladu.

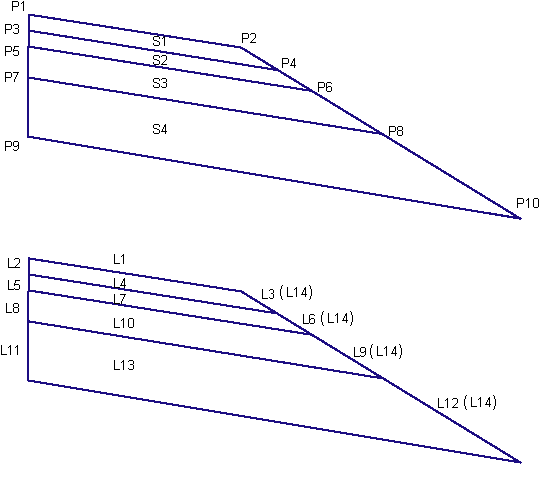

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Typ	Kód	Popis
P2	HranZpevKraj	Hrana zpevněné krajnice, upravený terén
P4	HranZpevKrajKryt1	Hrana zpevněné krajnice na vrstvě Kryt1
P6	HranZpevKrajKryt2	Hrana zpevněné krajnice na vrstvě Kryt2
P8	HranZpevKrajPodklad	Hrana zpevněné krajnice na Podkladu
P10	Pláň&Svah	Bod linie paty svahu pláně
L1	Top, Pave	Zpevněný upravený terén
L3	Kryt	Zpevněný upravený terén
L4	Pave1	Horní část Zpevnění vozovky 2
L6	Pave1	Horní část Zpevnění vozovky 2
L7	Pave2	Horní část Zpevnění vozovky 3
L9	Pave2	Horní část Zpevnění vozovky 3
L10	Podklad	Horní část kurzu základny
L12	Podklad	Horní část kurzu základny
L13	Pláň, RefPovrch	Dolní část pláně, RefPovrch
L14	Sklon_Spojnice	Útvar vrchního povrchu L14 je spojnice, která spojuje P2-P10 nebo P2-P8 nebo P2-P6 nebo P2-P4 v závislosti na tom, která spojnice je nejnižší.
S1	Pave1
S2	Pave2
S3	Podklad
S4	Pláň
