Tato podsestava automaticky aplikuje různé podsestavy, například rozšíření, obrubník a rigol, příkop nebo promítání hrany paty svahu, do šablony typických řezů podle toho, zda se ve staničení koridoru nalézá cíl odsazení.
Podsestava PodmíněnýHorizontálníCíl je podmíněná podsestava, která je speciálním typem podsestavy. Podmíněné podsestavy automaticky přidají zadané podsestavy do šablony typických řezů, pokud existují vámi zadané určité podmínky.
Jestliže například šablona typických řezů obsahuje podsestavu PodmíněnýHorizontálníCíl, provede aplikace AutoCAD Civil 3D analýzu staničení, aby zjistila, zda v rámci zadané vzdálenosti existuje cíl odsazení. V závislosti na parametrech podsestavy PodmíněnýHorizontálníCíl se do šablony typických řezů automaticky přidají různé typy podsestav.
Další informace o způsobu použití podmíněné podsestavy naleznete ve výukovém programu .

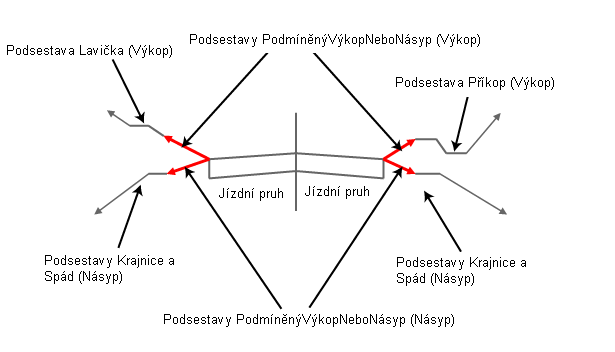

Na následujícím obrázku je ukázán řez šablony typických řezů koridoru, který se skládá z:
- levého a pravého jízdního pruhu
- čtyř podsestav PodmíněnýHorizontálníCíl (dvou na levé straně a dvou na pravé straně).
- horní levá strana podsestavy PodmíněnýHorizontálníCíl je nakonfigurována tak, že přidá automaticky podsestavu chodníku, pokud je zjištěn cíl odsazení.
- spodní levá strana podsestavy PodmíněnýHorizontálníCíl je nakonfigurována tak, že přidá automaticky podsestavu krajnice a gradientu na levou stranu, jestliže cíl odsazení zjištěn není.
- Podobně platí, že horní pravá strana podsestavy PodmíněnýHorizontálníCíl je nakonfigurována tak, že přidá podsestavu chodníku, pokud je zjištěn cíl odsazení, zatímco spodní pravá strana podsestavy PodmíněnýHorizontálníCíl přidá podsestavu krajnice a gradientu na pravou stranu, jestliže cíl odsazení zjištěn není.
Můžete do šablony typických řezů přidat více podsestav PodmíněnýHorizontálníCíl za účelem vytvoření jednoduchého nebo složitého podmíněného chování. V případě předchozího příkladu je možné do modelu přidat například sadu křivek, které ukazují umístění chodníků. Protože se linie zastavují v místě, kde se chodník křižuje s vozovkou, podmíněná podsestava přidá a odebere chodník v závislosti na přítomnosti linie chodníku. Podmíněná podsestava eliminuje potřebu aplikovat jinou šablonu typických řezů do koridoru, kde chodník není potřeba.
Jestliže vytvoříte šablonu typických řezů pomocí podsestav PodmíněnýHorizontálníCíl, potom konstrukce šablony typických řezů zobrazená na kartě Konstrukce v dialogu Vlastnosti šablony typických řezů určuje pořadí zpracování podsestav.
Při používání podsestavy PodmíněnýHorizontálníCíl je důležité uvědomit si následující skutečnosti:
- Aplikace AutoCAD Civil 3D analyzuje umístění staničení přidružené k podsestavě vzhledem k cílovému odsazení, aby zjistila, zda je odsazení nalezeno.
- Když je šablona typických řezů obsahující podsestavu PodmíněnýHorizontálníCíl použita u modelu koridoru, pak jsou na kteroukoliv danou konstrukci šablony typických řezů aplikovány pouze určité části šablony typických řezů.
- Protože podsestava PodmíněnýHorizontálníCíl používá cílové objekty, je nutné před vytvořením koridoru nastavit cíle na všech podsestavách PodmíněnýHorizontálníCíl. Jestliže cíle nejsou nastaveny, podsestava vrátí výsledek Nenalezeno. Další informace naleznete v části Určení cílových objektů koridoru.
- Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýHorizontálníCíl v režimu modelování žádné body, spojení ani tvary.
Připojení
Tuto podsestavu je možné připojit k libovolnému bodu připojení podsestavy nebo šablony typických řezů. Ke koncovému bodu podsestavy PodmíněnýHorizontálníCíl je možné připojit další podsestavy.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana | Určuje stranu šablony typických řezů nebo koridoru, ke které se vloží tato podsestava. | Levá/Pravá | Pravá |
| Šířka rozvržení | Určuje délku linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Spád rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýHorizontálníCíl spolu s podsestavami, které jsou k ní připojeny, avšak nijak neovlivní zobrazení ani model koridoru. | Numerický, kladný |
3.6 m 12.0 stop |
| Spád rozvržení | Určuje spád linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Šířka rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýHorizontálníCíl spolu s podsestavami, které jsou k ní připojeny, avšak nijak neovlivní zobrazení ani model koridoru. | Numerická, kladná nebo záporná |
1:1 (nalezeno) –1:1 (nenalezeno) |
| Podmínka | Určuje podmínku dostupnou pro tuto podsestavu. Podmínka Nalezeno je zpracována, jestliže v rámci maximální vzdálenosti je nalezen cíl odsazení. Podmínka Nenalezeno je zpracována, jestliže cíl odsazení není nastaven nebo není nalezen ve staničení v rámci maximální vzdálenosti. | Nalezeno/Nenalezeno | Nalezeno |
| Maximální vzdálenost | Určuje maximální šířku, kde podsestava hledá cíl odsazení. Jestliže v rámci zadané vzdálenosti není nalezeno odsazení, je zpracována podmínka Nenalezeno. | Numerický, kladný |
9999 stop 9999 m |
Cílové parametry
V této části jsou uvedeny parametry v této podsestavě, které je možné mapovat na objekty cíle odsazení ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Odsazení | Trasa, návrhová linie, zeměměřický údaj nebo křivky. Jestliže je ve staničení nalezen cíl odsazení, je zpracována podmínka Nalezeno. | Volitelné (není-li nastaveno, podmínka vrátí výsledek Nenalezeno) |
Výstupní parametry
Žádné
Chování
Viz popis.
Operace režimu návrhu
V režimu návrhu je tato podsestava reprezentována linií, která je určena hodnotami vstupních parametrů Šířka rozvržení a Sklon rozvržení. Tato linie reprezentuje místo, kde je v šabloně typických řezů použita podsestava PodmíněnýHorizontálníCíl.
Kódy bodů, spojnic a tvarů
Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýHorizontálníCíl v režimu modelování žádné body, spojení ani tvary.
Kódovací diagram
Na následujícím kódovacím diagramu jsou ukázány body a spojení vytvořené v režimu návrhu. V režimu modelování nebyly v této podsestavě vytvořeny žádné body, spojení ani kódy tvarů.
