MostníKrabicovýNosník2

Připojení

Bod připojení je v dělící linii mezi levým a pravým jízdním pruhem na upraveném terénu mostní vozovky. Příčný řez mostu se vytvoří na levou a pravou stranu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Šířka levého jízdního pruhu	Šířka levých jízdních pruhů mostní vozovky	Numerický, kladný	5,34 m 17,8 ft
Šířka pravého jízdního pruhu	Šířka pravých jízdních pruhů mostní vozovky	Numerický, kladný	5,34 m 17,8 ft
Sklon mostní vozovky – použít klopení vozovky	Určuje, že se pro sklon mostní vozovky použije sklon klopení vozovky.	Seznam možností: Ne, Sklon levého vnějšího pruhu, Sklon levého vnitřního pruhu	Sklon levého vnějšího pruhu
Výchozí sklon mostní vozovky	Určuje výchozí sklon mostní vozovky.	Numerický, kladný	2.0%
Zahrnout bariéry Vynechat bariéry	Zahrne nebo vynechá bariéry na každé straně mostovky.	Zahrnout / Vynechat	Zahrnout
Kóta A	Tloušťka mostovky v hraně	Numerický, kladný	0,200 m 0,667 ft
Kóta B	Tloušťka mostovky v přírubě	Numerický, kladný	0,300 m 1,0 ft
Kóta C	Celková hloubka od upraveného terénu ke spodku podhledu	Numerický, kladný	1,8 m 6,0 ft
Kóta D	Šířka schodu	Numerický, kladný	0,150 m 0,5 ft
Kóta E	Celková šířka příruby	Numerický, kladný	1,425 m 4,75 ft
Kóta F	Spodní tloušťka nosníku	Numerický, kladný	0,170 m 0,5625 ft
Kóta G	Střední tloušťka nosníku	Numerický, kladný	0,250 m 0,833 ft
Kóta H	Horní tloušťka nosníku	Numerický, kladný	0,210 m 0,7 ft
Kóta I	Šířka horního rohu vnitřního nosníku	Numerický, kladný	0,300 m 1,0 ft
Kóta J	Výška schodu	Numerický, kladný	0,600 m 2,0 ft
BetSvodidlo A (mm nebo palce)	Výška bariéry ve středu středního dělicího pásu	Numerický, kladný	810 mm 32 in

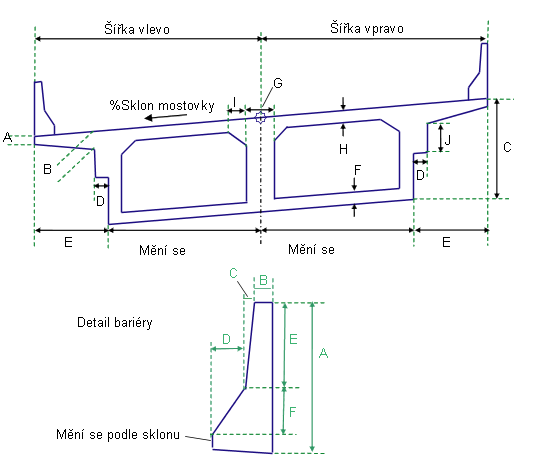

BetSvodidlo B (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	131 mm 4,5 in
BetSvodidlo C (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	59 mm 2 in
BetSvodidlo D (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	125 mm 5 in
BetSvodidlo E (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	557 mm 22 in
BetSvodidlo F (mm nebo palce)	Jak je znázorněno v diagramu	Numerický, kladný	178 mm 7 in

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka vlevo	Může se použít k přepsání pevné šířky vlevo a k navázání levého okraje vozovky na odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Šířka vpravo	Může se použít k přepsání pevné šířky vpravo a k navázání pravého okraje krytu vozovky k trase odsazení v každém staničení podél koridoru. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)

Parametr

Popis

Typ

Klopení osy rotace

Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr.

Další informace naleznete v části Úpravy navrženého profilu během klopení.

Statický (popis)

Chování

Podsestava vytvoří spojnice pro mostní vozovku a spodní šachtu na základě zadaných vstupních parametrů. Jestliže se pro mostní vozovku použijí možnosti LI nebo LO, sklon klopení pro levou stranu se zachová konstantní po celé šířce mostu.

Jestliže pole Zahrnout bariéry má hodnotu Ano, na pravou a levou hranu vozovky se přidají řezy bariér typu New Jersey. Sklony spodků bariér se upraví tak, aby souhlasily se sklony vozovky.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí stavební objekt mostu a bariéry tak, jak určují hodnoty vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

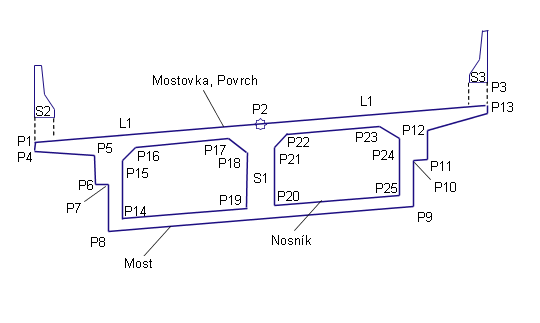

Bod, spojnice nebo tvar	Kód	Popis
P1, P3	HranMostovka	Hrana mostní vozovky
P2	VrcholMostovka	Střechovitý sklon na mostní vozovce
L1	Mostovka, Povrch
	Most	Všechny vnější spojnice substruktury mostu
	Nosník	Všechny vnitřní spojnice substruktury mostu
Vechny spojnice bariéry	BetSvodidlo
S1	Most
S2, S3	BetSvodidlo
