OdstraňováníOrnice

Připojení

Bod připojení je uvnitř spojnice odstraňování.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá/Pravá	Pravý
Hloubka odstranění vrstvy	Určuje hloubku vrchní vrstvy, která se má odstranit.	Numerický	0,05 m 0,167ft
Šířka odstranění vrstvy	Určuje šířku oblasti odstranění ornice.	Numerický	5m 16,67ft
Přivrácený spád	Výchozí přivrácený spád rozšíření odstraňování vrstvy od původního bodu linie paty svahu zářezového svahu.	Numerický	-2 (:1)
Zářezový svah	Zářezový svah, který má mít spád ode dna odstraňování vrstvy zpět do existujícího terénu.	Numerický, kladný	2 (:1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka odstranění vrstvy	Může se použít k přepsání pevné šířky odstranění vrstvy a k navázání na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Existující povrch	Název existujícího povrchu pro sklon vzad od spodní části odstraňování vrstvy. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné.

Chování

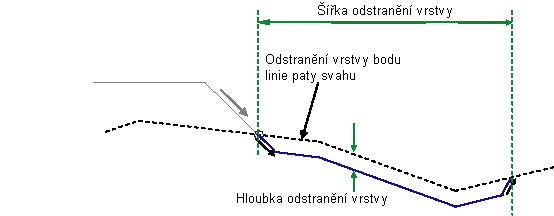

Tato podsestava vloží rovnoběžné spojnice definující spodek odstraňované vrstvy pod zadaným povrchem. Odstraňování začíná v bodu vložení přímo pod zadaným povrchem. Spojnice přivráceného spádu je umístěna od bodu vložení na stranu definovanou vstupními parametry. Tato spojnice se nakreslí tak, dokud není rozdíl výšek mezi jejím nejnižším bodem a existujícím terénem roven hloubce odstraňování.

Podobně se nakreslí spojnice zářezového svahu od povrchu ornice v odsazení, která je určena šířkou odstraňování od bodu vložení. Hloubka této spojnice je taková, aby výškový rozdíl spodní části spojnice vzhledem k povrchu ornice byl roven hloubce odstraňování.

Nyní se vede řada spojnic rovnoběžných se zadaným povrchem ornice, které spojují dvě výše uvedené nové spojnice tak, aby byla definována odstraňovaná vrstva.

Pokud mají být do bodu vložení nebo na konec odstraňování vloženy svislé spojnice, zadejte nulový přivrácený spád nebo zářezový svah.

Operace režimu návrhu

V režimu návrhu se spojnice přivráceného sklonu a zářezového svahu přidají pomocí vstupních parametrů. Spojením dolních částí těchto dvou spojnic se přidá horizontální čára, která představuje odstraňovanou vrstvu.

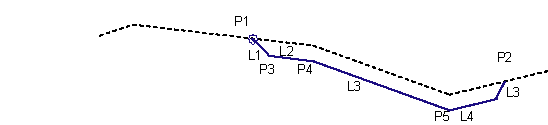

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P2	PrůsečOdhumus&Terén	Bod Linie paty svahu spojnice zářezového svahu odstraňování vrstvy
Vechny spojnice	Odhumusování	Spojnice odstraňování vrstvy
