ZákladníKrajnice

Tato podsestava vytvoří jednoduchou zpevněnou krajnici s upraveným terénem a podkladem.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je na vnitřní hraně krajnice na upraveném terénu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Šířka	Šířka krajnice	Numerický, kladný	0,9 m 3 ft
Hloubka	Hloubka od upraveného terénu k pláni	Numerický, kladný	0,2 m 0,67 ft
Sklon v %	Sklon krajnice v procentech	Numerický	-4%

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

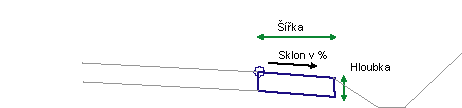

Spojnice krajnice se vkládají směrem od bodu připojení s danou šířkou, sklonem a hloubkou.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí jízdní pruh s využitím vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P2	HranZpevKraj	Hrana zpevněné krajnice na upraveném terénu
P4	HranZpevKrajPláň	Hrana zpevněné krajnice na pláni
L1	Povrch, Kryt	Zpevněný upravený terén
L3	RefPovrch, Pláň	Pláň
S1	Pave1
