ZužujícíSeOpěrnáZeď

Připojení

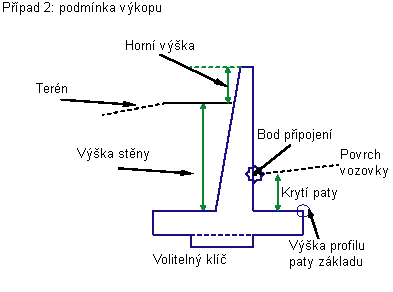

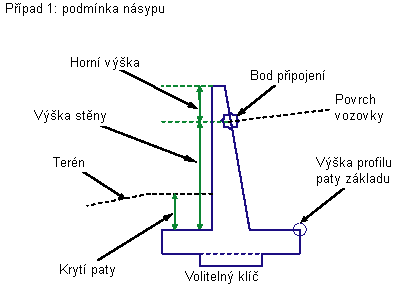

Bod připojení se liší v závislosti na tom, zda je opěrná zeď v podmínce výkopu nebo násypu. Jestliže je v násypu, bod připojení je v horní části opěrné zdi. Pokud je vložena v podmínce výkopu, bod připojení je poblíž spodní části.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Horní šířka stěny	Udává šířku stěny v její horní části	Numerický	0,958 ft 0,292 m
Horní výška	Vzdálenost mezi vrcholem stěny a ohybem v násypu nebo novým ohybem ve výkopu.	Numerický	1,320 ft 0,40 m
Krytí paty	Hloubka krytí od vrcholu paty ke konečné nivelety na zadní straně stěny v násypu nebo k ohybu ve výkopu.	Numerický	1,667 ft 0,50 m
Klín	Určuje přidání volitelného klínu pod patu	Booleovský	Ano

Výška stěny je určena od horní části paty k bodu vložení výšky terénu na vertikální ploše, podle toho, co je vyšší. Zkosený sklon stěny, šířka paty, odsazení vertikální plošky stěny, kóty volitelného klínu a umístění středu klínu jsou funkce výšky stěny.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška stěny	Může se použít k přepsání pevné výšky stěny a k navázání na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
Cílový povrch	Název povrchu existujícího terénu pro určení opěrné zdi ve výkopu nebo násypu. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné.

Chování

Tuto podsestavu je možné vložit na levé nebo na pravé straně. Bod připojení se liší pro podmínku násypu a podmínku výkopu. V násypu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku stěny, ve vzdálenosti horní výšky pod vrcholem stěny. Ve výkopu se bod připojení předpokládá v místě, kde upravený terén protíná vnitřní plošku, ve vzdálenosti krytí paty nad vrcholem paty. Výška stěny se určuje podle Výšky stěny nebo vstupu Profilu.

V násypu směřuje ploška stěny se sklonem proti středu vozovky. Ve výkopu směřuje plocha stěny se sklonem od vozovky. Jestliže je možnost Klín nastavena na Ne, pak základna paty je jednoduchá horizontální spojnice. Pokud se použije možnost Klín, vloží se spojnice definující volitelný Klín.

Operace režimu návrhu

V režimu návrhu nakreslí podsestava tvar opěrné zdi podle specifikace dané hodnotami vstupních parametrů, přičemž se předpokládá, že se podsestava nachází ve stavu násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P1	OpěrZeďLíc
P2	OpěrZeďVrch
P3	OpěrZeďRub
P14	OpěrZeďLícPřípoj
P12	OpěrZeďZákladVnitřní	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
P5	OpěrZeďZákladVnější	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
L1, L2, L3	Povrch, Stěna
L4,L5,L6	OpěrZeďOzub	L4 = P6 až P7; L5 = P8 až P9; L6 = 10 až 11;
S1	OpěrZeďTvar

Kódovací diagram

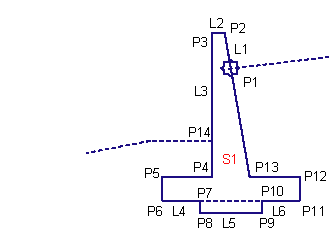

Podmínka násypu

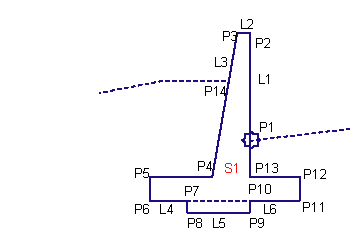

Podmínka výkopu
