Příkop

Tato podsestava vloží plochý příkop nebo příkop ve tvaru V s uživatelsky definovanými horizontálními a vertikálními ovládacími parametry.

Tato podsestava může zahrnovat i volitelný výplňový materiál.

Připojení

Bod připojení je na vnitřní hraně první spojnice. Bude se jednat buď o spojnici vnitřního ochranného pásu nebo o spojnici přivráceného spádu příkopu, pokud má vnitřní ochranný pás nulovou šířku. Obvykle je připojena k vnější hraně krajnice.

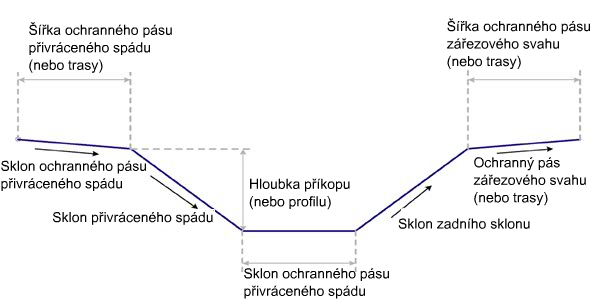

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se vloží podsestava.	Levá/Pravá	Pravá
Zahrnout příkop	Určuje použití příkopu ve výkopu a násypu, pouze násypu nebo pouze výkopu.	Seznam voleb: A) Výkop/Násyp, b) Výkop, c) Násyp	Výkop/Násyp
Šířka příkopu	Šířka spodní části příkopu. Pro příkop tvaru V použijte nulovou hodnotu.	Numerický, kladný	1 m 3 ft
Hloubka příkopu	Hloubka příkopu	Numerický, kladný	1 m 3 ft
Sklon přivráceného spádu	Sklon spojnice přední části příkopu (x : 1) Tato spojnice se vždy vkládá směrem dolů.	Numerický, kladný	4 ( : 1)
Šířka ochranného pásu přivráceného spádu	Umožňuje umístění ochranného pásu před přivráceným spádem (pro vynechání zadejte nulu).	Numerický, kladný	1 m 3 ft
Sklon ochranného pásu přivráceného spádu	Sklon ochranného pásu přivráceného spádu	Numerický, kladný	-6 (:1)
Sklon zářezového svahu	Sklon spojnice zadní části příkopu (x : 1) Tato spojnice se vždy vkládá směrem nahoru.	Numerický, kladný	4 ( : 1)
Ochranný pás zářezového svahu	Umožňuje umístění ochranného pásu před zářezovým spádem (pro vynechání zadejte nulu).	Numerický, kladný	1 m 3 ft
Sklon ochranného pásu zářezového svahu	Sklon ochranného pásu zářezového svahu	Numerický, kladný	6 (:1)
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Na výběr máte možnosti Všechny spojnice nebo Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke straně sklonu.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke straně sklonu.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke straně sklonu.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Trasa vnitřní hrany příkopu	Může se použít k přepsání pevné šířky ochranného pásu přivráceného spádu. Pro její určení lze jako cílové objekty použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Trasa vnější hrany příkopu	Může se použít k přepsání pevné šířky ochranného pásu zářezového svahu. Pro její určení lze jako cílové objekty použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Profil dna příkopu	Může se použít k přepsání pevných šířek přivráceného spádu i zářezového svahu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Cílový povrch	Povrch použitý k určení, zda je příkop ve výkopu nebo v násypu. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy.	Volitelné

Výstupní parametry

Žádné.

Chování

Tato podsestava vloží jednoduchý tvar příkopu (s plochým dnem nebo příkop ve tvaru V) s volitelnými ochrannými pásy přivráceného spádu i zářezového svahu. Umístění vnitřní hrany příkopu lze určit pevnou šířkou nebo pomocí volitelné trasy. Hloubku příkopu je možné určit pevnou výškou nebo lze provést přiřazení profilu pro ovládání hloubky. Zkušebním bodem výkopu/násypu je P3. V závislosti na vstupním parametru Zahrnout příkop se příkop umístí jen ve výkopu, pouze v násypu, nebo ve výkopu i násypu.

Poznámka:

V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

V režimu návrhu zobrazí tato podsestava všechny spojnice tvořící příkop se vstupními parametry, které zadal uživatel.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P2	Svahování
P3	HranPříkopVnitřní	Vnitřní dno příkopu
P4	HranPříkopVnější	Vnější dno příkopu
P5	Svahování
L1-5	Horní srovnávací rovina
L2, L4	Sklon_Spojnice
L3	Příkop	Dno příkopu

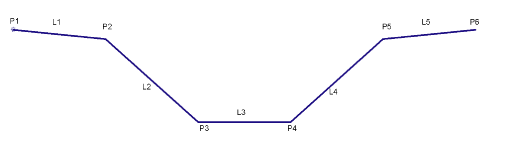

Kódovací diagram
