Tato podsestava umožňuje výběr povrchu terénu i povrchu skály jako cílového povrchu.

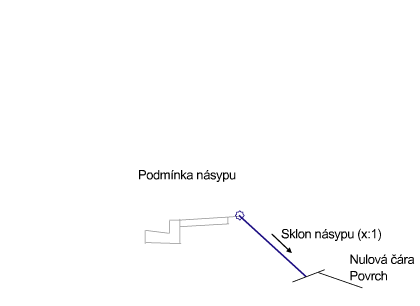

V závislosti na umístění (nad nebo pod) použije linie paty svahu proměnná řešení sklonů a příkopů. V podmínkách násypu a jiného výkopu než výkopu ve skále se bude tato podsestava chovat stejně jako podsestava ZákladníBočníSvahVýkopuPříkopu.

Pro podmínky výkopu je bod připojení na vnitřní hraně přivráceného spádu výkopu a pro podmínky násypu na vnitřní hraně spojnice linie paty svahu.
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Spojnice linie paty svahu | Zahrne nebo vynechá spojnici linie paty svahu. | Zahrnout / Vynechat | Zahrnout |
| Sklon výkopu | Sklon spojnice linie paty svahu výkopu mimo skálu | Numerická, kladná | 2 ( : 1) |
| Sklon násypu | Sklon spojnice linie paty svahu pro násyp | Numerická, kladná | 4 ( : 1) |
| Spád přivráceného spádu | Šířka spojnice přivráceného spádu příkopu (pouze výkop) | Numerická, kladná | 4 ( : 1) |
| Hloubka příkopu | Hloubka příkopu | Numerická, kladná |
1,2 m 4,0 ft |
| Spodní šířka | Šířka dna výkopu (nula pro výkop ve tvaru V) | Numerická, kladná |
0,6 m 2,0 ft |
| Sklon zadního sklonu | Sklon spojnice zářezového svahu příkopu (pouze výkop) | Numerický, kladný | 4 : 1 |
| Šířka zadního sklonu | Šířka spojnice zadního sklonu příkopu (pouze výkop) | Numerický, kladný |
1,2 m 4,0 ft |
| Omezení hloubky pro Výkop1 ve skále | Výška sklonu prvního výkopu ve skále | Numerická, kladná |
3,0 m 9,0 ft |
| Sklon pro Výkop1 ve skále | Sklon prvního úseku výkopu ve skále | Numerická, kladná | 4 (:1) |
| Sklon pro Výkop2 ve skále | Sklon druhého úseku výkopu ve skále | Numerická, kladná | 1 (:1) |
| Šířka skrývky terénu | Šířka terénu, kde bude provedena skrývka na vrch skály. | Numerická, kladná |
1,5 m 5,0 ft |
| Sklon spojnice linie paty svahu | Sklon spojnice s terénem | Numerická, kladná | 2 (:1) |
| Umístit výplňový materiál | Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. | Řetězec | Žádné |
| Omezení sklonu 1 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 1 : 1 |
| Tloušťka materiálu 1 | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 12 palců |
| Název materiálu 1 | Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 2 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 2 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 6 palců |
| Název materiálu | Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 3 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 4 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 4 palců |
| Název materiálu | Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. | Řetězec | Setá tráva |
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Povrch terénu | Název povrchu terénu pro promítání hrany paty svahu Následující typy objektů lze použít k určení tohoto povrchu jako cílové: povrchy. | Požadováno |
| Povrch skály | Povrch skály pro výkop ve skále Následující typy objektů lze použít k určení tohoto povrchu jako cílové: povrchy. | Volitelné |
Žádné.
Bod připojení se testuje za účelem zjištění, zda jde o výkop nebo násyp. Jestliže jde o násyp, spojnice linie paty svahu násypu se prodlouží na existující povrch v daném sklonu násypu.

Jestliže je bod P1 nebo P2 pod povrchem skály, přidá se přivrácený spád, dno příkopu a zářezový svah a spojnice pro Výkop1 ve skále se vytvoří ve výšce určené hodnotou Omezení hloubky pro Výkop1 ve skále. Druhá spojnice výkopu ve skále se přidá, pokud při hodnotě Výkop2 ve skále dosáhne k povrchu skály. Plocha skrývky se vytvoří, pokud jsou vtvořeny spojnice, které pro určenou vzdálenost ochranného pásu kopírují povrch skály. Nakonec se vloží spojnice linie paty svahu použitím sklonu zadaného jako parametr Sklon spojnice linie paty svahu.
Jestliže linie paty svahu neleží pod povrchem skály, přidá se přivrácený spád, dno příkopu a zářezový svah a spojnice linie paty svahu výkopu se prodlouží z konce zářezového svahu na povrch linie paty svahu v daném sklonu výkopu.

Tato podsestava volitelně umožňuje přidat výplňový materiál. Tento parametr tloušťky materiálu (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
V režimu návrhu použije podsestava stejné chování rozvržení jako existující podsestava ZákladníBočníSvahVýkopuPříkopu.
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod, spojnice nebo tvar | Kódy | Popis |
|---|---|---|
| P1 | PočátekSvah, PočátekSvahNásyp | Pouze podmínka násypu – bod počátku svahování pro spojnici linie paty svahu |
| P2 | HranPříkopVnitřní, LiniePatySvahu, LiniePatySvahu_Násyp | Pouze podmínka výkopu – pouze podmínka vnitřní hrany násypu příkopu – bod linie paty svahu |
| P3 | HranPříkopVnější | Pouze podmínka výkopu – vnější hrana příkopu |
| P4 | PočátekSvahVýkop | Pouze podmínka výkopu – bod počátku svahování pro spojnici linie paty svahu |
| P5-n | LiniePatySvahu LiniePatySvahu_Výkop | Pouze podmínka výkopu – bod linie paty svahu |
| L1 - n | Povrch, RefPovrch | Nezpevněný upravený terén |
| L1 | Vrch, SrovnávacíRovina, LiniePatySvahu, LiniePatySvahu_Násyp, Spojnice_sklonu (pouze výkop) | Spojnice linie paty svahu v násypu |
| L2 | Příkop | Dno příkopu |
| L3 | Spojnice_sklonu | Sklon příkopu |
| L4-Ln | Vrch, SrovnávacíRovina, LiniePatySvahu, LiniePatySvahu_Výkop | Spojnice linie paty svahu ve výkopu |

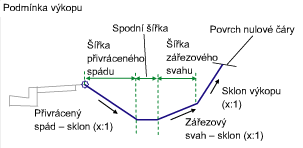

Na následujícím kódovacím diagramu jsou ukázány kódy v situaci výkopu bez skalnatého povrchu.

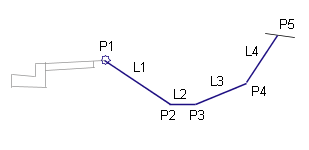

Na následujícím kódovacím diagramu jsou ukázány kódy v situaci násypu.

Na následujícím kódovacím diagramu jsou ukázány kódy v situaci výkopu se skalnatým povrchem.
