UrbanistickýObrubníkRigolÚdolí3

Tato podsestava vloží spojnice pro obrubník se skloněným dnem a údolím a rigol s podkladem.

Spodní povrch oblouku se vyrovná na horizontální spojnici v linii toku rigolu. Kóty tvaru jsou dány uživatelsky definovanými vstupními parametry.

Připojení

Bod připojení je v bodu připojení rigolu nebo zadní části obrubníku.

Vstupní parametry

Poznámka: kóty pláně jsou v metrech nebo ve stopách. Kódy obrubníku a rigolu se musí zadávat v milimetrech nebo v palcích.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Bod vložení	Určuje bod vložení obrubníku a rigolu buď jako Hrana rigolu, nebo Zadní část obrubníku.	Booleovský	Hrana rigolu
Metoda sklonu rigolu	Určuje metodu zadání sklonu rigolu	Seznam voleb	Sklon vnějšího jízdního pruhu
Sklon rigolu	Určuje pevný sklon rigolu	Numerický	- 2%
Směr sklonu rigolu	Určuje, zda je sklon rigolu směrem k vrcholu střechovitého sklonu vozovky nebo od něho	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Hloubka pláně	Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu.	Numerický, kladný	1,0 m 1,5 ft
Prodloužení pláně	Vzdálenost, o kterou je podklad prodloužen za podloží obrubníku. Použitím hodnoty nula se podklad ukončí v podloží obrubníku.	Numerický, kladný	0,3 m 1 ft
Metoda sklonu spodní podkladní vrstvy	Určuje, zda se má pro ochrannou vrstvu použít sklon klopení vnějšího jízdního pruhu nebo zda se má nastavit numerická hodnota procenta sklonu.	Seznam voleb	Sklon vnějšího jízdního pruhu
Sklon podkladu	Příčný sklon ochranné vrstvy. Nepoužije se, pokud je u možnosti Použít SE nastavena hodnota Ano.	Numerický	- 2 (%)
Kóta A	Hloubka rigolu v bodu připojení rigolu	Numerický, kladný, nenulová	150 mm 6 in
Kóta B	Šířka od bodu připojení rigolu k proudnici rigolu	Numerický, kladný, nenulová	600 mm 24 in
Kóta C	Hloubka od bodu připojení rigolu k proudnici rigolu a od proudnice rigolu k horní části obrubníku	Numerický, kladný, nenulová	50 mm 2 in
Kóta D	Šířka od proudnice rigolu k horní části obrubníku	Numerický, kladný, nenulová	40 mm 1,5 in
Kóta E	Šířka od horní části obrubníku k podloží obrubníku	Numerický, kladný, nenulová	150 mm 6 in
Kóta F	Výška podloží obrubníku	Numerický, kladný, nenulová	300 mm 12 in

Chování

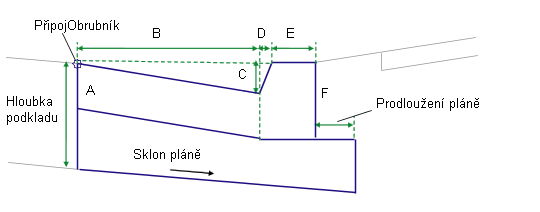

Spojnice obrubníku a rigolu se vloží na základě hodnot vstupních parametrů pro Kótu A – Kótu F. Všechny kóty musí být kladné nenulové hodnoty. Jestliže se zadá nenulová hloubka podkladu, ochranná vrstva se vloží do podloží obrubníku a pokračuje na hodnotu šířky Prodloužení Pláně. Ochranná vrstva uzavírá spodní část podloží obrubníku tak, jak je uvedeno v diagramu.

Tato podsestava vytvoří tvar pro jednoduchý obrubník a rigol s bodem připojení buď (a) na vnitřní hraně rigolu (nebo okraje), nebo (b) v zadní části obrubníku. Trojúhelníková plocha obrubníku má malou konstantní šířku, aby obrubník nebyl vertikální.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí komponentu obrubníku a rigolu na základě zadaných vstupních parametrů. Jestliže se zadá numerická hodnota pro položku Sklon ochranné vrstvy podkladu v procentech, ochranná vrstva podkladu se vloží se zadanou hodnotou sklonu. V opačném případě se použije výchozí hodnota -2 %.

Výstupní parametry

Parametr	Popis	Typ
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)

Podpora osy otáčení klopení vozovky

Je-li směr sklonu rigolu nastaven na možnost Od vrcholu střechovitého sklonu, pak je sklon rigolu opačný, než je sklon klopení vozovky. Je-li směr sklonu rigolu nastaven směrem k vrcholu střechovitého sklonu vozovky, sklon rigolu se obrátí.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kód	Popis
P1	PřipojObrubník	Bod přípojení rigolu
P2	DnoRigol	Bod proudnice rigolu
P3	HranObrubníkHorní	Horní část obrubníku
P4	HranObrubníkRub	Podložní část obrubníku
L1 – L3	Povrch, Obrubník	Upravený terén na obrubníku a rigolu
L8	Pláň RefPovrch
S1	Obrubník	Betonová oblast obrubníku a rigolu
S2	Pláň

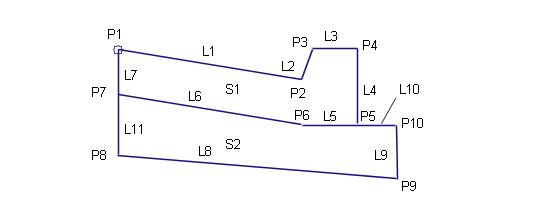

Kódovací diagram
