LiniePatySvahuMaxOdsazeníNaHSP

Připojení

Bod připojení je na vnitřní hraně spojnice linie paty svahu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak.

Parametr	Popis	Typ	Výchozí
Odsazení ŘÁDKU od základny	+/- odsazení hranice silničního pozemku od základny Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci AutoCAD Civil 3D.	Numerický	3,0 m 10,0 ft
Úprava odsazení	+/- hodnota přidaná k odsazení limitu HSP. Záporná hodnota úpravy přemístí bod linie paty svahu dovnitř limitu HSP; záporná hodnota úpravy přemístí bod linie paty svahu mimo limit HSP.	Numerický	0.0
Možnost zaoblení	Určuje zaoblení spojnice linie paty svahu v záchytném bodu.	Řetězec	Žádné
Zaoblení podle	Určuje, jaký parametr se použije pro zaoblení.	Řetězec	Délka
Parametr zaoblení	Určuje hodnotu délky nebo poloměru.	Numerický, kladný	1,500 ft
Mozaika zaoblení	Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).	Numerický, kladný	6
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení ŘÁDKU	Může se použít k přepsání pevného Odsazení HSP a k navázání odsazení HSP na trasu odsazení. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ
Odsazení linie paty svahu	Odsazení bodu linie paty svahu	Numerický
Výška linie paty svahu	Výška bodu linie paty svahu	Numerický

Chování

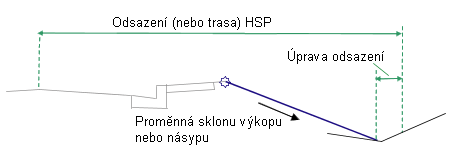

Odsazení linie paty svahu se vypočte jako Odsazení limitu HSP plus nebo mínus Úprava odsazení. Spojnice linie paty svahu se vloží od bodu připojení do vypočteného odsazení na cílovém povrchu.

Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.

Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.

Poznámka:

V aplikaci AutoCAD Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci AutoCAD Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci AutoCAD Civil 3D 2010 nebo starší, v aplikaci AutoCAD Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

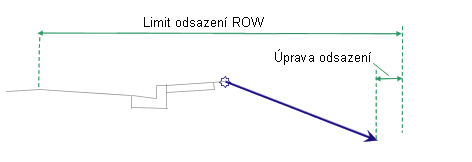

V režimu návrhutato podsestava zobrazí spojnici směřující ven se sklonem -4 : 1 do odsazení hranice silničního pozemku, plus nebo mínus úprava odsazení. Spojnice linie paty svahu je ukončena šipkou, která směřuje ven.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

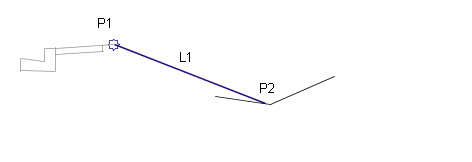

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování PočátekSvahVýkop nebo PočátekSvahNásyp	Bod počátku svahování. PočátekSvahVýkop se použije, pokud spojnice linie paty svahu má sklon směrem nahoru; PočátekSvahNásyp se použije, pokud spojnice linie paty svahu má sklon směrem dolů.
P2	HranaPatySvahu Výkop&Terén nebo Násyp&Terén	Bod linie paty svahu
L1	Povrch RefPovrch HranaPatySvahu Výkop&Terén	Spojnice linie paty svahu pro příčný řez výkopu
L1	Povrch RefPovrch HranaPatySvahu Násyp&Terén	Spojnice linie paty svahu pro příčný řez násypu
