Tato podsestava vloží zpevněnou a zemní (nezpevněnou nebo štěrkovou) krajnici se všemi vrstvami zpevnění vozovky, základními a spodními vrstvami podkladu protaženými k bodu krajnice ochranné vrstvy.
Připojení
Bod připojení je na začátku první spojnice. U podsestavy hraje roli směr vložení. kladné šířky zvětšují odsazení od bodu připojení ve vkládaném směru.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana |
Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení. |
Levá/Pravá | Pravá |
| Hloubka vrstvy Zpevnění vozovky 1 | Hloubka vrstvy Zpevnění vozovky 1 Jestliže vrstva Zpevnění vozovky 1 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 2 | Hloubka vrstvy Zpevnění vozovky 2 Jestliže vrstva Zpevnění vozovky 2 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 3 | Hloubka vrstvy Zpevnění vozovky 3 Jestliže vrstva Zpevnění vozovky 3 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 4 | Hloubka vrstvy Povrch vozovky 4 Jestliže vrstva Povrch vozovky 4 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Povrch vozovky 5 | Hloubka vrstvy Povrch vozovky 5 Jestliže vrstva Povrch vozovky 5 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Povrch vozovky 6 | Hloubka vrstvy Zpevnění vozovky 6 Jestliže vrstva Zpevnění vozovky 6 neexistuje, měla by se použít nulová hloubka. | nezáporné, kladné |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 7 | Hloubka vrstvy Zpevnění vozovky 7 Jestliže vrstva Zpevnění vozovky 7 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 8 | Hloubka vrstvy Zpevnění vozovky 8 Jestliže vrstva Zpevnění vozovky 8 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 9 | Hloubka vrstvy Zpevnění vozovky 9 Jestliže vrstva Zpevnění vozovky 9 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Hloubka vrstvy Zpevnění vozovky 10 | Hloubka vrstvy Zpevnění vozovky 10 Jestliže vrstva Zpevnění vozovky 10 neexistuje, měla by se použít nulová hloubka. | Numerická, nezáporná |
0,025 m 0,083 ft |
| Šířka zpevněné krajnice | Šířka krajnice, která je zpevněná. | Numerický, kladný |
1,0 m 3 ft |
| Specifikace sklonu zpevněné krajnice | Určuje, jak se vypočítá sklon zpevněné krajnice. Uživatel má také možnost nastavit referenci parametru a pomocí sklonu zpevnění vozovky definovat horní sklony krajnice. Chování sklonu horní části krajnice při výběru této možnosti je popsáno v části Chování. | Seznam voleb: a) Výchozí, b) Použít klopení vnitřní krajnice, c) Použít klopení vnější krajnice | Výchozí |
| Výchozí sklon zpevněné krajnice | Výchozí příčný sklon povrchu zpevněné krajnice. | Sklon | -4.0% |
| Šířka zemní krajnice | Šířka krajnice, která není zpevněná. | Numerický, kladný | |
| Specifikace sklonu zemní krajnice | Určuje, jak se vypočítá sklon nezpevněné krajnice. Uživatel má také možnost nastavit referenci parametru a pomocí sklonu zpevnění vozovky definovat horní sklony krajnice. Chování sklonu horní části krajnice při výběru této možnosti je popsáno v části Chování. | Seznam voleb: a) Výchozí, b) Použít klopení vnitřní krajnice, c) Použít klopení vnější krajnice | Výchozí |
| Výchozí sklon zemní krajnice | Výchozí příčný sklon povrchu nezpevněné krajnice | Sklon | -4.0% |

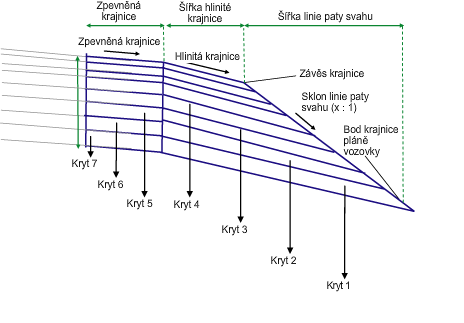

| Šířka linie paty svahu | Určuje šířku linie paty svahu krajnice. | Numerický, kladný |
1,0 m 3 ft |
| Sklon linie paty svahu | Sklon přivráceného spádu krajnice protaženého od bodu napojení krajnice k bodu krajnice ochranné vrstvy. | Sklon | 2: 1 |
| Typ nulové čáry spodní vrstvy podkladu | Zvolí, zda se má zachovat spojnice nulové čáry s pevným sklonem a proměnnou šířkou, nebo s pevnou šířku a proměnným sklonem. | Seznam voleb: a) Zachovat sklon, upravit šířku, b) Zachovat šířku, upravit sklon | Zachovat sklon, upravit šířku |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Šířka zpevněné krajnice | Trasa definující hranu zpevněné části krajnice. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony. | Volitelné |
| Šířka zemní krajnice | Trasa definující bod napojení krajnice Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony. | Volitelné |
| Šířka linie paty svahu | Trasa definující umístění bodu napojení krajnice ochranné vrstvy. | Volitelné |
| Sklon linie paty svahu | Profil definující výšku bodu napojení krajnice ochranné vrstvy. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo zeměměřické polygony. | Volitelné |
Výstupní parametry
| Parametr | Popis | Typ |
|---|---|---|
|
Klopení osy rotace |
Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení. |
Statický (popis) |
| Sklon linie paty svahu | Sklon spojnice linie paty svahu | Numerický |
| Odsazení linie paty svahu | Odsazení bodu linie paty ochranné vrstvy | Numerický |
| Výška linie paty svahu | Výška bodu linie ochranné vrstvy | Numerický |
Chování
Krajnice se vloží s využitím poskytnutých parametrů šířky a hloubky. Sklon povrchu ochranné vrstvy lze nastavit i pomocí reference parametru, který stanoví takový sklon, jaký má povrch ochranné vrstvy přilehlého jízdního pruhu. V případě potřeby můžete zadat i pevný sklon. Sklony všech povrchů základen budou odpovídat sklonu povrchu ochranné vrstvy. Když je pro definování šířky k bodu krajnice ochranné vrstvy použita trasa, ignoruje se parametr přivráceného spádu krajnice. Podsestava krajnice navazuje na vrstvy zpevnění vozovky (i když jsou rozšířeny vnější hrany vrstev povrchu vozovky).
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice definované vstupními parametry.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod, spojnice nebo tvar | Kódy | Popis |
|---|---|---|
| P1 | ETW | Hrana vozovky na vrchním povrchu. |
| P2 | HranZpevKraj | Hrana zpevněné krajnice |
| P3 až P27 | K těmto bodům nejsou přiřazeny žádné kódy. |

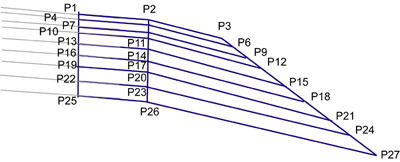

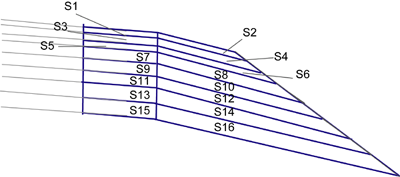

Kódovací diagram
